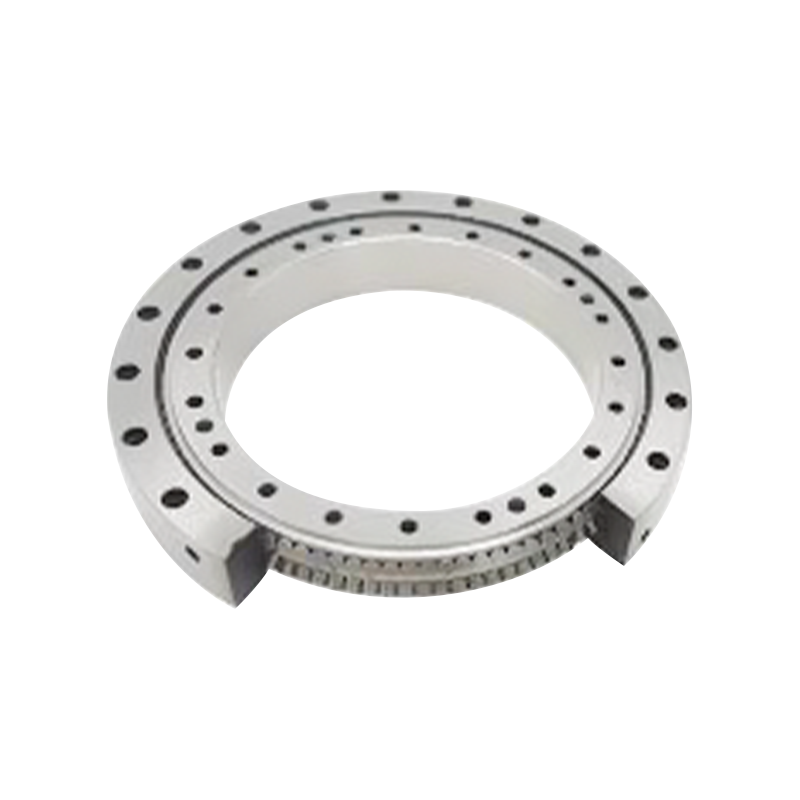

RW Hochleistungs-Kreuzrollenlager

RW-Hochleistungs-Kreuzrollenlager (integrierte Innen- und Außenringe, mit Befestigungslöchern)

Das Kreuzrollenlager vom Typ RW verfügt über eine integrierte Innen- und Außenringkonstruktion und erreicht so eine hohe Bauteilsteifigkeit. Befestigungsschrauben sind sowohl am Innen- als auch am Außenring eingearbeitet; Ihre Abmessungen und Menge sind optimiert, um die Verformung der Rolloberfläche während des Einbaus wirksam zu reduzieren und so eine stabile Rotationsleistung zu gewährleisten. Darüber hinaus erfüllt dieses Produkt durch die Verbesserung der Bearbeitungspräzision hohe Anforderungen an die Rotationsgenauigkeit.

Kontaktieren Sie uns

VORHERIGE:CRBT Leichtes Drehgelenklager NÄCHSTE:Präzises harmonisches Reduzierlager

Beschreibung
Spezifikationen
Kontaktieren Sie uns

Lagermerkmale:
·Miniaturisierung und hohe Steifigkeit: Rollen mit kleinem Durchmesser, die in zwei Reihen im 45°-Abstand angeordnet sind, sorgen für Miniaturisierung und hohe Steifigkeit.
·Hohe Rotationsgenauigkeit: Die integrierte Innen- und Außenringstruktur ermöglicht eine hochpräzise Rotationsbewegung.
·Reduzierte Installationszeit: Befestigungslöcher sowohl am Innen- als auch am Außenring erleichtern die direkte Befestigung und verkürzen die Installationszeit für Wellen und Stützgehäuse erheblich.

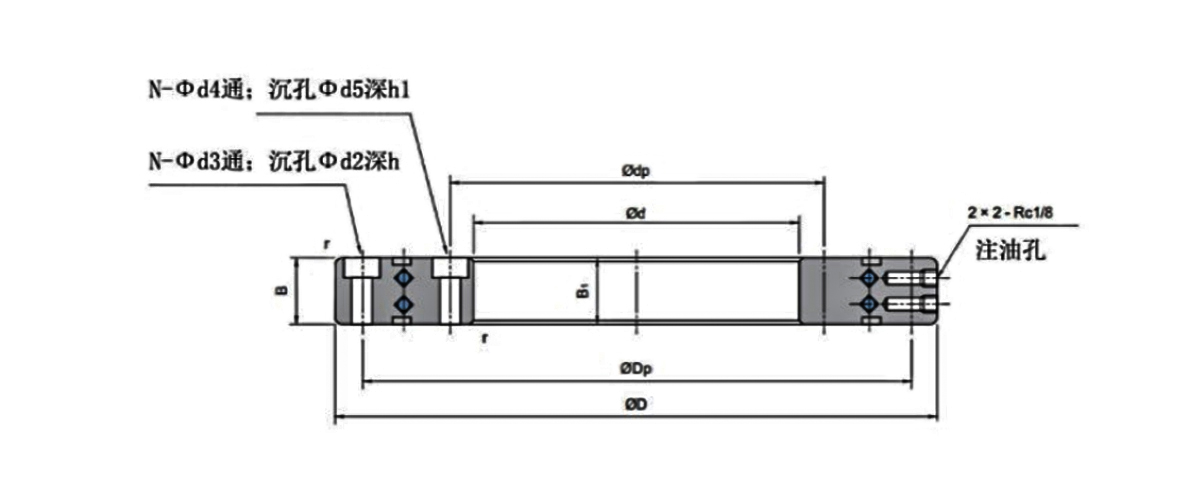

Lagertyp	Hauptabmessungen				Beziehung zwischen den Befestigungslöchern				Schulter Abmessungen		Grundlastbewertung (radial)		Gewicht
	d	D	B	B1	dp	Innenring Befestigungslöcher	Dp	Äußeres Ning Befestigungslöcher	ds	Dh	Cr	Kor	Gewicht
	mm				dp	Innenring Befestigungslöcher	Dp	Äußeres Ning Befestigungslöcher	mm	mm	KN	KN	kg
Rw145	100	185	20	20	115	12-Φ4,6 Durchgangsloch, Φ8,5Senktiefe15	170	12-φ4,6 Durchgangsloch, Φ8,5Senktiefe15	135	150	24.6	59.3	2.70
RW164	120	210	30	30	138	12-φ6 Durchgangsloch, φ10Senktiefe22,5	182	12-φ6 Durchgangsloch, φ10Senktiefe22,5°	157	173	48.6	112	4.90
RW195	150	240	30	30	168	16-φ6 Durchgangsloch, φ10Senktiefe22,5	222	16-φ6 Durchgangsloch, φ10Senktiefe22,5	187	203	54.1	136	5.70
RW228	160	295	35	35	184	24-φ7 Durchgangsloch, Φ11Senktiefe24,5	270	24-φ7 Durchgangsloch, Φ11Senktiefe24,5	220	240	59.3	161	12.00
RW230	180	280	40	40	200	20-φ6 Durchgangsloch, Φ10Senktiefe30	260	20-φ6 Durchgangsloch, φ10Senktiefe30	217	245	87	215	9.90
RW250	200	300	40	40	220	20-φ6 Durchgangsloch, φ10Senktiefe30	280	20-Φ6 Durchgangsloch, Φ10Senktiefe30	237	265	89.7	231	11.00
RW297	210	380	40	40	240	24-φ9,3 Durchgangsloch, ①14,5Senktiefe28	350	24-φ9,3 Durchgangsloch, φ14,5Senktiefe28	285	315	101	288	22.00
RW323	260	385	50	50	282	24-φ7 Durchgangsloch, Φ12Senktiefe38	363	24-Φ7 Durchgangsloch, Φ12Senktiefe38	302	343	168	422	24.00
RW388	325	450	50	50	347	30-φ9,3 Durchgangsloch, φ14,5Senktiefe 9"	428	30-φ9,3 Durchgangsloch, ①14,5Senktiefe9	367	408	199	558	29.00
RW445	350	540	50	50	384	32-φ9,3 Durchgangsloch, φ14,5Senktiefe35	505	32-φ9,3 Durchgangsloch, φ14,5Senktiefe35°	425	465	216	652	47.00
RW463	395	525	50	50	418	36-φ10 Durchgangsloch, φ15Senktiefe9	502	36-φ10 Durchgangsloch, ①15Senktiefe9	440	480	208	634	31.00
RW530	460	600	50	50	486	40-Φ10 Durchgangsloch, Φ15Senktiefe9	574	40-φ10 Durchgangsloch, φ15Senktiefe9	510	550	233	771	40.00
RW665	580	750	60	60	610	32-φ12 Durchgangsloch, φ18Senktiefe11	720	32-φ12 Durchgangsloch, φ18Senktiefe11	640	690	314	902	92.00
RW760	650	870	60	60	690	32-φ14 Durchgangsloch, φ20Senktiefe13	830	32-φ14 Durchgangsloch, φ20Senktiefe13	735	785	336	1030	138.00
