Im Bereich der rotierenden Präzisionsmaschinen Schrägkugellager dienen als Eckpfeiler für Anwendungen, die eine Kombination aus hohen Geschwindigkeiten und komplexen Lasthandhabungsfähigkeiten erfoderdern. Im Gegensatz zu Standard-Radiallagern sind diese Komponenten speziell für die Bewältigung kombinierter Belastungen konzipiert, die gleichzeitig in radialer und axialer Richtung wirken.
Als Premier Lagerfabrik und Lagerherstellungsunternehmen in China , UKL Bearing Manufacturing Co., Ltd. (Wuxi) nutzt fortschrittliche Materialwissenschaft und Präzisionstechnik, um Winkelkontaktlösungen zu entwickeln, die Zuverlässigkeit in der modernen Industrie definieren.
Die Mechanik des Winkelkontakts verstehen
Das grundlegende Merkmal von Schrägkugellager ist der Kontaktwinkel zwischen den Kugeln und den Laufbahnen. Dieser Winkel entsteht, wenn das Lager einer axialen Belastung ausgesetzt wird, wodurch die Kraft entlang eines bestimmten diagonalen Pfades von einer Laufbahn zur anderen übertragen werden kann.
Zu den üblichen Kontaktwinkeln gehören:
- 15° (C): Optimiert für extrem hohe Geschwindigkeiten bei geringerer Wärmeentwicklung.
- 25° (Wechselstrom): Eine ausgewogene Wahl für hohe Geschwindigkeit und hohe axiale Belastbarkeit.
- 40° (B): Konzipiert für hohe axiale Belastungen, häufig verwendet in Pumpen und vertikalen Wellen.
Je größer der Kontaktwinkel ist, desto höher ist die axiale Tragfähigkeit, während kleinere Winkel höhere Rotationsgeschwindigkeiten ermöglichen. Bei UKL nutzen wir CNC-Schleif- und Honprozesse, um sicherzustellen, dass diese Winkel mit mikroskopischer Präzision eingehalten werden und eine gleichbleibende Leistung bei jeder Charge gewährleistet wird.
Technische Spezifikationen und Vergleich
Die Wahl der richtigen Konfiguration ist für die Langlebigkeit der Ausrüstung von entscheidender Bedeutung. Nachfolgend finden Sie eine Referenz für die Standardkonfigurationen, die wir unseren globalen Partnern anbieten:

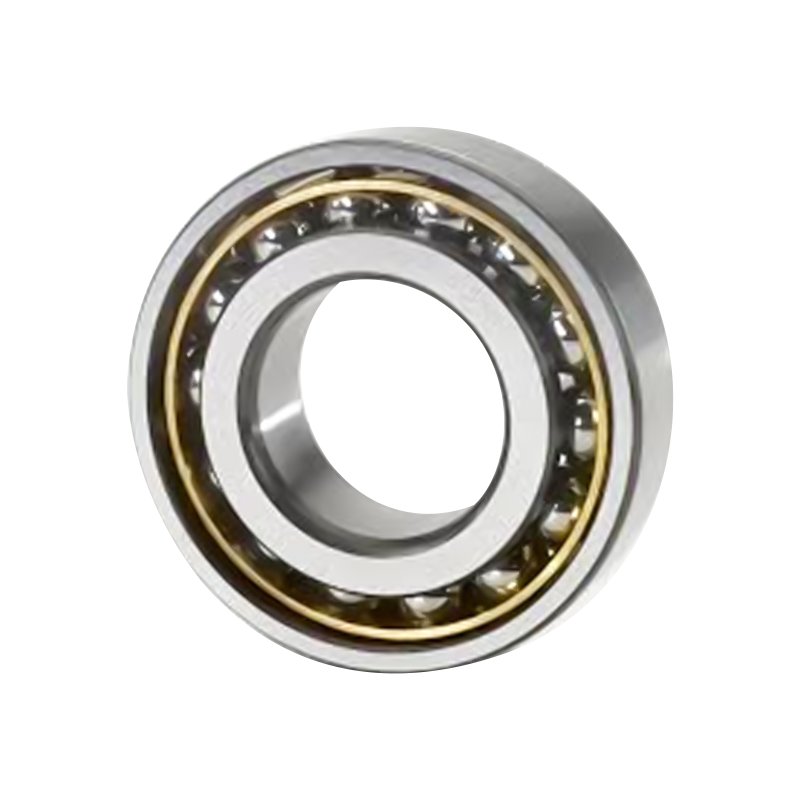

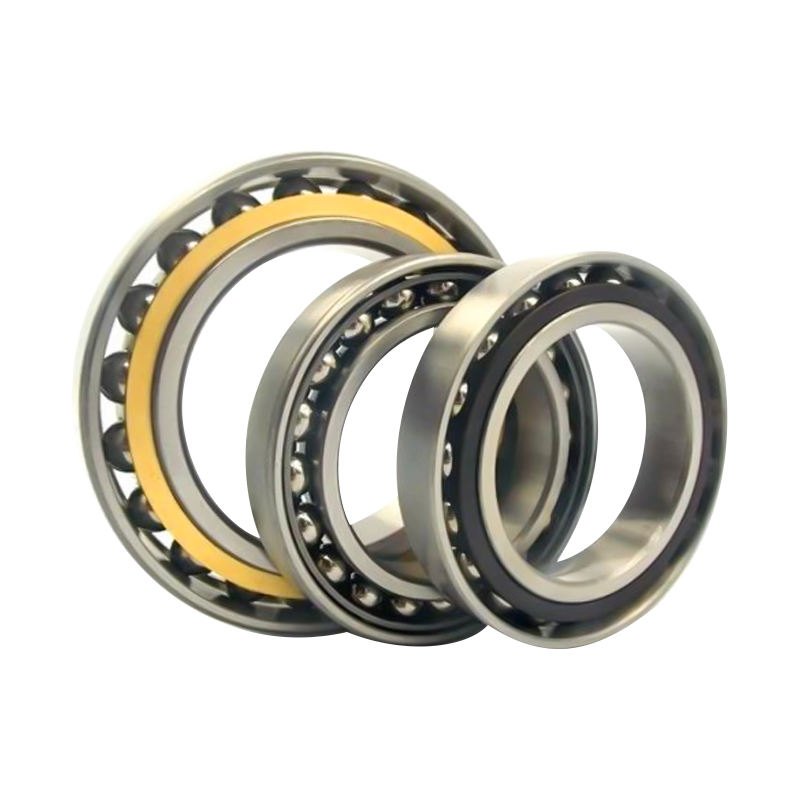

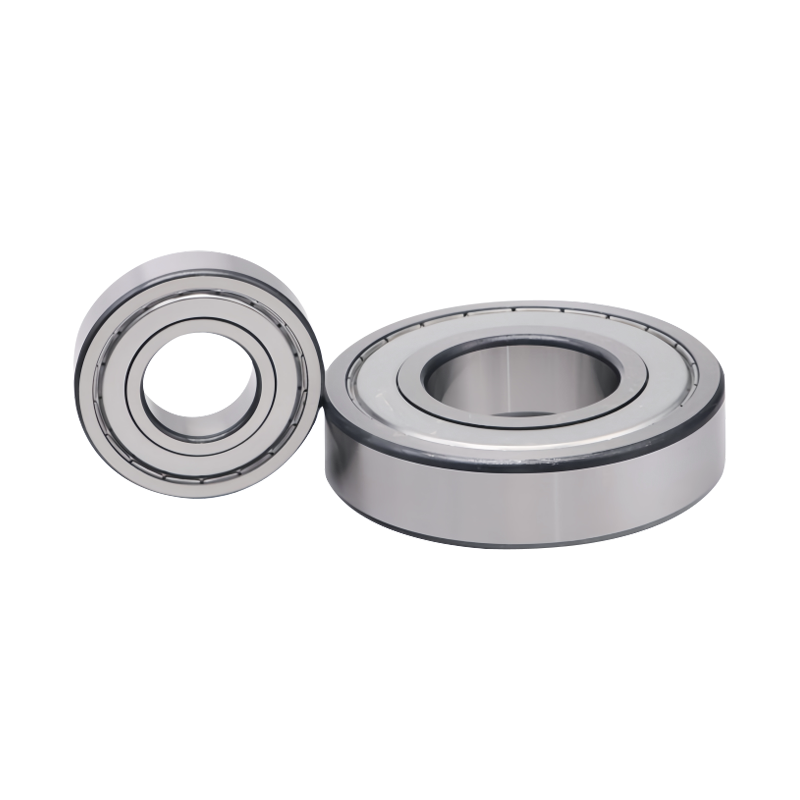

| Funktion | Einreihiger Winkelkontakt | Zweireihiger Winkelkontakt | Vierpunkt-Kugellager |
| Lastrichtung | Unidirektional Axial Radial | Bidirektionaler Axial-Radial-Antrieb | Bidirektionaler Axial-Radial-Antrieb |
| Geschwindigkeitsbewertung | Extrem hoch | Hoch | Mäßig |
| Komplexität | Einfach (Kopplung erforderlich) | Eigenständige Einheit | Einzelne kompakte Einheit |
| Allgemeine Verwendungen | Werkzeugmaschinenspindeln | Kreiselpumpen | Landmaschinen |
| UKL-Präzision | P4 / P2 verfügbar | P5 / P6 verfügbar | P6 verfügbar |
Der UKL-Vorteil: Integrierte Produktions- und Qualitätskontrolle
UKL Bearing Manufacturing Co., Ltd. wurde 2020 gegründet und hat sich durch die Konzentration auf den „Total Quality“-Ansatz schnell zu einem integrierten Industrie- und Handelsführer entwickelt. Unser Schrägkugellager sind das Ergebnis eines nahtlosen, modernisierten Produktionszyklus in Wuxi.
1. Fortschrittliche Wärmebehandlung und Materialreinheit
Die Lebensdauer eines Hochgeschwindigkeitslagers wird durch seine Oberflächenermüdungsfestigkeit bestimmt. Wir verwenden hochreinen Wälzlagerstahl, der einer speziellen Prüfung unterzogen wird Glühen und Wärmebehandlung Zyklen. Durch diesen Prozess entsteht ein stabiles martensitisches Gefüge, das auch bei längerem Betrieb bei erhöhten Temperaturen Maßänderungen verhindert.
2. Präzisionsschleifen für Hochgeschwindigkeitsspindeln
Für die CNC- und Werkzeugmaschinenindustrie ist die Spindelgenauigkeit von größter Bedeutung. Um dies zu erreichen, nutzen die UKL-Einrichtungen hochpräzise automatisierte Schleiflinien Toleranzklassen P4 und P2 . Dies führt zu außergewöhnlich niedrigen Vibrations- und Geräuschpegeln, die für Hochgeschwindigkeits-Fräs- und Schleifanwendungen von entscheidender Bedeutung sind.
3. Strategische OEM/ODM-Expertise
Mit über 15 Jahre Exporterfahrung , wir machen mehr als nur produzieren; wir beraten. Unser technisches Team versteht die einzigartigen Anforderungen verschiedener Märkte Europa, Asien, Afrika und der Nahe Osten . Wir bieten flexible, maßgeschneiderte Dienstleistungen, einschließlich spezieller Käfigmaterialien (z. B. verstärktes Polyamid oder bearbeitetes Messing) und Hochleistungsschmierstoffen, die auf Ihre spezifischen Umgebungsbedingungen zugeschnitten sind.
4. Strenge automatisierte Montage
Um menschliches Versagen auszuschließen, sind unsere Montagelinien weitgehend automatisiert. Jedes Lager wird strengen Tests auf Kontaktwinkelgenauigkeit, Axialspiel und Drehmoment unterzogen. Dadurch wird sichergestellt, dass unsere Lager, wenn sie Ihre Anlage erreichen, bereit sind, unter den anspruchsvollsten industriellen Drücken zu funktionieren.
Anwendungen in globalen Branchen
Unsere leistungsstarken Schrägkontaktlösungen bilden das technische Rückgrat für:
- Werkzeugmaschinenspindeln: Wo Hochgeschwindigkeitspräzision und thermische Stabilität für die Metallbearbeitung unerlässlich sind.
- Industriepumpen und Kompressoren: Bewältigung des konstanten Axialschubs, der durch die Flüssigkeitsbewegung erzeugt wird.
- Kfz-Antriebsstränge: Steigerung der Effizienz leistungsstarker Übertragungssysteme.
- Erneuerbare Energie: Unterstützung der komplexen Getriebe in Windkraftanlagen.
Häufig gestellte Fragen (FAQ)
1. Warum werden Schrägkugellager oft paarweise eingesetzt?
Da ein einreihiges Schrägkugellager nur axiale Belastungen in einer Richtung aufnehmen kann, werden sie normalerweise paarweise montiert (Rücken an Rücken, Face-to-Face oder Tandem). Dadurch kann die Baugruppe bidirektionale Axiallasten bewältigen und erhöht die Gesamtsteifigkeit der Welle.
2. Welches Käfigmaterial eignet sich am besten für Hochgeschwindigkeitsanwendungen?
Für extrem hohe Geschwindigkeiten empfehlen wir oft Phenolharz or Polyamid (Nylon) Käfige, weil sie leicht sind und weniger Zentrifugalkräfte erzeugen. Für Hochleistungs- oder Hochtemperaturumgebungen, Bearbeitetes Messing Käfige bieten eine hervorragende Haltbarkeit und Wärmeableitung.
3. Wie stellt UKL einen niedrigen Geräuschpegel in seinen Lagern sicher?
Lärm ist in der Regel eine Folge von Oberflächenrauheit oder Verschmutzung. Wir verwenden Superfinish-Prozesse an den Laufbahnen, um eine spiegelähnliche Oberfläche zu erzielen, und führen die Montage in einer staubkontrollierten Umgebung durch, gefolgt von einer 100 % elektronischen Geräuschprüfung.
4. Kann ich die Vorspannung meiner Lagerbestellung anpassen?
Ja. Die Vorspannung ist entscheidend für die Kontrolle von Steifigkeit und Vibration. Wir können Lager mit leichter, mittlerer oder hoher Vorspannung oder sogar kundenspezifischen Abständen basierend auf der Wärmeausdehnung und den Lastprofilen Ihrer spezifischen Anwendung liefern.
5. Welchen Vorteil hat es, direkt bei einem in Wuxi ansässigen Hersteller wie UKL zu kaufen?
Durch die Zusammenarbeit mit einem integrierten Industrie- und Handelsunternehmen eliminieren Sie Zwischenhändleraufschläge und erhalten direkten Zugang zum technischen Support. Unser Standort in Wuxi ist ein globales Zentrum für Lagerqualität, das es uns ermöglicht, die besten Rohstoffe zu beschaffen und unseren Kunden weltweit eine effiziente Logistik zu bieten.
