Kreuzrollenlager Manufacturers
Kreuzrollenlager (Kreuzrollenlager) Kreuzrollenlager, auch Kreuzrollenlager genannt, nutzen eine innere Struktur, bei der Zylinderrollen kreuzweise in einem 90°-Winkel zueinander in V-förmigen Laufbahnen angeordnet sind. Zwischen den Rollen werden Separatoren oder Distanzstücke angebracht. Diese Struktur ermöglicht es einem einzelnen Lager, gleichzeitig Lasten in alle Richtungen aufzunehmen, einschließlich Radiallasten, Axiallasten und Kippmomenten. Die Lager zeichnen sich durch minimale Gesamtabmessungen (Miniaturisierung), hohe Steifigkeit, hohe Rundlaufgenauigkeit und kombinierte Belastbarkeit aus. Daher eignen sie sich am besten für: Gelenke oder rotierende Teile von Industrierobotern. Rotierende Teile von Manipulatoren/Roboterhänden.Drehtische von Bearbeitungszentren.Präzisionsdrehtische.Medizinische Geräte.Messinstrumente.IC-Fertigungsgeräte und andere Anwendungen. Bauarten von Kreuzrollenlagern Kreuzrollenlager werden im Allgemeinen in drei Bauformen eingeteilt: Außenring trennbar, Innenring integriert. Außenring integriert, Innenring teilbar. Sowohl Außen- als auch Innenringe sind integriert.
1. RB-Typ (trennbarer Außenring, integrierter Innenring)Struktur: Der Außenring ist in zwei Teile geteilt, während der Innenring eine einzelne, integrierte Komponente ist. Anwendung: Geeignet für Anwendungen, die eine hohe Rotationsgenauigkeit des Innenrings erfordern.

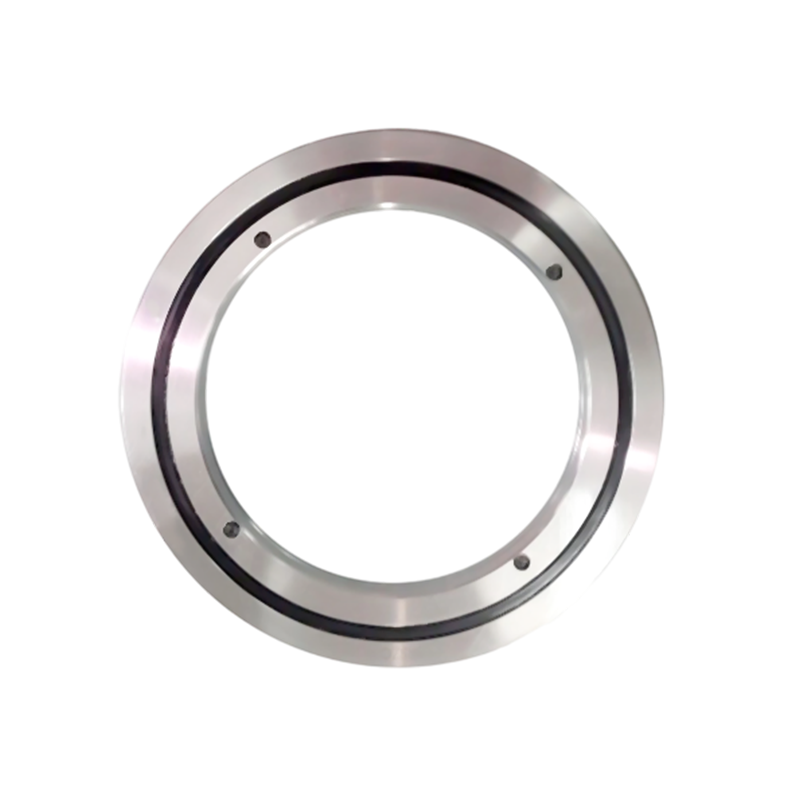

2. RE-Typ (integrierter Außenring, trennbarer Innenring) Struktur: Hat die gleichen Außenabmessungen wie der RB-Typ, aber der Außenring ist integriert und der Innenring ist in zwei Teile geteilt. Anwendung: Geeignet für Anwendungen, die eine hohe Rotationsgenauigkeit des Außenrings erfordern.
3. RU-Typ (Integrierte Innen- und Außenringe mit Befestigungslöchern)Struktur: Sowohl der Innen- als auch der Außenring sind integriert und verfügen über Befestigungslöcher. Dadurch entfallen Befestigungsflansche und Stützsitze, was die Verwendung sehr komfortabel macht. Leistung: Da die Innen- und Außenringe integriert sind, hat die Installation nur minimale Auswirkungen auf die Leistung und gewährleistet eine stabile Rotationsgenauigkeit und ein stabiles Drehmoment. Anwendung: Geeignet für Anwendungen, die eine hohe Rotationsgenauigkeit sowohl für den Innen- als auch für den Außenring erfordern.

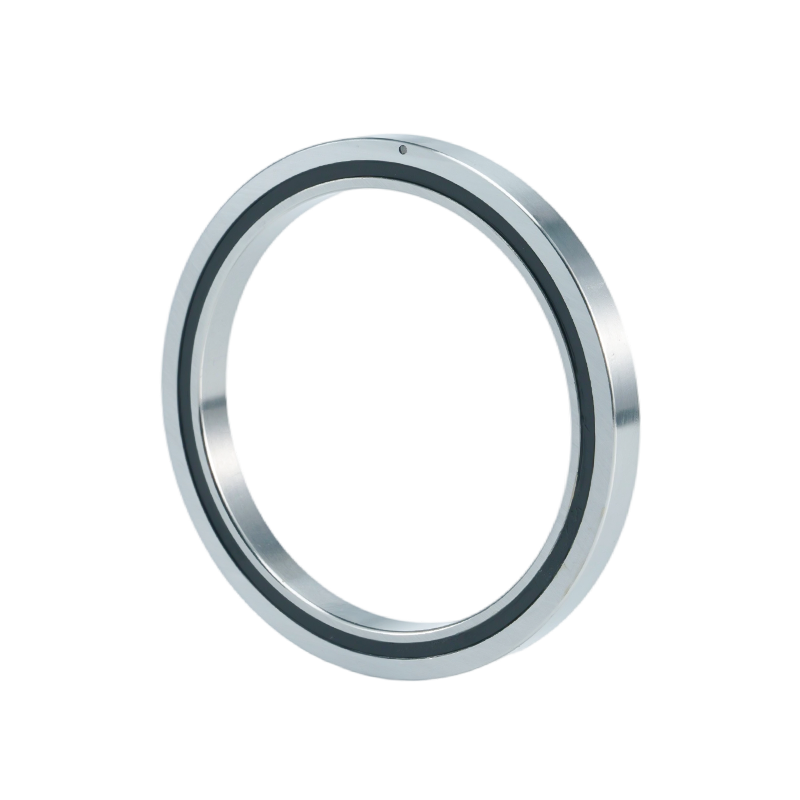

4. RA-Typ (trennbarer Außenring, integrierter Innenring, ultradünn) Struktur: Ein ultradünnes Design, bei dem die Dicke der Innen- und Außenringe maximal reduziert ist. Der Aufbau ist derselbe wie beim RB-Typ, mit geteiltem Außenring. Anwendung: Geeignet für Teile, die ein leichtes und kompaktes Design erfordern, wie z. B. rotierende Teile von Robotern und Manipulatoren.
5. RBH-Typ (Integrierte Innen- und Außenringe, ultradünn)Struktur: Ultradünnes Design mit integrierten Innen- und Außenringen, jedoch ohne Befestigungslöcher. Erfordert die Befestigung mit Flanschen und Stützsitzen während der Installation. Leistung: Die integrierte Struktur beider Ringe verhindert Leistungseinbußen aufgrund der Installation und gewährleistet eine stabile Rotationsgenauigkeit und ein stabiles Drehmoment. Anwendung: Geeignet für Anwendungen, die eine geringe Größe (Miniaturisierung) erfordern und gleichzeitig eine hohe Rotationsgenauigkeit sowohl für Innen- als auch für Außenringe aufrechterhalten.

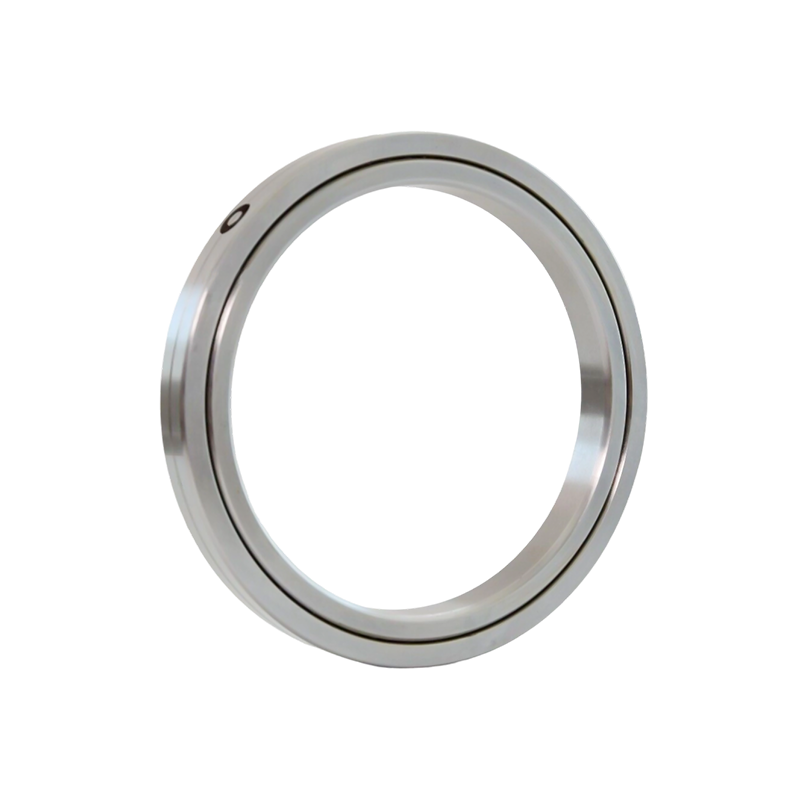

6. SX-Typ (integrierter Innenring, trennbarer Außenring, ultradünn)Struktur: Bei gleichem Wellendurchmesser hat der SX-Typ einen kleineren Querschnitt als der RB-Typ. Aufgrund der ultradünnen Bauweise verfügen weder der Innen- noch der Außenring über Befestigungslöcher, sodass beim Einbau eine Befestigung mit Flanschen und Lagersitzen erforderlich ist. Anwendung: Geeignet für Anwendungen, bei denen sich der Innenring dreht.
