YRT Präzisions-Drehtischlager

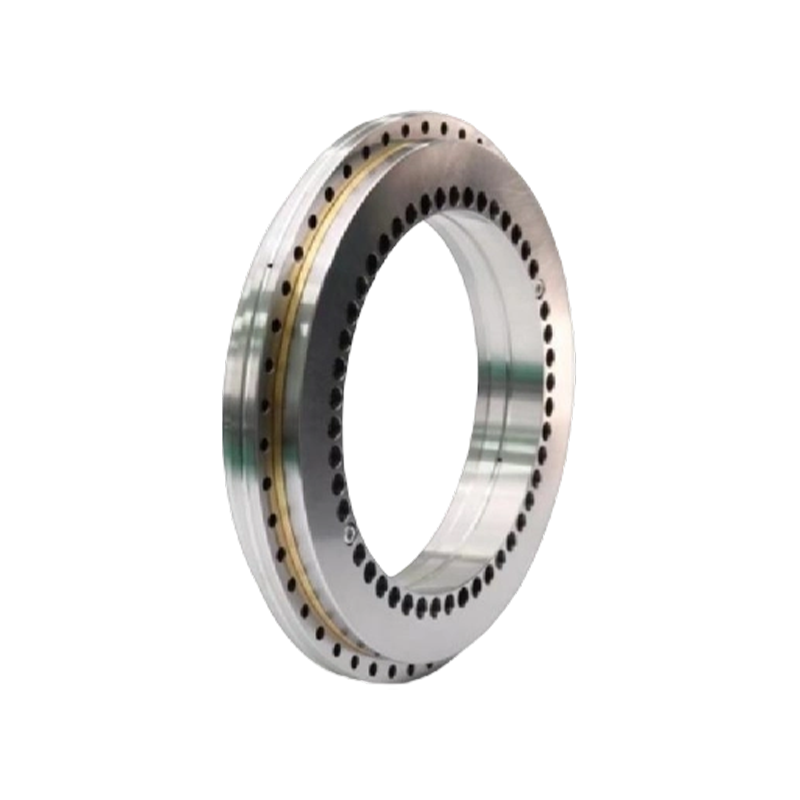

YRT-Präzisions-Drehtischlager bestehen aus einem Axial-/Radialgehäusering, einem Axial-/Radialwellenring, einer Anlaufscheibe, zwei Nadelkäfigbaugruppen und einem Satz radialer Zylinderrollen. Gehäusering und Wellenring verfügen über gleichmäßig verteilte Befestigungsschraubenlöcher. Dieser Lagertyp zeichnet sich durch eine hohe axiale und radiale Belastbarkeit, hohe Steifigkeit und sehr hohe Präzision aus.

Contact Us Kontaktieren Sie uns
VORHERIGE:Kein vorheriges Produkt NÄCHSTE:YRTM-Winkelmesslager
  • Beschreibung
  • Spezifikationen
  • Kontaktieren Sie uns

Merkmale der YRT-Rundtischlager:
1. Kombiniertes Lager:
YRT-Lager sind kombinierte Lager, die die Funktionen von Radial- und Axiallagern vereinen. Sie halten gleichzeitig radialen und axialen Belastungen aus verschiedenen Richtungen stand und können auch Drehmomenten standhalten.
2. Hohe Präzision:
YRT-Lager weisen typischerweise eine sehr hohe Präzision auf und ermöglichen eine genaue Drehung und Positionierung.
3. Steifigkeit:
YRT-Lager verfügen über eine hohe Steifigkeit und sorgen für Stabilität unter Hochlastbedingungen. Anwendungen, die hohe Arbeitsbelastungen erfordern, gewährleisten die Lagerzuverlässigkeit unter hohen Belastungen.
4. Hohe Drehmomentkapazität:
YRT-Lager sind für hohe Drehmomentbelastungen ausgelegt, was für Anwendungen, die Rotation und eine hohe Drehmomentübertragung erfordern, von entscheidender Bedeutung ist.
5. Einfache Installation und Wartung:
YRT-Lager haben typischerweise einen einfachen Aufbau, der die Installation und Wartung erleichtert. Dies trägt zur langfristigen Lagerzuverlässigkeit bei.

Anwendungsgebiete:
YRT-Lager werden häufig in verschiedenen Bereichen eingesetzt, darunter in Industrieroboterarmen, Werkzeugmaschinen, Druckgeräten, medizinischen Geräten und Luft- und Raumfahrtgeräten. Ihre Vielseitigkeit und hohe Leistung machen sie zur bevorzugten Wahl für zahlreiche technische Anwendungen.

Vorsichtsmaßnahmen für die Verwendung von YRT-Plattenspielerlagern:
1. Halten Sie das Lager und seine Umgebung sauber
Selbst mikroskopisch kleine Staubpartikel können sich negativ auf Lager auswirken.
2. Mit Vorsicht verwenden
Durch starke Stöße während des Gebrauchs können Kratzer und Dellen entstehen, die zu Unfällen führen können.
3. Verwenden Sie geeignete Werkzeuge
Vermeiden Sie es, vorhandene Tools zu ersetzen. Verwenden Sie nur geeignete Werkzeuge.
4. Achten Sie auf Lagerkorrosion
Schweiß auf Ihren Händen kann während des Betriebs zu Rost führen. Verwenden Sie daher unbedingt saubere Hände und tragen Sie nach Möglichkeit Handschuhe.

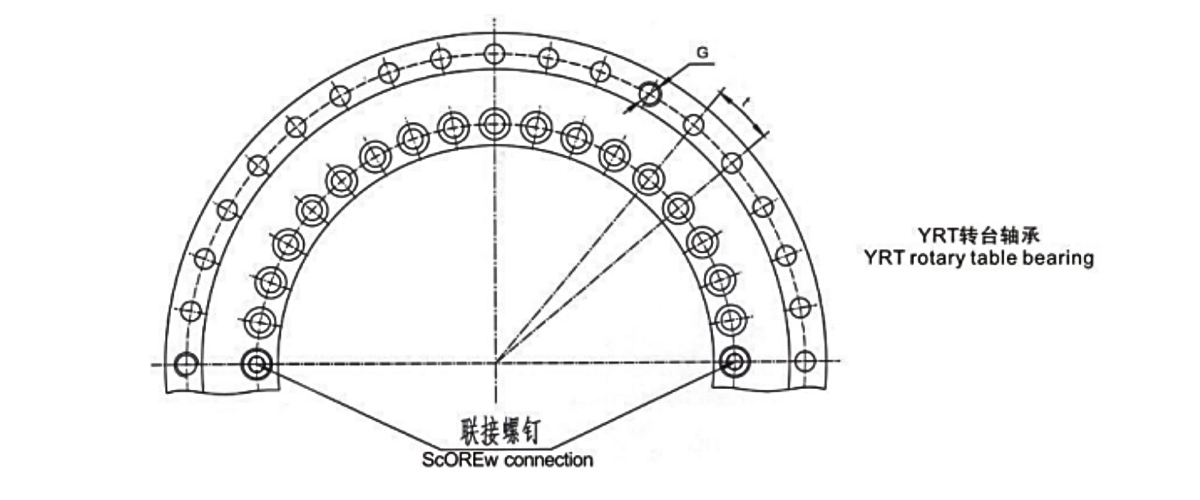

Schraube
Verbindung
MENGE 		Verbinden
Schraubenlöcher 		Tonhöhe
t 		Anziehen
DrehAugenblick
der Schraube 		Grundnennlast Begrenzte Geschwindigkeit Reibung
moment 		Gewicht Lagertyp
Axial Radial
Dynamisch Statisch Dynamisch Statisch
Ma Ca Coa Cr Kor Fettschmierung
G MENGE MENGEXt Nm KN U/min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

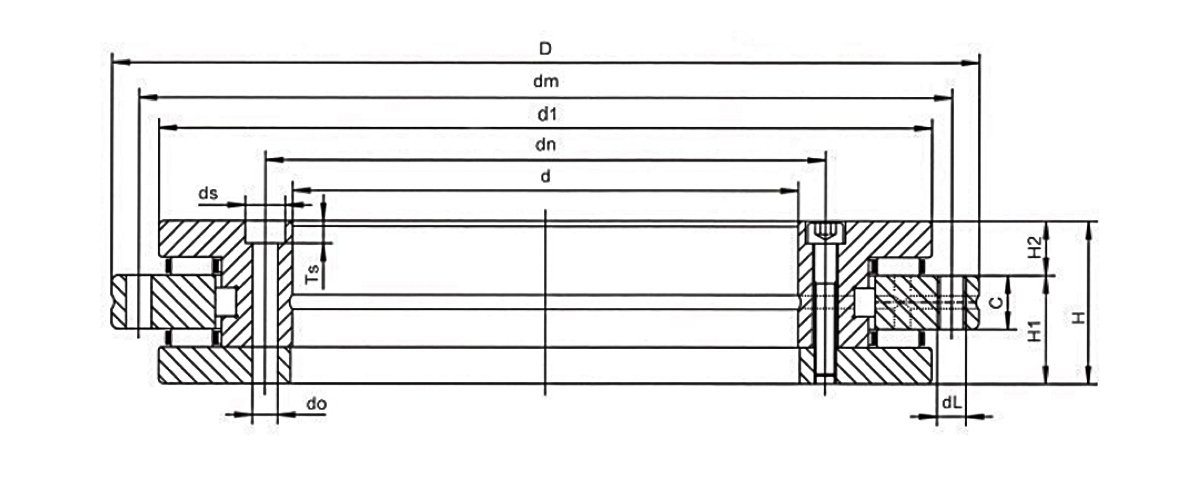

Lagertyp Gesamtdimension Die Befestigungslöcher
d D H H1 H2 C d1 dn dm Innenring Außenring
Einheit: mm tun ds Ts MENGE dL MENGE
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
