CRBH Ultradünnes Präzisionslager

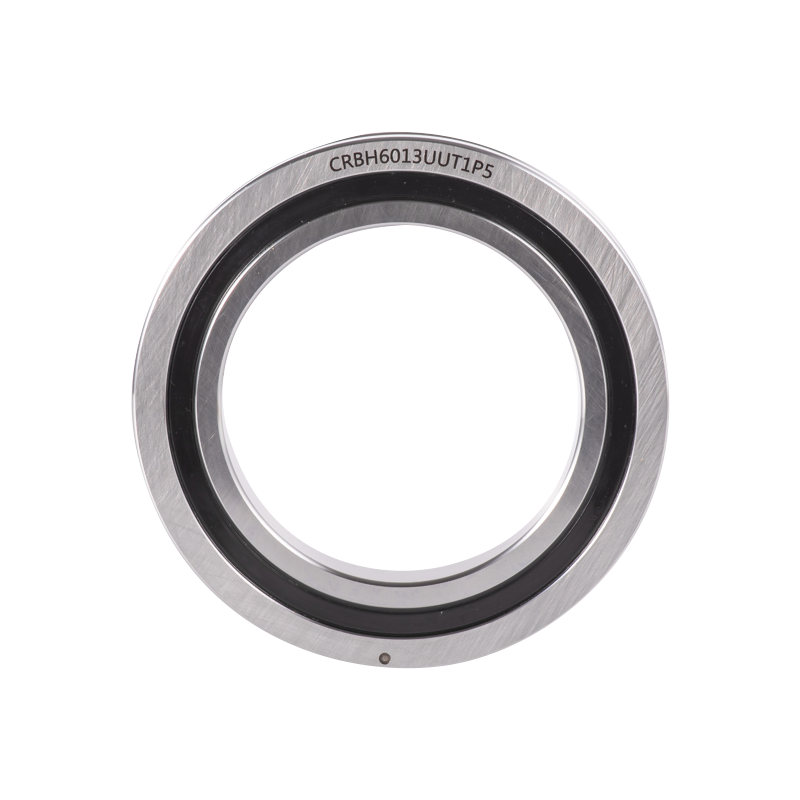

Das CRBH Ultra Thin Precision Bearing ist eine ultradünne Version des RU-Typs und zeichnet sich durch hohe Steifigkeit und hohe Präzision aus. Bei diesem Modell fehlen Befestigungslöcher an den Innen- und Außenringen, sodass für die Installation Flansche und Stützsitze erforderlich sind. Das Lager besteht aus einem Außenring, einem Innenring und rollenden Kunststoffschutzblöcken. Der Außenring weist ein Gittermuster auf und wird durch drei Spannringe gesichert, geeignet für Anwendungen, bei denen der Innenring rotiert.

Contact Us Kontaktieren Sie uns
VORHERIGE:RA dünnes Kreuzrollenlager NÄCHSTE:SX-Präzisionslager mit dünnem Profil
  • Beschreibung
  • Spezifikationen
  • Kontaktieren Sie uns

Lagervorteile
1. Hohe Steifigkeit und hohe Präzision: Orthogonal angeordnete Zylinderrollen zwischen Innen- und Außenring erhöhen die Steifigkeit und Laufgenauigkeit.
2. Separator-Design: Zwischen den Rollen sind Separatoren angebracht, um eine reibungslose Rotation zu gewährleisten.
3. Einfache Installation: Befestigungslöcher an den Innen- und Außenringen erleichtern den schnellen Einbau in Geräte.
4. Optionen für offene und versiegelte Typen: Abgedichtete zusätzliche Lager sind für Schutz mit speziellen Dichtungen aus synthetischem Gummi ausgestattet.

Verkaufsargumente
Dünn und hochpräzise: Präzision bis P2 und P4, geeignet für hochpräzise Rotationsanwendungen.
Design mit dünnem Querschnitt: Deutlich verbesserte Steifigkeit im Vergleich zu herkömmlichen Lagern.

Anwendungen
Lager vom Typ CRBH eignen sich für Anwendungen, die kleine Querschnittsabmessungen und eine hochpräzise Drehung erfordern, wie z. B. Präzisionsdrehtische, Drehgelenke von Roboterarmen, medizinische Geräte und Messgeräte.

Vorteile Vergleich
Im Vergleich zu Kugellagern verbessern CRBH-Lager die Steifigkeit durch die Linienkontaktstruktur der Zylinderrollen deutlich. Im Vergleich zu zweireihigen Schrägkugellagern erhöht die Konstruktion mit kleinerem Querschnitt die Steifigkeit um das Drei- bis Vierfache und erfüllt so höhere Leistungsanforderungen.

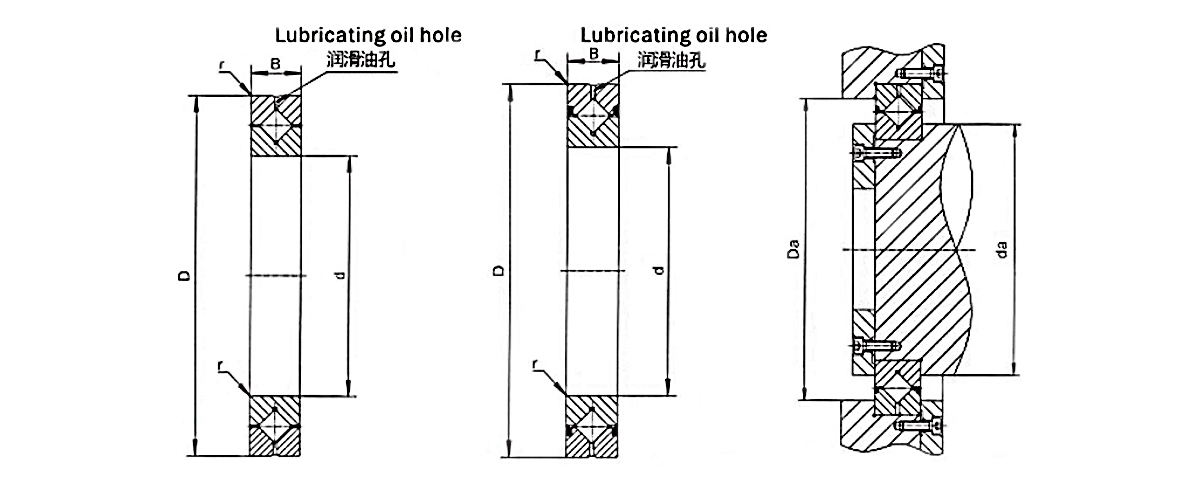

Lagertyp Dimension Schultergröße Grundlegende Lastbewertung(rad Gewicht
Innendurchmesser Außendurchmesser Hoch Fase Cr Kor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
