RA dünnes Kreuzrollenlager

Dünnprofil-Kreuzrollenlager der RA-Serie zeichnen sich durch kleinere Außendurchmesser und Breiten aus, wodurch sie für Anwendungen mit begrenztem Platzangebot geeignet sind. Diese Serie ist in Käfig-, Separator- und vollkomplementärer Ausführung erhältlich, um unterschiedlichen Anforderungen gerecht zu werden.

Contact Us Kontaktieren Sie uns
VORV：Kreuzrollenlager der RU-Serie WEITER：CRBH Ultradünnes Präzisionslager
  • Beschreibung
  • Spezifikationen
  • Kontaktieren Sie uns

Tragfähigkeit:
Grundlegende dynamische Tragzahl (Ca): 234.000 N
Grundlegende axiale statische Tragzahl (C0a): 690.000 N
Grundlegende axiale dynamische Tragzahl (Cr): 166.000 N
Grundlegende radiale statische Tragzahl (C0r): 340.000 N

Lagermerkmale:
1. Hervorragende Rotationsgenauigkeit: Hochgeschwindigkeitsfähigkeit, in der Lage, großen axialen und radialen Belastungen standzuhalten.
2. Einfache Installation: Spart Bauraum, reduziert Schaftlänge und Bearbeitungskosten.
3. Geringe Wärmeausdehnung: Minimale Dimensionsänderungen, geeignet für hochpräzise Anwendungen.
4. Niedriges Anlaufdrehmoment: Nylonseparatoren verringern die Rotationsträgheit und erleichtern die Steuerung der Winkelindizierung.
5. Hohe Steifigkeit und Präzision: Eine optimierte Vorspannung erhöht die Steifigkeit und Laufgenauigkeit der Rollen.
6. Verschleiß- und Korrosionsbeständigkeit: Hergestellt aus kohlenstoffreichem Chromstahl (GCr15) und technischen TN-Kunststoffen, die eine hervorragende Schlagfestigkeit und Oberflächenverschleißfestigkeit bieten.

Anwendungen:
Kreuzrollenlager der RA-Serie werden häufig in Handdrehgelenken von Robotern, Präzisionsprüfgeräten, Drehmomentmotoren mit Direktantrieb, hochpräzisen Drehtischen und anderen Anwendungen verwendet, die hohe Präzision und Steifigkeit erfordern.

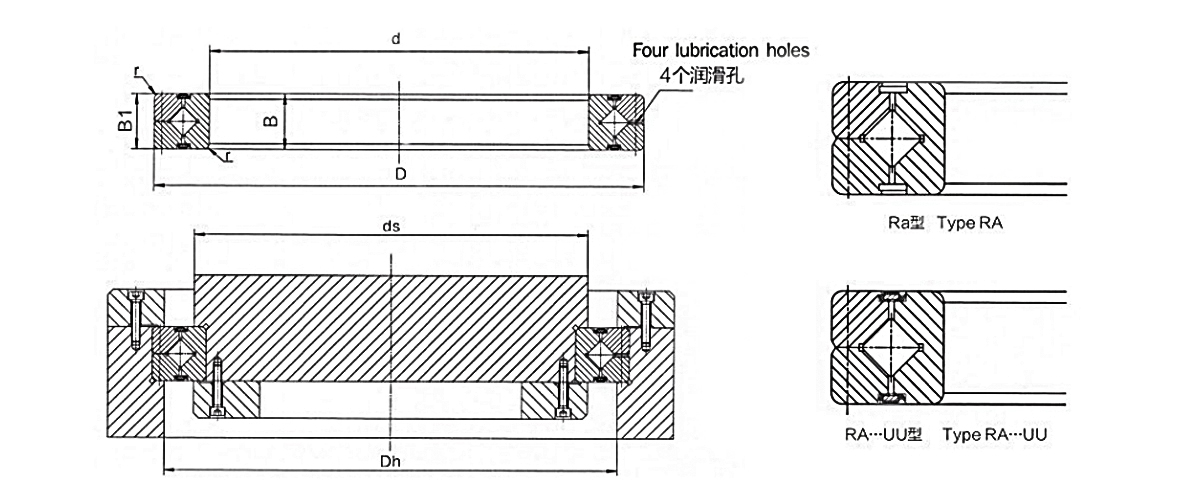

Lagertyp Dimension Schultergröße Tragzahl (radial) Gewicht
Innendurchmesser Außendurchmesser Rollenteilungsdurchmesser Höhe Fase Cr Kor
d D Dpw B B1 Rmin ds Dh KN KN kg
RA 5008 50 66 57 8 0.5 53.5 60.5 5.1 7.19 0.08
RA6008 60 76 67 8 0.5 63.5 70.5 5.68 8.68 0.09
RA7008 70 86 77 8 0.5 73.5 80.5 5.98 9.8 0.1
RA 8008 80 96 87 8 0.5 83.5 90.5 6.37 11.3 0.11
RA 9008 90 106 97 8 0.5 93.5 100.5 6.76 12.4 0.12
RA10008 100 116 107 8 0.5 103.5 110.5 7.15 13.9 0.14
RA11008 110 126 117 8 0.5 113.5 120.5 7.45 15 0.15
RA 12008 120 136 127 8 0.5 123.5 130.5 7.84 16.5 0.17
RA 13008 130 146 137 8 0.5 133.5 140.5 7.94 17.6 0.18
RA 14008 140 156 147 8 0.5 143.5 150.5 8.33 19.1 0.19
RA 15008 150 166 157 8 0.5 153.5 160.5 8.82 20.6 0.2
RA 16013 160 186 172 13 0.8 165 179 23.3 44.9 0.59
RA 17013 170 196 182 13 0.8 175 189 23.5 46.5 0.64
RA 18013 180 206 192 13 0.8 185 199 24.5 49.8 0.68
RA 19013 190 216 202 13 0.8 195 209 24.9 51.5 0.69
RA 20013 200 226 212 13 0.8 205 219 25.8 54.7 0.71
