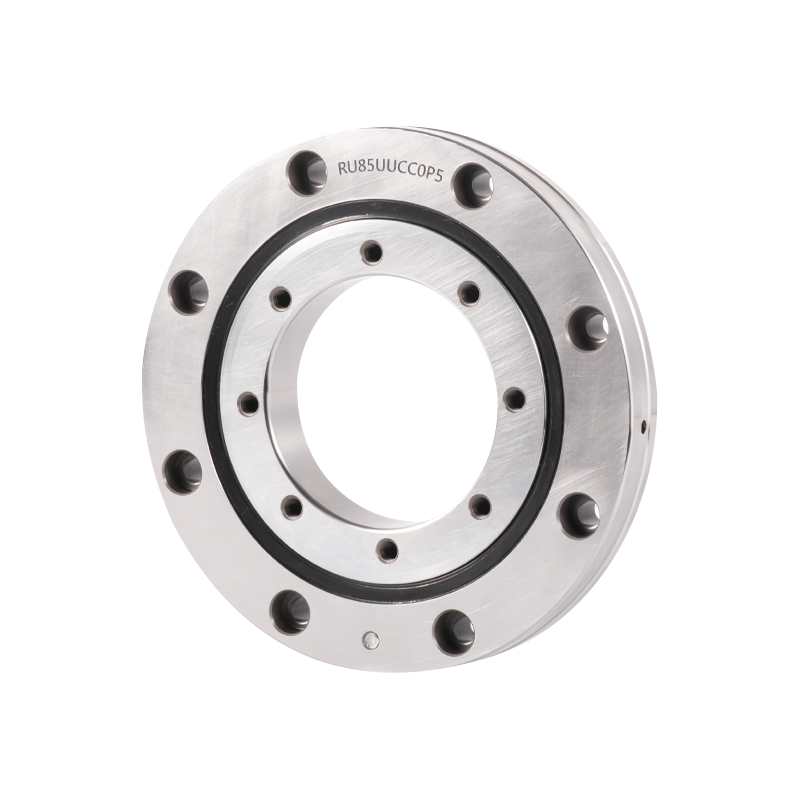

Kreuzrollenlager der RU-Serie

Technische Prinzipien und Leistung

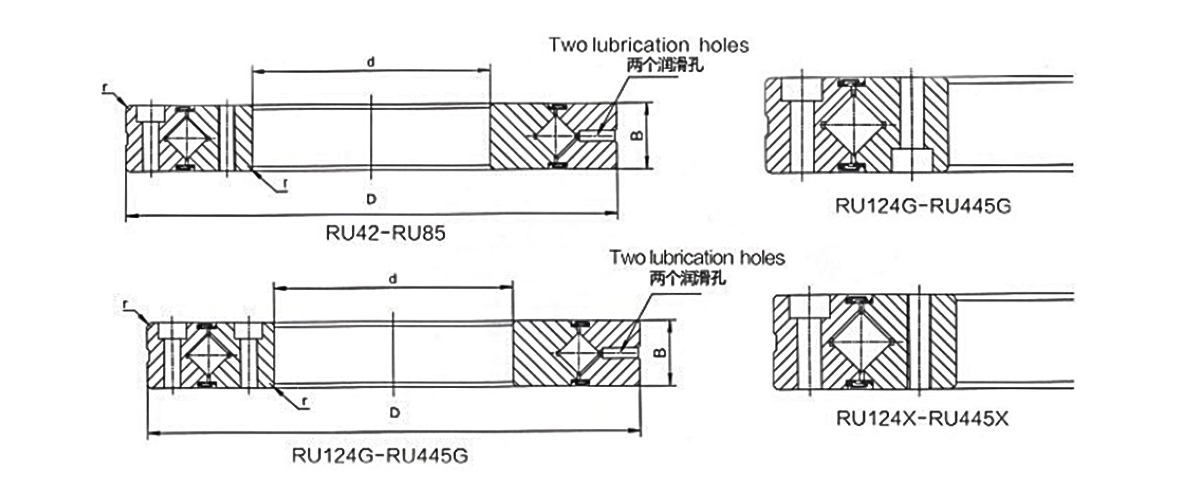

Als hochpräzises Kreuzrollenlager besteht sein innerer Aufbau aus zylindrischen Rollen, die senkrecht zueinander in 90°-V-Nuten angeordnet und durch Abstandshalter getrennt sind. Durch dieses einzigartige Design kann es gleichzeitig multidirektionalen Verbundlasten standhalten, einschließlich Radial-, Axial- und Drehmomentlasten.
·Hohe Steifigkeit und Kompaktheit: Die Innen- und Außenringabmessungen des Lagers sind extrem miniaturisiert, wobei das ultradünne Design die physikalischen Grenzen erreicht und gleichzeitig eine außergewöhnlich hohe Steifigkeit beibehält. Die Rotationsgenauigkeit erreicht die Klassen P5, P4 und P2.
· Sanftes, niedriges Drehmoment: Die Abstandshalter zwischen den Rollen verhindern wirksam ein Kippen und gegenseitige Reibung, wodurch das Drehmoment deutlich reduziert wird und ein einseitiger Kontakt oder ein Verklemmen der Rollen, wie es bei herkömmlichen Plattenhaltern auftreten kann, vermieden wird.
·Präzision einstellbar: Das geteilte Innenring- (oder Außenring-)Design ermöglicht eine präzise Einstellung des Lagerspiels. Die hochpräzise Drehbewegung bleibt auch unter Vorspannung erhalten.
·Einfache Installation: Der geteilte Ring, die Rollen und die Halterung sind im Werk vormontiert und fixiert, um ein Lösen zu verhindern, was die Installation vor Ort erheblich vereinfacht.
·Leistungsvergleich: Im Vergleich zu herkömmlichen Modellen können die Lager der RU-Serie mit ihren kreuzweise angeordneten Rollen mit einem einzigen Lagersatz Belastungen in alle Richtungen standhalten und so die Steifigkeit um das Drei- bis Vierfache erhöhen.

Typische Anwendungen
Diese Lagerserie wird häufig in Geräten mit extrem hohen Anforderungen an Präzision, Steifigkeit und Zuverlässigkeit eingesetzt, wie zum Beispiel:
·Industrieroboter: Kritische Gelenke wie Taille und Ellenbogen
·Präzisionswerkzeugmaschinen: Bearbeitungszentrum-Rundtische, Präzisions-Indexplatten
·Medizinische Geräte: CT-Scangeräte, Operationsroboter
·Messung und Inspektion: Präzisionsmessgeräte, optische Plattformen
·Verteidigung und Luft- und Raumfahrt: Radarantennen, Satellitenkommunikationsgeräte
·Halbleiterfertigung: IC-Herstellungsausrüstung, Wafer-Verarbeitungsausrüstung
