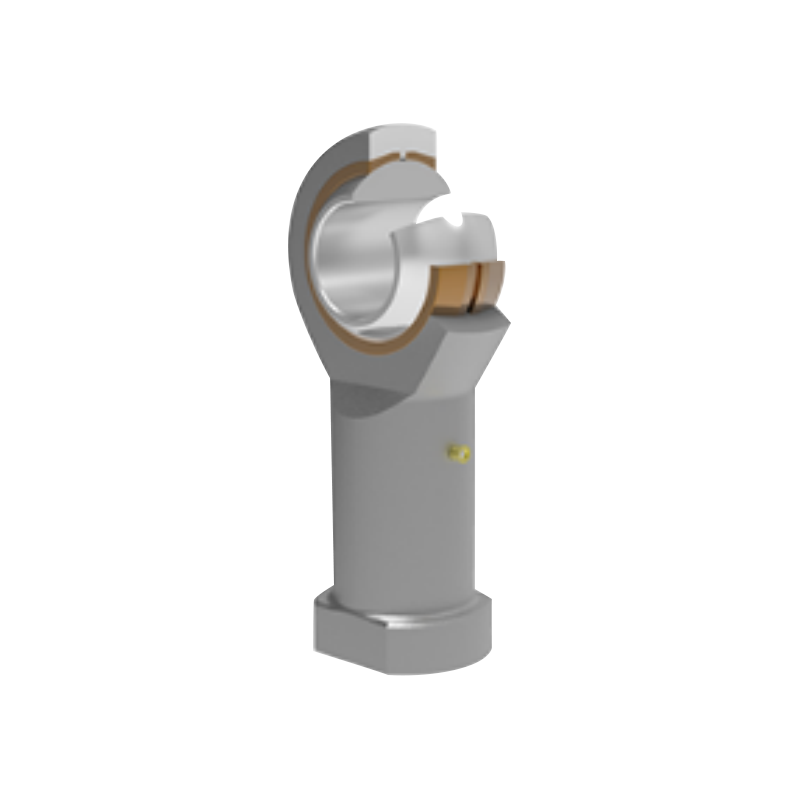

Mit Kupfer ausgekleidete Gelenkkopflager der SIBP-Serie

Die Gelenkkopf-Gelenklager der SIBP-Serie bestehen aus hochwertigem Kohlenstoffstahl mit einer verzinkten Oberfläche und bieten eine hervorragende Korrosionsbeständigkeit. Eine in die Gleitfläche eingebettete Bronzeauskleidung erhöht die Belastbarkeit und Verschleißfestigkeit zusätzlich. Der Innenring besteht aus gehärtetem und hartverchromtem Lagerstahl und gewährleistet so eine hervorragende Verschleißfestigkeit und eine langzeitstabile Leistung. Dieses Design bietet eine ideale Lösung für Hochlast- und Präzisionsanwendungen.

Kontaktieren Sie uns

VORHERIGE:SAZJ-Extrusionsstangenkopflager NÄCHSTE:Mit SABP-Schmierung kompatibles Lager mit hoher Steifigkeit

Beschreibung
Spezifikationen
Kontaktieren Sie uns

Schmiermethode
·Diese Lagerserie kann über einen Ölbecher geschmiert werden (für Modelle mit einem Bohrungsdurchmesser von mehr als 6,35 mm), was eine effektive Schmierung und eine längere Lebensdauer gewährleistet.
·Für Modelle mit einem Bohrungsdurchmesser von weniger als 6,35 mm bietet diese Serie keine Schmieroption, daher ist besondere Aufmerksamkeit auf das Schmiermanagement erforderlich.

Betriebstemperaturbereich
Der Betriebstemperaturbereich beträgt 50℃ bis 150℃, sodass auch unter extremen Temperaturbedingungen eine hervorragende Leistung erhalten bleibt.

Anpassungsoptionen
·Diese Serie von Gelenklagern am Gelenkkopf unterstützt die individuelle Anpassung mit verschiedenen Gewindegenauigkeiten, um den Anforderungen spezifischer Industrieanwendungen gerecht zu werden.
·Bei Verwendung eines Linksgewindes muss die Modellnummer mit „L“ oder „links“ gekennzeichnet sein, zum Beispiel: SILBP20S M20×1,5 Links 6H, um sicherzustellen, dass es Ihren genauen Anforderungen entspricht.

Material-Upgrade
Das Lagerstangenende und der Innenring können auch aus Edelstahl gefertigt werden, was für den Einsatz in rauen Umgebungen geeignet ist. Edelstahlversionen enden mit „X“, zum Beispiel: SIBP…S/X.

Anwendungen
Diese Produktreihe wird häufig in verschiedenen Geräten eingesetzt, die eine hohe Präzision und Haltbarkeit erfordern, darunter Industrieroboter, medizinische Geräte, Präzisionsmessgeräte, Luft- und Raumfahrt und andere Bereiche.

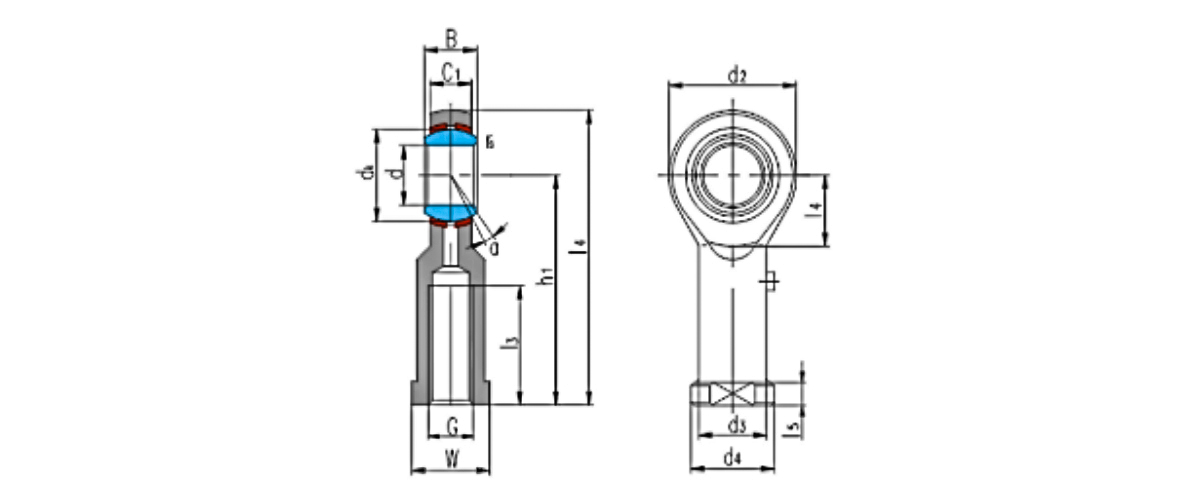

Lagerbier Nummer	Abmessungen mm																Belastungswerte kN		Gewicht ≈kg
	Abmessungen mm																Belastungswerte kN
	d	B	dₖ	C₁ max	d₂	G 6H	h₁	Ich₃ min	Ich₄	Ich₅	Ich₇	W	d₃	d4	rₛ min	α° ≈	Dynam	Statisch
SIBP5S 1)	5	8	11.112	6	16	M5	27	14	35	4	8	9	9	11	0.3	13	3.3	4.1	0.016
SIBP6S 1)	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.3	5.3	0.026
SIBP8S	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	6.8	8.5	0.044
SIBP10S	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	10	11	0.072
SIBP10S/B1	10	14	19.05	10.5	26	M10×1,25	43	21	56	6.5	13	17	15	19	0.3	14	10	11	0.072
SIBP12S	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13	14	0.108
SIBP12S/B2	12	16	22.23	12	30	M12×1,25	50	24	65	6.5	15	19	17.5	22	0.3	13	13	14	0.108
SIBP14S	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	20	0.161
SIBP14S/B1	14	19	25.4	13.5	34	M14×1,5	57	27	74	8	16	22	20	25	0.3	16	17	20	0.161
SIBP16S	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21	25	0.225
SIBP16S/B1	16	21	28.58	15	38	M16×1,5	64	33	83	8	17.5	22	22	27	0.3	15	21	25	0.225
SIBP18S	18	23	31.75	16.5	42	M18×1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	30	0.285
SIBP20S	20	25	34.93	18	46	M20×1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	35	0.382
SIBP22S	22	28	38.1	20	50	M22×1,5	84	43	109	12	23	32	30	37	0.6	15	38	43	0.488
SIBP25S	25	31	42.86	22	60	M24×2	94	48	124	12	29.5	36	33.5	42	0.6	15	47	65	0.749
SIBP28S	28	35	47.83	25	66	M27×2	103	53	136	12	32.5	41	37	46	0.6	15	59	77	0.949
SIBP30S	30	37	50.8	25	70	M30×2	110	56	145	15	34	41	40	50	0.6	17	63	86	1.13
