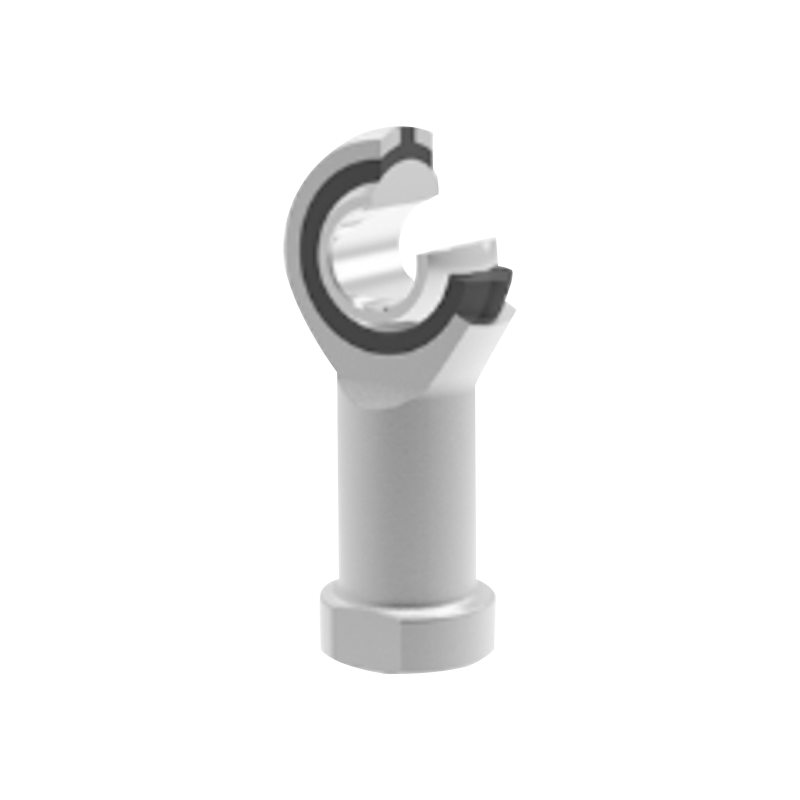

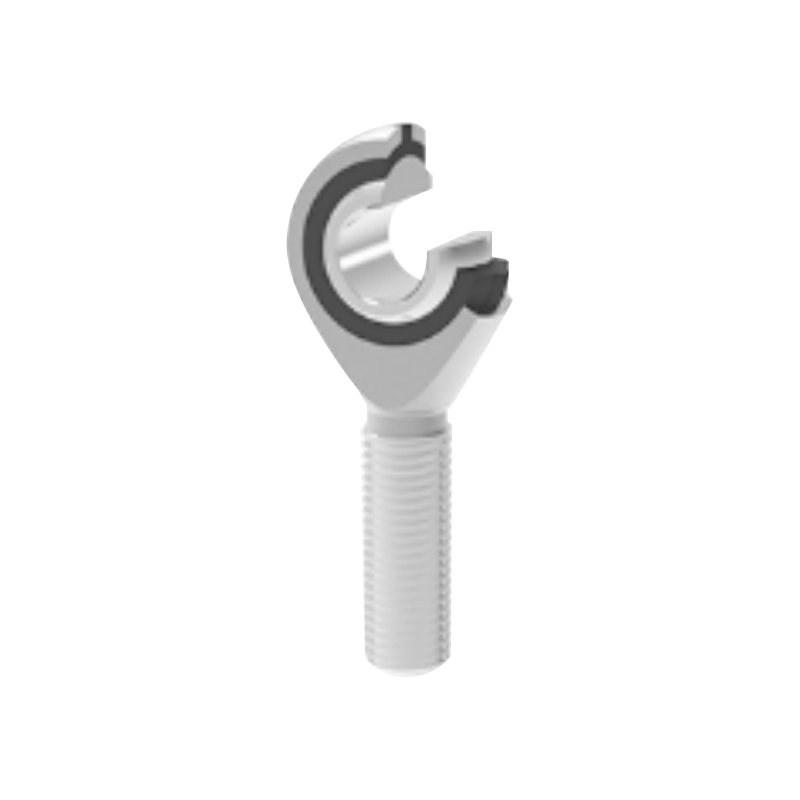

SIBP/SABP Präzisions-Stangenkopflager

Diese Serie besteht aus kompakten, selbstschmierenden Gelenkkopflagern, bestehend aus einem Gelenkkopfkörper, einem Innenring und einer PTFE-Kunststoffauskleidung. Der Stangenendkörper besteht aus Kohlenstoffstahl mit verzinkter Oberfläche; Der Innenring ist aus Wälzlagerstahl gefertigt, gehärtet und sphärisch hartverchromt. Seine Gleitfläche passt direkt auf den PTFE-Kunststoff und sorgt so für einen schmierungsfreien Betrieb.

Kontaktieren Sie uns

VORHERIGE:Wartungsfreie selbstschmierende Gelenkkopflager von SIK/SAK NÄCHSTE:Selbstschmierendes SIZP-Stangenkopflager mit Gewinde und PTFE-Einsatz

Beschreibung
Spezifikationen
Kontaktieren Sie uns

·Produktnummer:
SIBP…N 5～20
SABP…N 5～20
·Gleitreibungspaar: Stahl / PTFE-Kunststoff
·Betriebstemperaturbereich: -40℃～+75℃
·Anpassungsoptionen:
Thread-Anpassung: Die Anpassung von nicht standardmäßigen Steigungen oder speziellen Gewindepräzisionen wird unterstützt.
Linksgewinde: Die Modellnummer und die Gewindekennzeichnung von Linksgewinden müssen „L“ und „links“ enthalten. Beispiel:
Innenthread: SILBP20N M20×1,5 links 6H
Außenthread: SALBP20N M20×1,5 links 6g
Es stehen Gelenkkopflager mit unterschiedlichen Steigungen oder besonderen Anforderungen an die Gewindegenauigkeit zur Verfügung.
Wenn es sich um ein Linksgewinde handelt, müssen das Lagermodell und die Gewindemarkierung mit „L“ und „links“ gekennzeichnet werden, zum Beispiel: SILBP20N M20×1,5 links 6H, SALBP20N M20×1,5 links 6g.

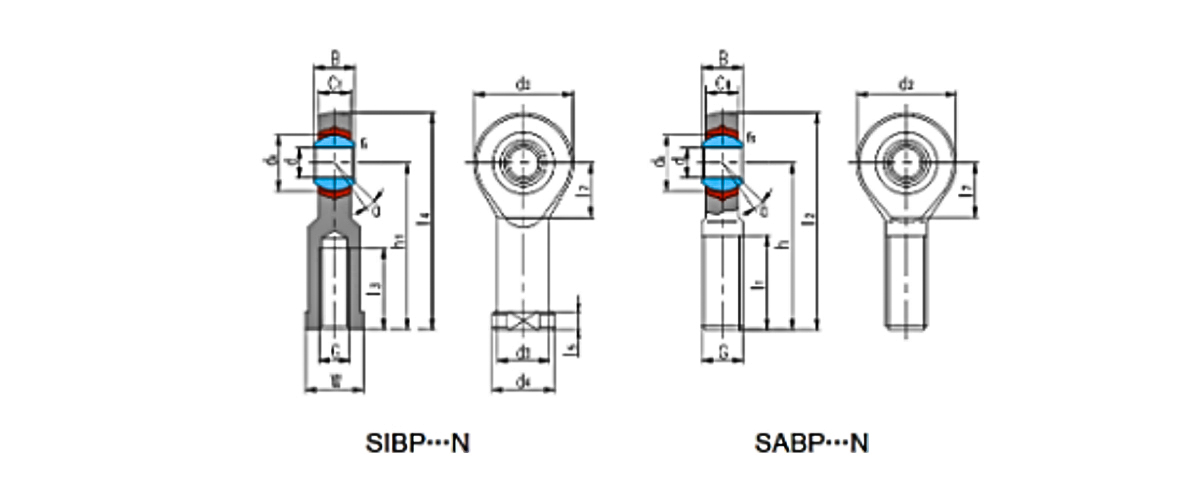

Lager Nummer	Abmessungen mm/Zoll																Belastungswerte kN		Gewicht ≈kg
	Abmessungen mm/Zoll																Belastungswerte kN
	d	B	dₖ	C₁ max	d₂	G 6H	h₁	Ich₃ min	Ich₄	Ich₅	Ich₇	W	d₃	d₄	rₛ min	α° ≈	Dynamisch	Statisch
SIBP5N	5	8	11.112	6	16	M5	27	14	35	4	B	9	9	11	0.3	13	3.25	5.3	0.016
SIBP6N	6	9	12.7	6.75	18	M6	30	14	39	5	9	11	10	13	0.3	13	4.25	6.8	0.028
SIBP8N	8	12	15.88	9	22	M8	36	17	47	5	11	14	12.5	16	0.3	14	7.1	114	0.044
SIBP10N	10	14	19.05	10.5	26	M10	43	21	56	6.5	13	17	15	19	0.3	14	9.8	14.3	0.072
SIBP12N	12	16	22.23	12	30	M12	50	24	65	6.5	15	19	17.5	22	0.3	13	13.2	17	0.108
SIBP14N	14	19	25.4	13.5	34	M14	57	27	74	8	16	22	20	25	0.3	16	17	27.5	0.161
SIBP16N	16	21	28.58	15	38	M16	64	33	83	8	17.5	22	22	27	0.3	15	21.4	34.5	0.225
SIBP18N	18	23	31.75	16.5	42	M18×1,5	71	36	92	10	19.5	27	25	31	0.6	15	26	41.5	0.295
SIBP20N	20	25	34.93	18	48	M20×1,5	77	40	100	10	21.5	30	27.5	34	0.6	15	31	50	0.382

Lager Nummer	Abmessungen mm/Zoll												Belastungswerte KN		Gewicht ≈kg
	Abmessungen mm/Zoll												Belastungswerte KN
	d	B	dₖ	C₁ max	d₂	G 6g	h	Ich₁ min	Ich₂	Ich₇	rₛ min	α° ≈	Dynamisch	Statisch
SABP6N	5	8	11.112	6	16	M5	33	20	41	-	0.3	13	3.25	5.3	0.016
SABP6N	6	9	12.7	6.75	18	M6	36	22	45	-	0.3	13	4.25	6.8	0.026
SABP8N	B	12	15.88	9	22	M8	42	25	53	-	0.3	14	7.1	10	0.044
SABP10N	10	14	19.05	10.5	26	M10	48	29	61	-	0.3	14	9.8	12.5	0.072
SABP12N	12	16	22.23	12	30	M12	54	33	69	-	0.3	13	13.2	15	0.108
SABP14N	14	19	25.4	13.5	34	M14	80	38	77	-	0.3	16	17	25.5	0.161
SABP16N	16	21	28.58	15	38	M16	86	40	85	-	0.3	15	21.4	34.5	0.225
SABP18N	18	23	31.75	16.5	42	M18×1,5	72	44	93	23	0.6	15	26	41.5	0.295
SABP20N	20	25	34.93	18	46	M20×1,5	78	47	101	25	0.6	15	31	50	0.382
