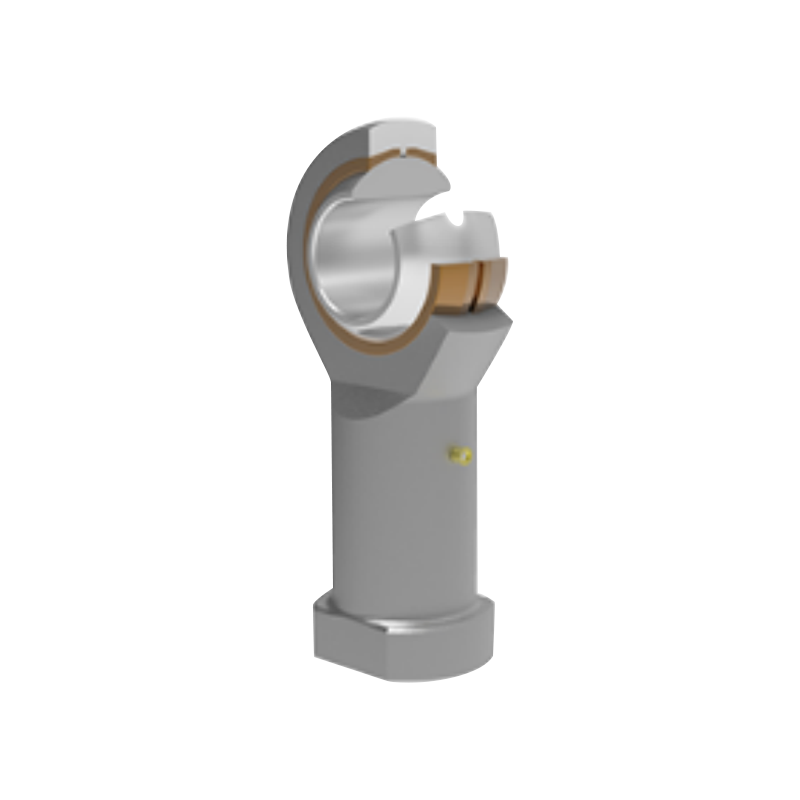

SIZP verzinktes Präzisions-Stangenkopflager

Die Gelenkkopf-Gelenklager der SIZP-Serie bestehen aus Kohlenstoffstahl mit verzinkter Oberfläche und bieten eine hervorragende Korrosionsbeständigkeit. Die Gleitflächen sind mit Bronzeeinlagen ausgestattet, was die Verschleißfestigkeit und Lebensdauer deutlich verbessert. Der Innenring besteht aus hochfestem Lagerstahl, ist gehärtet und hartverchromt und bietet überragende Härte und Haltbarkeit. Mit Ausnahme von Modellen mit einem Bohrungsdurchmesser von weniger als 6,35 mm unterstützen alle anderen Modelle die Tassenschmierung, um einen langfristig effizienten Betrieb zu gewährleisten.

Kontaktieren Sie uns

VORHERIGE:Mit SABP-Schmierung kompatibles Lager mit hoher Steifigkeit NÄCHSTE:SAZP-Gelenklager am Stangenende

Beschreibung
Spezifikationen
Kontaktieren Sie uns

Temperaturbereich
Geeignet für Temperaturen von -50℃ bis 150℃, anpassbar an verschiedene extreme Umgebungsbedingungen.

Schmieranweisungen
·Modelle mit einem Bohrungsdurchmesser von weniger als 6,35 mm sind nicht geschmiert.
·Bei anderen Modellen wird die Becherschmierung unterstützt, um die Reibung zu reduzieren und die Lebensdauer zu verlängern.

Anpassungsoptionen
·Gelenklager am Gelenkkopf mit unterschiedlichen Gewindegenauigkeiten können je nach Kundenwunsch bereitgestellt werden, um sicherzustellen, dass die Präzisionsanforderungen spezifische Anwendungen erfüllen.
·Für den Stangenkopfkörper und den Innenring kann Edelstahl verwendet werden, geeignet für stark korrosive Umgebungen. Die Modellnummer ist mit einem „X“ gekennzeichnet, z. B. SIZP…S/X.

Linksgewindemarkierung
Wenn eine Linksgewindeversion erforderlich ist, muss die Modellnummer mit „L“ oder „LH“ gekennzeichnet sein. Zum Beispiel: SILZP12S 1/2-20UNF-2B LH, um eine genaue Identifizierung zu gewährleisten.

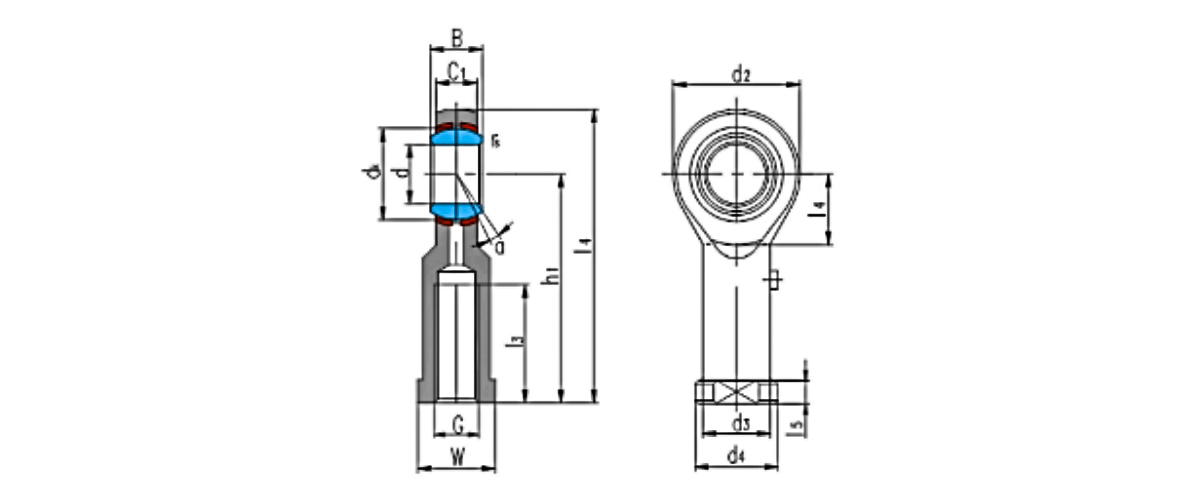

Lager Nummer	Abmessungen mm/Zoll																Bewertungen laden kN		Gewicht kg
Lager Nummer	d	B	dₖ	C₁ max	d₂	G UNF-2B	h₁	Ich₃ min	Ich₄	Ich₅	Ich₇	W	d₃	d₄	rₛ min	α° ≈	Dynamisch	Statisch	Gewicht kg
SIZP4S 1)	4.83	7.92	11.1	6.35	15.88	10-32	26.97	14.27	34.93	4.75	9	7.92	7.54	10.31	0.3	10	3.4	4.6	0.015
SIZP4S 1)	0.19	0.312	0.437	0.25	0.625	10-32	1.082	0.582	1.375	0.187	0.354	0.312	0.297	0.408	0.012	10	3.4	4.6	0.015
SIZP6S 1)	6.35	9.53	12.7	7.14	19.05	1/4-28	33.32	19.05	42.85	4.75	10.5	9.53	9.15	11.91	0.3	13	4.5	7.7	0.025
SIZP6S 1)	0.25	0.375	0.5	0.281	0.75	1/4-28	1.312	0.75	1.887	0.187	0.413	0.375	0.36	0.469	0.012	13	4.5	7.7	0.025
SIZP7S	7.94	11.10	15.88	8.74	22.23	16.-24.05	34.93	19.05	46.02	4.75	11.7	11.1	10.72	12.70	0.3	10	6.9	8.4	0.036
SIZP7S	0.3125	0.437	0.625	0.344	0.875	16.-24.05	1.375	0.75	1.812	0.187	0.481	0.437	0.422	0.5	0.012	10	6.9	8.4	0.036
SIZP9S	9.53	12.70	18.26	10.31	25.40	3/8-24	41.28	23.80	53.98	6.35	12.3	14.27	13.89	17.45	0.6	9	9.4	10	0.061
SIZP9S	0.375	0.5	0.719	0.408	1	3/8-24	1.625	0.937	2.125	0.25	0.484	0.582	0.547	0.887	0.024	9	9.4	10	0.061
SIZP11S	11.11	14.27	20.62	11.1	28.58	16.-20.07	46.02	26.97	80.33	6.35	14	15.88	15.49	19.05	0.6	11	11	13	0.081
SIZP11S	0.4375	0.562	0.812	0.437	1.125	16.-20.07	1.812	1.082	2.375	0.25	0.551	0.625	0.81	0.75	0.024	11	11	13	0.081
SIZP12S	12.7	15.88	23.81	12.7	33.32	1/2-20	53.98	30.15	70.64	6.35	16.2	19.05	18.67	22.23	0.6	9	15	19	0.133
SIZP12S	0.5	0.625	0.937	0.5	.312	1/2-20	2.125	1.187	2.781	0.25	0.638	0.75	0.735	0.875	0.024	9	15	19	0.133
SIZP15S	15.88	19.05	28.58	14.27	38.10	5/8-18	63.50	38.10	82.55	7.92	18.2	22.23	21.84	25.40	0.6	11	20	21	0.190
SIZP15S	0.625	0.75	1.125	0.562	1.5	5/8-18	2.5	1.5	3.25	0.312	0.717	0.875	0.86	1	0.024	11	20	21	0.190
SIZP19S	19.05	22.23	33.32	17.45	44.45	3/4-16	73.03	44.45	95.25	7.92	20.9	25.4	25.02	28.58	0.6	10	29	29	0.285
SIZP19S	0.75	0.875	1.312	0.687	1.75	3/4-16	2.875	1.75	3.75	0.312	0.823	1	0.985	1.125	0.024	10	29	29	0.285
SIZP25S	25.40	34.93	47.63	25.40	89.85	5/4-12	104.78	53.98	139.70	11.10	33.1	38.1	37.72	44.45	0.6	14	60	101	1.00
SIZP25S	1	1.375	1.875	1	2.75	5/4-12	4.125	2.125	5.5	0.437	1.303	1.5	1.485	1.75	0.024	14	60	101	1.00
