SAZP-Gelenklager am Stangenende

Der Lagerkörper des Stangenendes besteht aus Kohlenstoffstahl mit verzinkter Oberfläche und die Gleitfläche ist mit Bronzedichtungen eingelegt. Der Innenring ist aus Wälzlagerstahl gefertigt, gehärtet und sphärisch hartverchromt. Mit Ausnahme von Bohrungsdurchmessern unter 6,35 mm können alle anderen durch einen Ölbecher geschmiert werden.

Contact Us Kontaktieren Sie uns
VORHERIGE:SIZP verzinktes Präzisions-Stangenkopflager NÄCHSTE:SI wartungsfreies Gelenkkopflager
  • Beschreibung
  • Spezifikationen
  • Kontaktieren Sie uns

·Produktnummer: SAZP…S 4,83～25,4
·Gleitreibungspaar: Stahl/Bronze
·Betriebstemperaturbereich: 50℃～+150℃

Es stehen Gelenkkopflager mit unterschiedlichen Anforderungen an die Gewindegenauigkeit zur Verfügung.
Bei Linksgewinden sollten dem Lagermodell und der Gewindemarkierung „L“ und „LH“ folgen, zum Beispiel: SALZP12S 1/2 20UNF 2ALH.
Der Stangenendkörper und der Innenring der oben genannten Produkte können aus Edelstahl gefertigt sein. Das Lagermodell wird mit „X“ gekennzeichnet, d. h. SAZP…S/X.

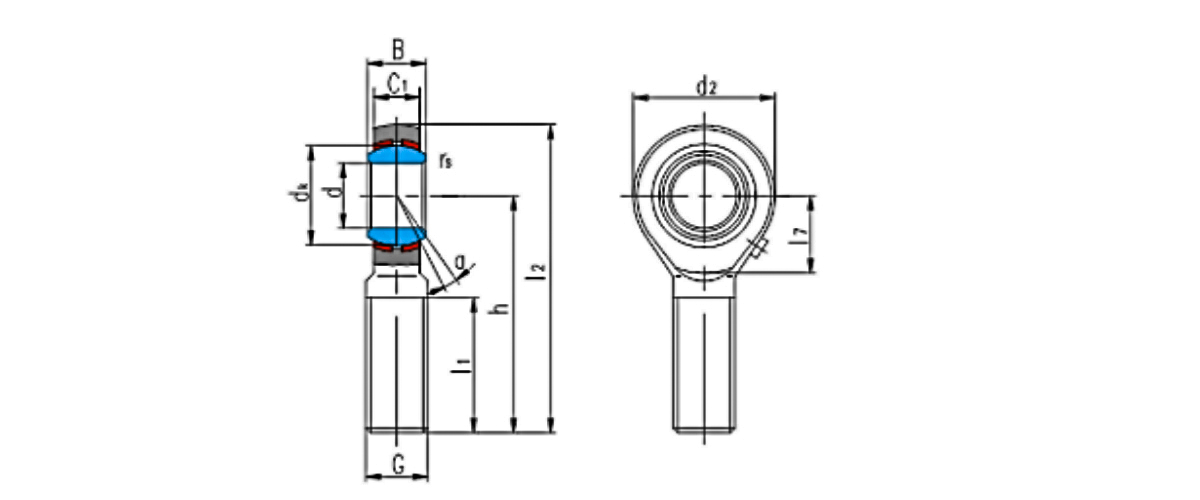

Lager
Nummer 		Abmessungen
mm/Zoll 		Bewertungen laden
kN 		Gewicht
≈kg
d B dₖ C₁
max 		d₂ G
UNF-2A 		h Ich₁
min 		Ich₂ Ich₇ rₛ
min 		α°
≈ 		Dynamisch Statisch
SAZP4S 1) 4.83 7.92 11.1 6.35 15.88 10-32 31.75 19.05 39.70 - 0.3 10 3.4 3.8 0.013
0.19 0.312 0.437 0.25 0.625 1.25 0.75 1.563 0.012
SAZP8S  1) 6.35 9.53 12.7 7.14 19.05 1/4-28 39.87 25.40 49.20 - 0.3 13 4.5 6.6 0.022
0.25 0.375 0.5 0.281 0.75 1.582 1 1.937 0.012
SAZP7S 7.94 11.10 15.88 8.74 22.23 16.-24.05 47.83 31.75 58.72 - 0.3 10 6.9 8.4 0.037
0.3125 0.437 0.625 0.344 0.875 1.875 1.25 2.312 0.012
SAZP9S 9.53 12.70 18.26 10.31 25.40 3/8-24 49.23 31.75 61.93 - 0.6 9 9.4 10 0.055
0.375 0.5 0.719 0.406 1 1.938 1.25 2.438 0.024
SAZP11S 11.11 14.27 20.62 11.1 28.58 16.-20.07 53.98 34.93 68.28 - 0.6 11 11 13 0.078
0.4375 0.562 0.812 0.437 1.125 2.125 1.375 2.688 0.024
SAZP12S 12.7 15.88 23.81 12.7 33.32 1/2-20 61.93 38.10 78.59 - 0.6 9 15 19 0.12
0.5 0.625 0.937 0.5 1.312 2.438 1.5 3.094 0.024
SAZP15S 15.88 19.05 28.58 14.27 38.10 5/8-18 66.68 41.28 85.73 18.2 0.6 11 20 21 0.18
0.625 0.75 1.125 0.562 1.5 2.625 1.625 3.375 0.717 0.024
SAZP19S 19.05 22.23 33.32 17.45 44.45 3/4-16 73.03 44.45 95.25 20.9 0.6 10 29 29 0.29
0.75 0.875 1.312 0.687 1.75 2.875 1.75 3.75 0.823 0.024
SAZP25S 25.40 34.93 47.63 25.40 89.85 5/4-12 104.78 53.98 139.70 33.9 0.6 14 60 101 1.1
1 1.375 1.875 1 2.75 4.125 2.125 5.5 1.335 0.024
