Im Hochleistungsmaschinenbau ist die Fähigkeit, gleichzeitige radiale und hohe axiale Belastungen zu bewältigen, von größter Bedeutung. Kegelrollenlager sind speziell für diesen Zweck konzipiert. Ihre einzigartige konische Geometrie sorgt dafür, dass sich die Rollen und Laufbahnen an einem gemeinsamen Scheitelpunkt auf der Lagerachse treffen, was für eine echte Rollbewegung und eine hohe Tragfähigkeit sorgt.
Als Führender Lagerfabrik und Lagerherstellungsunternehmen in China , UKL Bearing Manufacturing Co., Ltd. (Wuxi) ist auf präzisionsgefertigte konische Lösungen spezialisiert. Während einige Benutzer nach „Kegelrollenlager“ suchen, ist es wichtig zu beachten, dass dies technisch gesehen der Fall ist Rollenlager – Verwendung von konischen Rollen anstelle von Kugeln, um den anspruchsvollsten Branchen weltweit einen hervorragenden Linienkontakt und eine höhere Steifigkeit zu bieten.
Die Mechanik des konischen Designs
Die Konstruktion eines Kegelrollenlagers besteht aus vier voneinander abhängigen Komponenten: dem Innenring (Kegel), dem Außenring (Becher), den Kegelrollen und dem Käfig.
- Kombinierte Tragfähigkeit: Im Gegensatz zu Standardkugellagern können diese Lager aufgrund ihrer konischen Bauweise gleichzeitig schwere radiale und axiale Belastungen aufnehmen.
- Einstellbarkeit: Bei der Montage können Kegelrollenlager auf ein bestimmtes Spiel oder eine bestimmte Vorspannung eingestellt werden, um die Leistung zu optimieren und die Systemsteifigkeit zu erhöhen.
- Geringe Reibung: Die präzisionsgefertigten Rollenköpfe und Laufbahnoberflächen von UKL stellen sicher, dass die Rollen durch die große Rippe des Kegels präzise geführt werden, wodurch Hitze und Reibung minimiert werden.
Technische Konfigurationen & Designvarianten
UKL produziert eine breite Palette an Kegelrollenlagern, einschließlich metrischer und Zollgrößen, um verschiedene internationale Standards zu erfüllen.
| Typ | Konfiguration | Am besten für | Industriegebrauch |

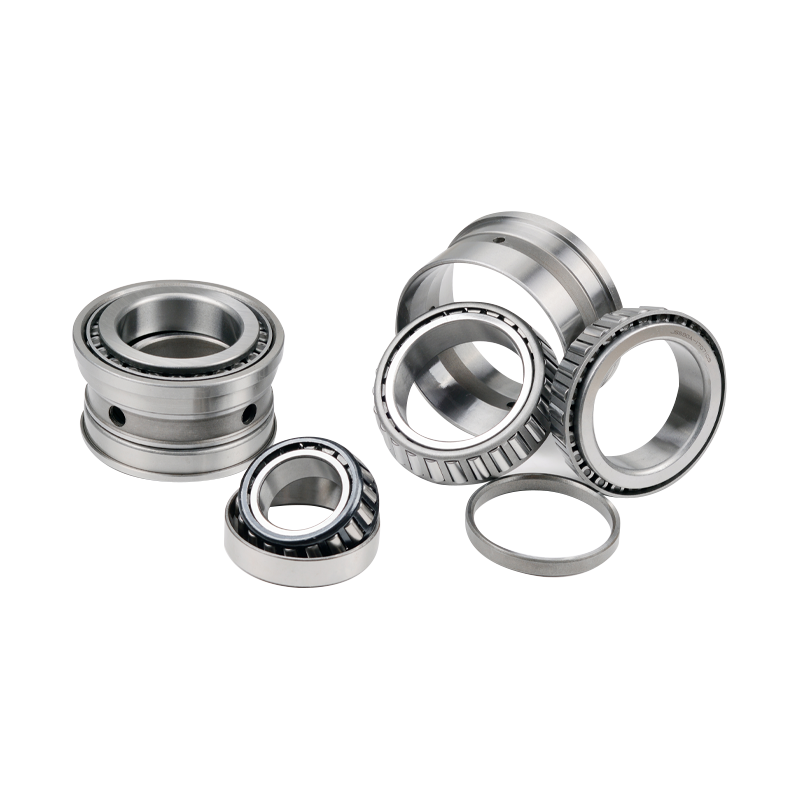

| Einreihig | Eine Tasse und ein Kegel | Kombinierte Belastungen in eine Richtung | Automobilräder, Getriebe |
| Passende Paare | Zwei einreihige Lager | Schwere bidirektionale Axiallasten | Werkzeugmaschinenspindeln, Ritzel |

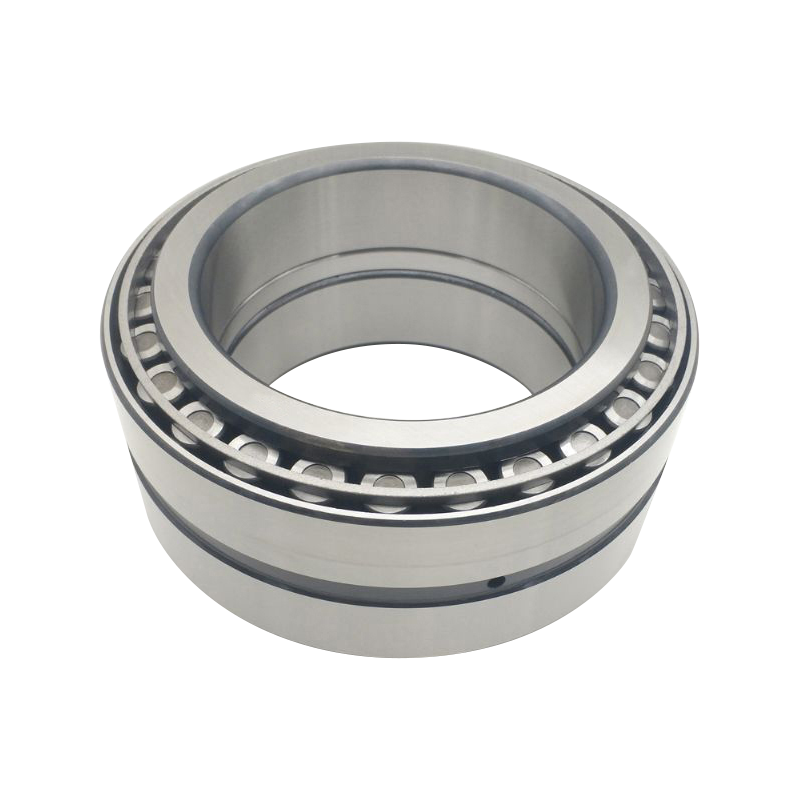

| Zweireihig | Ein Doppelbecher / zwei Kegel | Hohe radiale Steifigkeit und bidirektionale axiale Steifigkeit | Bergbauausrüstung, Hebezeuge |

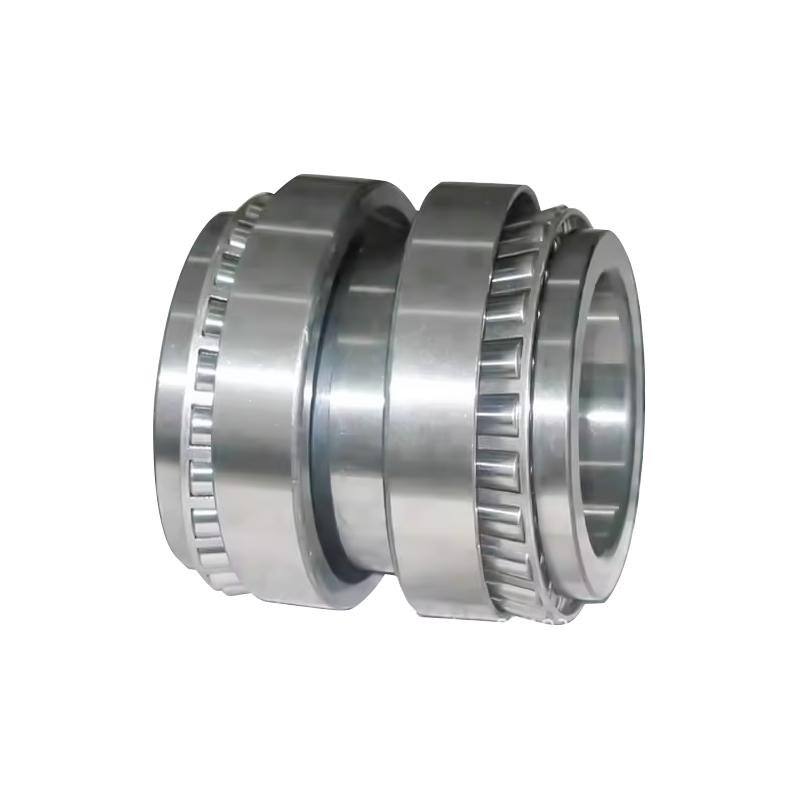

| Vierreihig | Integriertes Hochleistungsgerät | Extreme Radiallasten | Walzwerke, Schwermaschinen |
Der UKL-Vorteil: Präzisionsfertigung in China
Seit unserer Gründung im Jahr 2020 UKL Bearing Manufacturing Co., Ltd. hat sich zusammengeschlossen 15 Jahre Erfahrung im OEM/ODM-Export mit einer vollständig modernisierten Produktionsbasis, um erstklassige Lagerlösungen zu liefern.
1. Erstklassige Materialien und hervorragende Schmiedekunst
Die Zuverlässigkeit eines Kegelrollenlagers beginnt beim Stahl. Wir verwenden hochreinen, vakuumentgasten Lagerstahl. Unser integrierter Schmieden und Glühen Der Prozess sorgt für eine dichte, gleichmäßige Kornstruktur, die für die Vermeidung von Ermüdung bei hochbeanspruchten Anwendungen wie Automobilantriebssträngen und Industriegetrieben von entscheidender Bedeutung ist.
2. Spezielle Wärmebehandlung für Haltbarkeit
Kegellager werden häufig in rauen, mit Schmutz gefüllten Umgebungen eingesetzt. UKL beschäftigt fortschrittliche Wärmebehandlung Techniken, um das perfekte Gleichgewicht zwischen Oberflächenhärte und Kernzähigkeit zu erreichen. Dieser Ansatz des „Einsatzhärtens“ ermöglicht es unseren Lagern, Stoßbelastungen und Oberflächenquetschungen ohne sprödes Versagen standzuhalten.
3. Hochpräzises Schleifen und Profilieren
Um eine Spannungskonzentration an den Rollenenden zu verhindern, verwendet UKL CNC-Schleifen, um eine zu erzeugen gekröntes oder logarithmisches Profil sowohl auf den Rollen als auch auf den Laufbahnen. Dies sorgt für eine gleichmäßige Lastverteilung und verlängert die Lagerlebensdauer bei leichten Wellenversatz.
4. Globale Standards und flexibler Service
Wir bedienen Märkte in ganz Europa, Asien, Afrika und dem Nahen Osten und bieten sowohl metrische als auch zöllige Lager an, die nach hergestellt werden Präzisionssorten P6, P5 oder P4 . Unser Team aus 200 Fachleuten bietet flexible, maßgeschneiderte Dienstleistungen, die es uns ermöglichen, schnell auf nicht standardmäßige Anfragen und OEM-Anforderungen zu reagieren.
Anwendungen in globalen Branchen
Unsere Hochleistungs-Kegelrollenlager sind die bewährte Wahl für:
- Automobil: Differenzial- und Getriebesysteme sowie Hochleistungsradnaben.
- Bau & Bergbau: Achsantriebe, Laufrollen und Untersetzungsgetriebe.
- Landwirtschaft: Getriebe und Radbaugruppen für Traktoren und Erntemaschinen.
- Industriegetriebe: Unterstützung von Wellen mit hohem Drehmoment und hoher Belastung in Produktionsanlagen.
Häufig gestellte Fragen (FAQ)
1. Gibt es einen Unterschied zwischen einem „Kegelrollenlager“ und einem Kegelrollenlager?
Der Begriff „Kegelrollenlager“ ist eine häufige Fehlbezeichnung. Technisch gesehen verwenden „Kugellager“ kugelförmige Elemente Kegelrollenlager Verwenden Sie konische Rollen. Das Rollendesign eignet sich hervorragend für Hochleistungsanwendungen, da es Linienkontakt bietet und eine wesentlich höhere Tragfähigkeit und Steifigkeit als Punktkontakt-Kugellager bietet.
2. Warum werden Kegelrollenlager meist paarweise eingebaut?
Ein einreihiges Kegelrollenlager kann axiale Belastungen nur in einer Richtung aufnehmen. Durch den paarweisen Einbau (Back-to-Back oder Face-to-Face) können sie axiale Belastungen aus beiden Richtungen aufnehmen und sorgen für eine extrem hohe Rotationsstabilität der Welle.
3. Wie stellt UKL die Präzision seiner Kegellager sicher?
Jedes UKL-Lager wird einer strengen automatisierten Montage und Prüfung unterzogen. Wir messen die „herausragende“ Höhe des Kegels und der Rollen innerhalb des Bechers, um sicherzustellen, dass die Baugruppe strenge Maßtoleranzen einhält und so eine einfache Installation und eine gleichmäßige Vorspannung für unsere Kunden gewährleistet.
4. Können Kegelrollenlager in Hochgeschwindigkeitsanwendungen eingesetzt werden?
Ja, aber sie erfordern eine präzise Schmierung und Vorspannungseinstellungen. Für Hochgeschwindigkeitsanwendungen empfehlen wir unsere Präzisionstypen P5 oder P4, die über optimierte Käfigkonstruktionen (bearbeitetes Messing oder verstärkte Polymere) verfügen, um Zentrifugalkräfte und Wärmeentwicklung zu reduzieren.
5. Bietet UKL Kegelrollenlager in Zollgröße an?
Absolut. Während sich viele Hersteller nur auf metrische Größen konzentrieren, haben wir dank unserer 15-jährigen Exporterfahrung einen umfangreichen Katalog davon erstellen können Zoll-Lager zur Unterstützung von Maschinen aus den USA, Großbritannien und anderen Märkten nach imperialen Standards.
