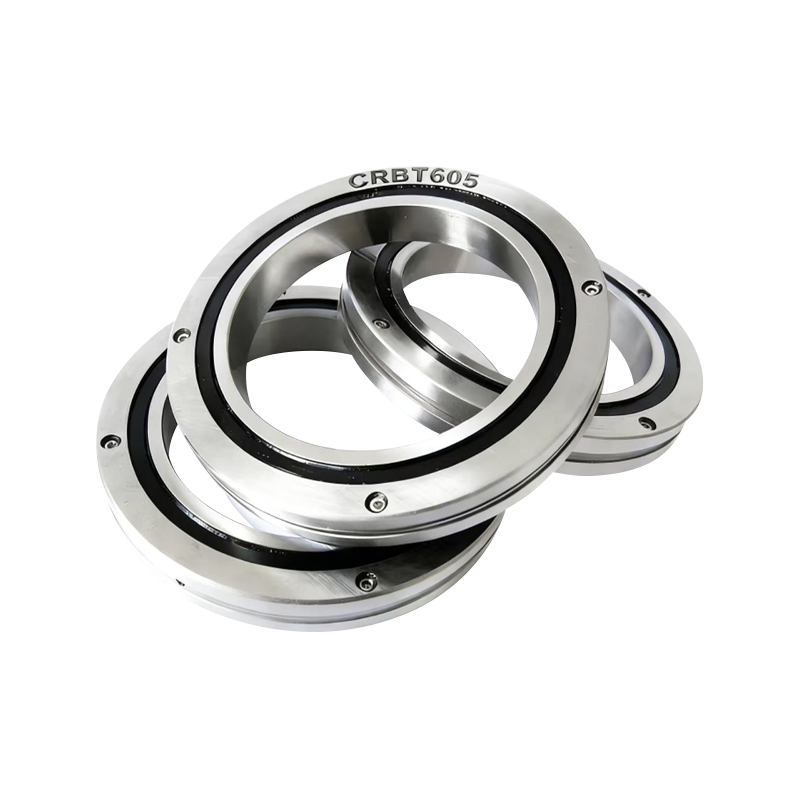

Das CRBT-Leichtdrehgelenklager ist mit einer Abschnittshöhe von 5,5 mm und einer Breite von 5 mm ein äußerst kompaktes und leichtes Lager. Geeignet für kleine Roboterarme und Miniaturüberwachungskameras.
Lagermerkmal
Im Vergleich zum bisher dünnsten Kreuzrollenlager (CRBS) beträgt seine Abschnittshöhe nur noch 69 % des Vorgängers. Die Breite beträgt ebenfalls nur 5 mm und die Querschnittsfläche beträgt nur 43 % der erhaltenen Produkte, wodurch eine deutlich geringere Größe erreicht wird. Darüber hinaus beträgt sein Gewicht nur das 0,38-fache des CRBS, was zu einer erheblichen Gewichtsreduzierung führt. (Im Vergleich zu einem Lager mit 50 mm Innendurchmesser)
Vorteile
Dieses Lager verfügt über keine Befestigungslöcher, was zu einer äußerst kompakten Bauweise und einem extrem geringen Gewicht führt.
Anwendungen
Humanoide Roboter, Drehtische, Präzisionswerkzeugmaschinen, Gelenkmodule und andere Anwendungen, die extrem viel Bauraum, Gewicht und Präzision erfordern.
| Lagertyp | Abmessung (mm) | Einbaumaße | Grundlastbewertung | Qualität | Entsprechendes Modell | |||||
| Innendurchmesser | Außendurchmesser | Breite | ds | Dh | C | Co | THK | |||
| d | D | B | 'min | kN | kN | g | ||||
| CRBT105AC1P5 | 10 | 21 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.809 | 9 | RAU1005C0P5 |
| CRBT155AC1P5 | 15 | 26 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 12 | RAU1505C0P5 |
| CRBT205AC1P5 | 20 | 31 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 15 | RAU2005COP5 |
| CRBT255AC1P5 | 25 | 36 | 5 | 0.15 | 27.5 | 32 | 1.65 | 1.77 | 18 | RAU2505C0P5 |
| CRBT305AC1P5 | 30 | 41 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.14 | 21 | RAU3005C0P5 |
| CRBT355AC1P5 | 35 | 46 | 5 | 0.15 | 37.5 | 42 | 2.05 | 2.42 | 24 | RAU3505C0P5 |
| CRBT405AC1P5 | 40 | 51 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 27 | RAU4005C0P5 |
| CRBT455AC1P5 | 45 | 56 | 5 | 0.15 | 47.5 | 52 | 2.3 | 3.09 | 29 | RAU4505C0P5 |
| CRBT505AC1P5 | 50 | 61 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 32 | RAU5005C0P5 |
| CRBT555AC1P5 | 55 | 66 | 5 | 0.15 | 57.5 | 62 | 2.53 | 3.79 | 35 | RAU5505COP5 |
| CRBT605AC1P5 | 60 | 71 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 38 | RAU6005COP5 |
| CRBT655AC1P5 | 65 | 76 | 5 | 0.15 | 67.5 | 72 | 2.71 | 4.29 | 41 | RAU6505C0P5 |
| CRBT705AC1P5 | 70 | 81 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 44 | RAU7005COP5 |
| CRBT755AC1P5 | 75 | 86 | 5 | 0.15 | 77.5 | 82 | 2.9 | 5.05 | 47 | RAU7505C0P5 |
| CRBT805AC1P5 | 80 | 91 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 50 | RAU8005C0P5 |
| CRBT855AC1P5 | 85 | 96 | 5 | 0.15 | 87.5 | 92 | 3.11 | 5.7 | 53 | RAU8505C0P5 |
| CRBT905AC1P5 | 90 | 101 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 56 | RAU9005C0P5 |
| CRBT955AC1P5 | 95 | 106 | 5 | 0.15 | 97.5 | 102 | 3.22 | 6.31 | 59 | RAU9505C0P5 |
