Installationsanleitung für Kreuzrollenlager: Prinzipien und Best Practices
Was sind die entscheidenden Prinzipien und Best Practices für den Einbau von Kreuzrollenlagern, um optimale Leistung, Präzision und Lebensdauer in anspruchsvollen Industrieanwendungen sicherzustellen?

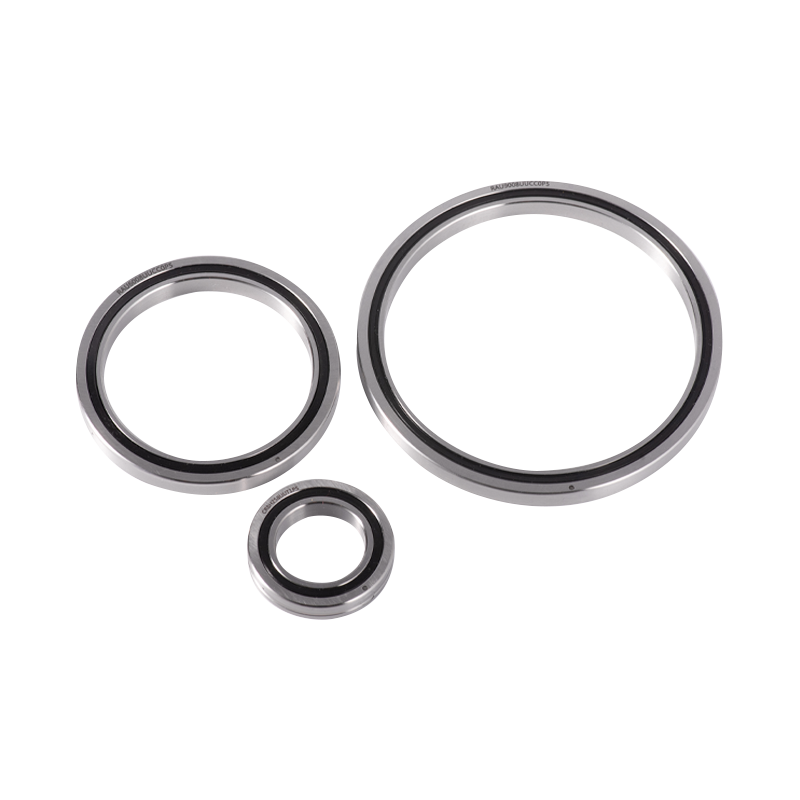

Kreuzrollenlager stellen eine besondere Klasse von Präzisionskomponenten dar, die für die gleichzeitige Aufnahme kombinierter Radial-, Axial- und Momentbelastungen ausgelegt sind. Ihre einzigartige Konfiguration – zylindrische Rollen, die mit um 90° gekreuzten Achsen in V-förmigen Laufbahnen angeordnet sind – ermöglicht außergewöhnliche Steifigkeit und Rotationsgenauigkeit bei kompakter Stellfläche. Zu den am weitesten verbreiteten Varianten in kompakten, leichten Anwendungen gehören die RAU6008-Lager , RAU7008-Lager und RAU8008-Lager, die zur RAU-Serie gehören, die sich durch eine ultradünne Querschnittsgeometrie auszeichnet.
Der ordnungsgemäße Einbau ist der entscheidende Faktor, der darüber entscheidet, ob ein Kreuzrollenlager sein volles Leistungspotenzial entfaltet oder eine vorzeitige Störung erleidet.
Vorbereitung vor der Installation
Die Installation muss in einer trockenen, sauberen Umgebung durchgeführt werden, um eine Kontamination zu verhindern. Alle zusammenpassenden Komponenten – Lagergehäuse, Wellen und zugehörige Teile – erfordern eine gründliche Reinigung, um Schmutz, Ölrückstände und Metallgitter zu entfernen. Durch die Inspektion sollte sichergestellt werden, dass die bearbeiteten Oberflächen die festgelegten Toleranzen für Ebenheit, Rechtwinkligkeit, Rundheit und Zylindrizität einhalten, da diese geometrischen Attribute direkten Einfluss auf die Montagegenauigkeit haben und Spannungskonzentrationen durch exzentrische Belastung verhindern.
Bei geteilten Kreuzrollenlagern müssen vor dem Einbau die Sicherungsschrauben gelöst werden, die eine Trennung beim Transport verhindern. Wenn der geteilte Innen- oder Außenring an der Verbindungsstelle eine umlaufende Fehlausrichtung aufweist, empfiehlt sich vor dem Einsetzen eine Korrektur mit einem Kunststoffhammer.
Installationsverfahren
Aufgrund ihrer dünnwandigen Bauweise sind Kreuzrollenlager beim Einsetzen in Gehäuse oder auf Wellen anfällig für Verkantungen. Um dies zu verhindern, muss das Lager während des gesamten Einführvorgangs in einer perfekten horizontalen Ausrichtung gehalten werden. Klopfen Sie mit einem Kunststoff- oder Harzhammer gleichmäßig auf den Umfang des Lagers – beim Einsetzen auf eine Welle auf den Innenring und beim Einsetzen in ein Gehäuse auf den Außenring – und schieben Sie das Lager dabei schrittweise vor. Fahren Sie fort, bis eine akustische Bestätigung den vollständigen Kontakt mit der Referenzschulter anzeigt.
Bei Presspassungsanwendungen mit geringem Übermaß können eine Hülse und ein Hammer verwendet werden, um einen gleichmäßigen Druck auf die Ringstirnfläche auszuüben. Bei größeren Interferenzen sind Wärmeausdehnungsmethoden – Ölbad oder Induktionserwärmung im Bereich von 80 °C bis 100 °C, nicht mehr als 120 °C – vorzuziehen. Die anschließende Abkühlung erfordert eine sichere Befestigung mit Muttern oder gleichwertigen Mitteln, um zu verhindern, dass sich aufgrund der Kontraktion ein axiales Spiel entwickelt.
Flanschmontage und Schraubendrehmoment
Der Montageflansch sollte zunächst über dem Lager positioniert und leicht hin und her bewegt werden, um die Schraubenlöcher auszurichten. Setzen Sie die Schrauben manuell ein, um den ungehinderten Gewindeeingriff zu überprüfen. Das Anziehen muss in drei bis vier Schritten und in diagonaler Reihenfolge erfolgen, um eine gleichmäßige Lastverteilung zu gewährleisten. Wenn Sie geteilte Innen- oder Außenringe befestigen, drehen Sie das integrale Gegenstück zwischen den einzelnen Anziehdurchgängen um etwa 90° (vier bis fünf Umdrehungen), um eventuelle Fehlausrichtungen der Verbindung zu korrigieren. Verwenden Sie einen Drehmomentschlüssel, um die angegebenen Werte zu erreichen; Für Stahlgehäuse und -flansche beziehen Sie sich auf Standard-Drehmomenttabellen basierend auf der Schraubenlänge.
Überlegungen zur Stützstruktur und zum Flanschdesign
Kreuzrollenlager sind Dünnschichtkonstruktionen; Daher erfordert die Steifigkeit von Stützgehäusen und Klemmflanschen sorgfältige Konstruktionsüberlegungen. Eine unzureichende Steifigkeit verhindert eine gleichmäßige Klemmung der Spaltringe, was zu Verformungen unter Momentbelastungen führt und zu ungleichmäßigem Rollenkontakt führt – ein Zustand, der die Lagerleistung erheblich beeinträchtigt.
Als Maßstab für die Konstruktion sollte die Wandstärke des Gehäuses nicht weniger als 60 % der Querschnittshöhe des Lagers betragen. Die Flanschdicke wird typischerweise im Bereich des 0,5- bis 1,2-fachen der Lagerbreite angegeben. Ein Abstand von ca. 0,5 mm zwischen den Flanschbauteilen ist Standard. Bei Anwendungen, die eine erhöhte Montagegenauigkeit erfordern, ermöglicht die Gestaltung des Flansches mit einer abgestuften Konfiguration und die Anpassung der Stufenhöhe durch Oberflächenschleifen eine präzise Steuerung der Spannkraft. Bei Stahlflanschen wird generell ein Übermaß von 0,02 bis 0,05 mm empfohlen.
Ausrichtung und Positionierung der Lastzone
Das Lager der RAU-Serie verfügt über ein Rollenladeloch am Außenring, das mit einem Stopfen verschlossen ist. Achten Sie bei der Installation darauf, dass diese Steckerposition nicht mit der maximalen Belastungszone übereinstimmt. Ebenso sollte bei Lagern mit geteilten Außenringen die geteilte Verbindung von der Hauptlastrichtung weg ausgerichtet sein. Die Einhaltung dieser Orientierungsprinzipien minimiert Spannungskonzentrationen und optimiert die Lastverteilung über das Rollenpaar.
Überprüfung nach der Installation
Drehen Sie sie nach dem Zusammenbau der Welle oder des Gehäuses manuell, um einen reibungslosen Betrieb zu überprüfen. Fahren Sie mit dem kraftbetriebenen Leerlaufbetrieb bei niedrigerer Drehzahl, erhöhen Sie schrittweise die Geschwindigkeit und achten Sie dabei auf ungewöhnliche Geräusche, Vibrationen oder Temperaturanstiege. Eventuelle Anomalien erfordern eine sofortige Abschaltung und Untersuchung vor der Inbetriebnahme.
Produktübersicht der RAU-Serie
Die RAU-Serie stellt eine ultrakompakte Variante von Kreuzrollenlagern dar, die durch die Minimierung der Innen- und Außenringdicke auf das praktische Limit erreicht wird. Dieses Design ist optimal für gewichtsempfindliche und platzbeschränkte Anwendungen, einschließlich Industrierobotergelenke, Präzisionsdrehtische, Direktantriebsmotoren, medizinische Instrumente und CNC-Bearbeitungszentren. Die Lager der RAU-Serie verfügen über eine integrierte Innen- und Außenringstruktur, die sowohl mit der Drehung des Innen- als auch des Außenrings kompatibel ist.

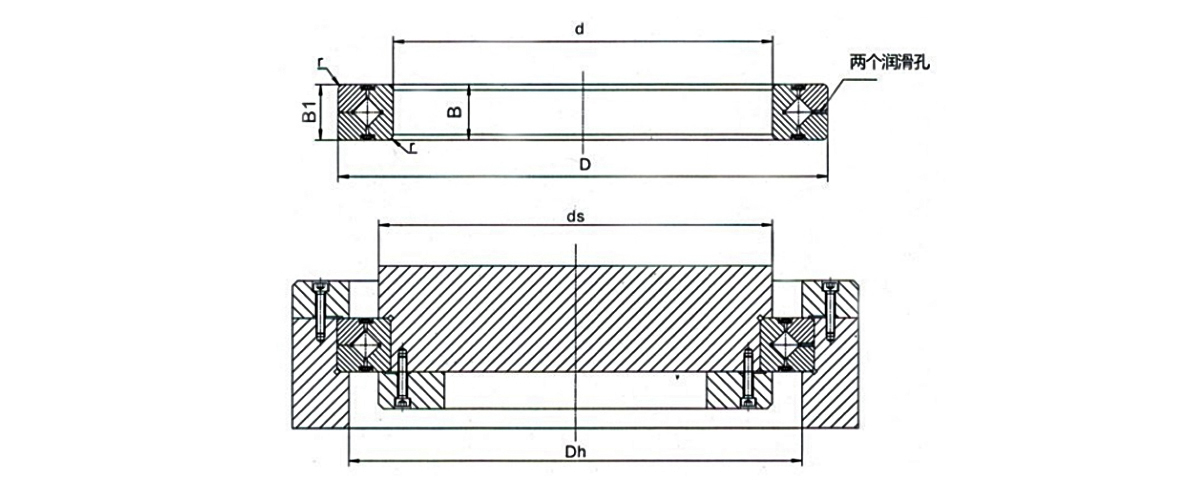

RAU6008, RAU7008 und RAU8008 Lager Spezifikationen
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Bohrungsdurchmesser (d) | 60 mm | 70 mm | 80 mm |
| Außendurchmesser (D) | 76 mm | 86 mm | 96 mm |
| Rollenteilkreisdurchmesser (dp) | 67 mm | 77 mm | 87 mm |
| Breite (B) | 8 mm | 8 mm | 8 mm |
| Schulterhöhe (ds / Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dynamische Tragzahl (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Statische Tragzahl (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| Messe | 0,09 kg | 0,10 kg | 0,11 kg |
| Material | GCr15-Lagerstahl mit hohem Kohlenstoffgehalt und Chrom (durchgehärtet) | GCr15-Lagerstahl mit hohem Kohlenstoffgehalt und Chrom (durchgehärtet) | GCr15-Lagerstahl mit hohem Kohlenstoffgehalt und Chrom (durchgehärtet) |
| Genauigkeitsklassen verfügbar | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Optionen für Radialspiel | CC0 (vorgespannt), C0 (leichtes Spiel) | CC0 (vorgespannt), C0 (leichtes Spiel) | CC0 (vorgespannt), C0 (leichtes Spiel) |
| Siegeloptionen | Offener Typ (Standard); UU (beidseitige Doppellippendichtung) | Offener Typ (Standard); UU (beidseitige Doppellippendichtung) | Offener Typ (Standard); UU (beidseitige Doppellippendichtung) |
