Kreuzkegelrollenlager stellen einen bedeutenden Fortschritt im Maschinenbau dar und bieten beispiellose Präzision und Tragfähigkeit für anspruchsvolle Industrieanwendungen. Diese anspruchsvollen Komponenten vereinen die Vorteile von Kreuzrollenlagern und Kegelkonstruktionen und schaffen so eine Lösung, die den komplexen Anforderungen moderner Maschinen gerecht wird.
Der grundlegende Reiz von Kegelrollenlager liegt in ihrer Fähigkeit, kombinierte radiale und axiale Belastungen gleichzeitig zu unterstützen und gleichzeitig eine außergewöhnliche Rotationsgenauigkeit beizubehalten. Wenn diese Prinzipien in einer gekreuzten Konfiguration integriert werden, entsteht ein Lagersystem, das extreme Belastungsbedingungen bewältigen kann und gleichzeitig die engen Toleranzen einhält, die für Präzisionsdrehanwendungen unerlässlich sind.
Branchen, die von der Halbleiterfertigung bis zur Montage von Luft- und Raumfahrtkomponenten reichen, verlassen sich zunehmend auf diese Lager, um Produktqualität und Gerätezuverlässigkeit sicherzustellen. Die Präzisionsspezifikationen von Kreuzkegelrollenlagern machen sie unverzichtbar für Anwendungen, bei denen selbst mikroskopische Fehlausrichtungen die betriebliche Effizienz oder Produktqualität beeinträchtigen können.

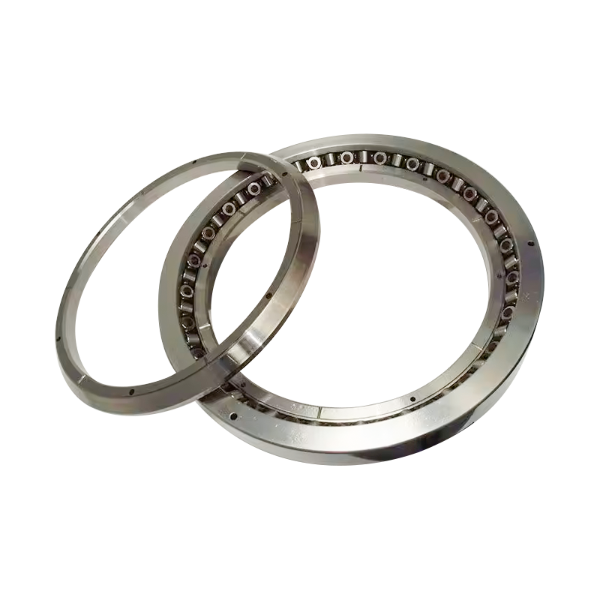

Ein gekreuztes Kegelrollenlager besteht aus vier Hauptelementen, die in koordinierter Harmonie arbeiten: der äußeren Laufbahn, der inneren Laufbahn, den Kegelrollen und der Käfigbaugruppe. Jede Komponente ist mit größter Präzision konstruiert, um eine optimale Lastverteilung und minimale Reibung zu gewährleisten.
Die äußere Laufbahn verfügt über eine präzise abgewinkelte Oberfläche, die dem Kegelwinkel der Rollen entspricht und je nach Anwendungsanforderungen typischerweise zwischen 10 und 25 Grad liegt. Diese Geometrie ermöglicht es dem Lager, Lasten aufzunehmen, die sich der Drehachse nähern, was es von herkömmlichen Zylinderrollenkonstruktionen unterscheidet.
Die Geometrie der inneren Laufbahn spiegelt die Konfiguration der äußeren Laufbahn wider, wird jedoch häufig in eine einheitliche Gehäusestruktur integriert. Dieses Design reduziert die Anzahl der separaten Komponenten, die ausgerichtet werden müssen, wodurch die Installation vereinfacht und gleichzeitig die Systemzuverlässigkeit verbessert wird.
Die Kegelrollen selbst stellen eine entscheidende Innovation im Lagerdesign dar. Im Gegensatz zu Zylinderrollen, die die Last gleichmäßig über ihre Länge verteilen, konzentrieren Kegelrollen die Last auf kontrollierte Weise, was die Kontaktspannungseffizienz maximiert.
Der Kegelwinkel der einzelnen Rollen liegt typischerweise zwischen 10 und 25 Grad und wird sorgfältig auf der Grundlage des spezifischen Belastungsprofils ausgewählt, das während des Betriebs erwartet wird. Ein flacherer Kegelwinkel sorgt für eine bessere radiale Belastbarkeit, während steilere Winkel die Fähigkeit zur axialen Belastbarkeit verbessern.
| Kegelwinkel | Radiale Tragfähigkeit | Axiale Tragfähigkeit | Typische Anwendung |
|---|---|---|---|
| 10 Grad | Sehr hoch | Mäßig | Vertikale Spindelunterstützung |
| 15 Grad | Hoch | Hoch | Ausgewogene Lastunterstützung |
| 20 Grad | Mäßig | Sehr hoch | Schubdominante Belastung |
Bei einer gekreuzten Kegelrollenkonfiguration sind mehrere Lagerringe so angeordnet, dass sich die Kegelrollenachsen in einem gemeinsamen Punkt kreuzen. Diese geometrische Anordnung bietet mehrere entscheidende Vorteile gegenüber herkömmlichen gestapelten Lagerkonstruktionen.
Die XRT060-NT-Lager stellt einen weit verbreiteten Standard in der Kategorie der Kreuzkegellager dar und bietet eine ausgewogene Kombination aus Größeneffizienz und Tragfähigkeit. Das Verständnis seiner Dimensionsparameter ist für die richtige Auswahl und Integration in Präzisionssysteme von entscheidender Bedeutung.
Die dynamic load rating of 42,500 Newtons indicates the maximum bearing load that permits a theoretical operational life of 1 million revolutions. This metric proves particularly relevant when predicting bearing longevity under typical operating conditions.
Die static load rating of 67,000 Newtons establishes the load threshold beyond which permanent deformation of bearing components becomes probable. This rating becomes critical during startup sequences, sudden load changes, or emergency braking events where dynamic conditions are not present.
Die XRT060-NT bearing is available in multiple precision classifications, with P4 and P2 grades representing the most common industrial selections. P4 precision provides excellent performance for standard industrial applications, while P2 grade delivers the enhanced accuracy required for grinding operations, medical device manufacturing, and semiconductor processing equipment.
Die Auswahl der Präzisionssorte hat direkten Einfluss auf die Rotationsgenauigkeit und die zulässigen Rundlauftoleranzen. Die Sorte P4 hält den Rundlauffehler typischerweise innerhalb von 0,005 Millimetern, während die Sorte P2 diese Toleranz auf etwa 0,002 Millimeter reduziert.
In computernumerisch gesteuerten Werkzeugmaschinenumgebungen gekreuztes Kegelrollenlager Systeme ermöglichen präzise Positionierungstische, um die Positionswiederholgenauigkeit zu erreichen, die für eine qualitativ hochwertige Fertigung unerlässlich ist. Bei CNC-Tischanwendungen sind Lager komplexen multidirektionalen Belastungen ausgesetzt, einschließlich vertikaler Gewichtsverteilung, horizontalen Schnittkräften und Rotationsmomenten aufgrund von Spindelunwucht.
Die crossed tapered configuration proves ideal for these applications because it accepts simultaneous radial and axial loads from a single compact unit. This capability eliminates the need for stacked bearing arrangements that would consume additional vertical space or compromise structural rigidity.
Industrieroboteranwendungen stellen einen der anspruchsvollsten Lageranwendungsfälle in der modernen Fertigung dar. Roboter-Schwenklager müssen das Gesamtgewicht von Endeffektorbaugruppen, Werkzeugwechslern und Werkstücken tragen und gleichzeitig über Millionen von Betriebszyklen hinweg eine präzise Winkelpositionierungsgenauigkeit aufrechterhalten.
Bei einer typischen Schwenkanwendung eines Industrieroboters könnte ein Lager radialen Belastungen von mehr als 50.000 Newton in Kombination mit axialen Belastungen von bis zu 30.000 Newton ausgesetzt sein, die gleichzeitig während der mehrachsigen Bewegung ausgeübt werden. Kreuzkegelkonstruktionen bewältigen diese komplexen Belastungsmuster effektiver als herkömmliche Alternativen, was zu einer längeren Lagerlebensdauer und einer verbesserten Positionswiederholgenauigkeit führt.
Medizinische Bildgebungssysteme wie Computertomographiescanner und Magnetresonanztomographiegeräte verwenden Präzisionslager in ihren Gantry-Rotationsmechanismen. Diese Anwendungen erfordern eine außergewöhnliche Laufruhe, minimale Rundlaufschwankungen und zuverlässige Leistung über längere Betriebsintervalle ohne Wartung.
Die stability characteristics of crossed tapered roller bearings prove essential for imaging quality, as any bearing deflection translates directly into image artifacts that compromise diagnostic accuracy. Hospitals and medical facilities depend on reliable bearing performance to minimize equipment downtime and maintain service schedules.
Waferhandhabungsgeräte, Lithographiemaschinen und Präzisionsmessinstrumente verlassen sich aufgrund ihrer außergewöhnlichen Momentenbelastbarkeit und Rotationsgenauigkeit auf gekreuzte Kegelrollenlager. Diese Anwendungen werden häufig in Kammern mit kontrollierter Umgebung durchgeführt, in denen die Temperaturstabilität von entscheidender Bedeutung ist und sich herkömmliche Schmiermethoden als unzureichend erweisen.
Die precision grade specifications of crossed tapered bearings ensure that equipment can maintain sub-micron positioning accuracy throughout extended production runs, directly impacting manufacturing yield and product quality metrics.
Die distinction between crossed tapered and crossed cylindrical roller bearing designs significantly influences bearing selection decisions. Both configurations offer crossed arrangement advantages, but their load distribution characteristics differ substantially.
| Leistungsaspekt | Gekreuzt konisch | Gekreuzter Zylinder |
|---|---|---|
| Axiale Tragfähigkeit | Ausgezeichnet | Begrenzt |
| Handhabung von Momentlasten | Überlegen | Gut |
| Radiale Tragfähigkeit | Hoch | Sehr hoch |
| Betriebstemperaturbereich | -40 bis 120 °C | -40 bis 100 °C |
| Komplexität der Vorspannungseinstellung | Mäßig | Einfach |
| Kosten pro Einheit | Mäßig | Niedriger |
Zylindrische Rollenkonstruktionen konzentrieren die Last über die gesamte Rollenlänge und erzeugen so einen Linienkontakt, der die Kräfte gleichmäßig verteilt. Diese Geometrie bietet maximale radiale Steifigkeit pro Einheitsgröße und macht zylindrische Konfigurationen ideal für Anwendungen, bei denen rein radiale Belastungen vorherrschen.
Konische Rollenkonfigurationen erzeugen Punktkontaktmuster, die die Last an den Rollenenden konzentrieren und diese Last dann über die konische Geometrie in Richtung Lagermitte verteilen. Bei dieser Anordnung wird ein Teil der radialen Belastbarkeit geopfert, um bessere Eigenschaften bei der Bewältigung axialer und Momentlasten zu erzielen.
Ingenieure sollten kreuzweise konische Konfigurationen wählen, wenn Anwendungen erhebliche axiale Komponenten, auskragende Lasten oder komplexe multidirektionale Belastungsmuster umfassen. Gekreuzte zylindrische Konstruktionen erweisen sich als wirtschaftlicher, wenn die radiale Belastung dominiert und die axialen Komponenten minimal bleiben.
Die Vorspannung stellt eine sorgfältig kontrollierte Druckkraft dar, die vor der Betriebsbelastung auf Lagerkomponenten ausgeübt wird. Diese Technik eliminiert das interne Spiel und stellt eine vorhersehbare Lastverteilung her, die die Steifigkeit erhöht, Geräusche reduziert und die Rotationsruhe verbessert.
Bei gekreuzten Kegelrollenlagersystemen hat die Einstellung der Vorspannung direkten Einfluss auf mehrere kritische Leistungsparameter, darunter Radialsteifigkeit, Planlauffehler, thermische Stabilität und Geräuschentwicklung. Um eine optimale Vorspannung zu erreichen, müssen konkurrierende Ziele in Einklang gebracht werden: ausreichende Vorspannung, um Präzision und Steifigkeit zu gewährleisten, aber nicht so sehr, dass die Lagerlebensdauer durch übermäßige innere Spannung beeinträchtigt wird.
Die XRT060-NT bearing specification suggests preload ranges between 500 and 2000 Newtons, depending on application requirements. Conservative applications requiring minimal noise might employ 500 Newton preload, while high-precision machine tool applications might utilize 1500 to 2000 Newton forces.
Eine zu hohe Vorspannung beschleunigt den Lagerverschleiß durch spannungsbedingte Materialermüdung. Branchenerfahrungen legen nahe, dass Vorspannungswerte von mehr als 50 Prozent der dynamischen Tragzahl nur bei Anwendungen angewendet werden sollten, bei denen eine Geräuschreduzierung oder Steifigkeitsverbesserung eine Reduzierung der Lagerlebensdauer rechtfertigt.
Die bearing selection process begins with comprehensive analysis of application loading conditions. Engineers must quantify radial forces, axial forces, moment loads, and dynamic variations across the complete operational envelope.
Die Lastanalyse sollte Spitzenlasten, Durchschnittslasten und zyklische Lastmuster berücksichtigen. Bei einer Werkzeugmaschinenanwendung kann es zu einer kontinuierlichen radialen Belastung von 20.000 Newton mit gelegentlichen Spitzenkräften kommen, die bei schnellen Verzögerungssequenzen 45.000 Newton erreichen.
Die Auswahl der Präzisionssorte hängt von den in der Anwendung festgelegten Anforderungen an die Rotationsgenauigkeit ab. Schleifspindeln, medizinische Bildgebungsgeräte und Werkzeuge zur Halbleiterfertigung erfordern eine Leistung der Klasse P2, während Standard-Industriemaschinen oft mit der Klassifizierung P4 ausreichend funktionieren.
Güten mit höherer Präzision erfordern zwar einen höheren Preis, liefern aber eine höhere Genauigkeit, die sich als entscheidend für die Aufrechterhaltung der Produktqualität oder der Geräteleistung bei sensiblen Anwendungen erweisen kann.
Bei der Auswahl der Vorspannungsstrategie müssen Geräuschreduzierung, Steifigkeitsverbesserung und Überlegungen zur Lagerlebensdauer in Einklang gebracht werden. Bei Anwendungen, bei denen ein reibungsloser Betrieb und Positionsgenauigkeit im Vordergrund stehen, kommen in der Regel Federvorspannungsstrategien zum Einsatz, die eine konstante Kraft über die gesamte Lebensdauer des Lagers aufrechterhalten.
Standard-Lagerwerkstoffe sind für typische Industrietemperaturen von minus 40 bis 100 Grad Celsius ausreichend. Anwendungen, die erweiterte Temperaturbereiche oder korrosive Umgebungen erfordern, erfordern möglicherweise die Auswahl spezieller Materialien, einschließlich Keramik- oder Edelstahlkomponenten.
Die endgültige Lagerauswahl erfordert eine Kosten-Nutzen-Analyse, bei der die Lagerkosten mit den erwarteten Wartungsintervallen, Wartungsanforderungen und dem Risikominderungswert verglichen werden. Ein Lager, das 5 Prozent der gesamten Ausrüstungskosten ausmacht, könnte Premium-Spezifikationen rechtfertigen, wenn dadurch Ausfallzeiten vermieden werden, die sich auf hochwertige Produktionsabläufe auswirken.
Der erfolgreiche Einbau eines Lagers beginnt mit einer sorgfältigen Oberflächenvorbereitung. Die Montageflächen müssen gereinigt werden, um alle Verunreinigungen zu entfernen, und die Lagerkomponenten müssen vor der Installation auf Transportschäden oder Mängel überprüft werden.
Sobald die Lager positioniert sind, muss das Aufbringen der Vorspannung mit kalibrierter Ausrüstung sorgfältig erfolgen. Vor dem Betrieb sollte durch Lastmessungstests überprüft werden, ob Federvorspannungssysteme die angegebenen Kräfte liefern.
Die auf Unterlegscheiben basierende Vorspannungseinstellung erfordert eine sorgfältige Berechnung der Dicke des Unterlegscheibenstapels, um die angestrebten Vorspannungswerte zu erreichen. Für jede Lagergröße und -konfiguration gelten individuelle Abstandsanforderungen, die individuell berechnet werden müssen.
Neue Lagerinstallationen profitieren von einer allmählichen Polierphase, in der die Belastungen schrittweise ansteigen, bevor sie das volle Betriebsniveau erreichen. Dieser Ansatz ermöglicht es den Lagerkomponenten, sich in optimalen Positionen zu positionieren und den anfänglichen Verschleiß gleichmäßig auf die Wälzelemente zu verteilen.
Die Polierzeit beträgt in der Regel 8 bis 24 Stunden, abhängig von der Schwere der Anwendung. Während des Polierens sollten Bediener die Lagertemperatur, Geräusche und Vibrationssignaturen überwachen, um mögliche Installationsprobleme zu erkennen, bevor der Volllastbetrieb beginnt.
Regelmäßige Zustandsüberwachung verlängert die Lagerlebensdauer und verhindert katastrophale Ausfälle. Vibrationsanalyse, Temperaturtrends und akustische Überwachung ermöglichen eine frühzeitige Warnung vor Lagerschäden.
Kreuzkegellager nutzen mehrere Kegelrollensätze, die in sich kreuzenden Winkeln angeordnet sind, um eine einheitliche Lagerbaugruppe zu schaffen, die erhebliche Belastungen aus jeder radialen oder axialen Richtung aufnehmen kann. Herkömmliche Schräglager verwenden typischerweise Kugelwälzelemente und können Lasten nur innerhalb begrenzter Winkelbereiche aufnehmen. Gekreuzte konische Designs verteilen die Lasten gleichmäßiger und bieten eine überlegene Momentenbelastbarkeit bei kompakteren Formfaktoren.
Bei unzureichender Vorspannung entsteht ein internes Lagerspiel, das es den Wälzkörpern ermöglicht, ihre Position bei Laständerungen zu verschieben, was zu deutlichen Klick- oder Geräuschmustern führt. Durch die optimale Vorspannung wird dieses Spiel eliminiert und gleichzeitig ein kontrollierter Wälzkörperkontakt aufrechterhalten, was zu einem reibungslosen, leisen Betrieb führt. Eine übermäßige Vorspannung erzeugt jedoch reibungsbedingte Wärme und beschleunigt den Lagerverschleiß, was schließlich zu erhöhtem Lärm führt, wenn sich Materialermüdung entwickelt.
Die Lagerlebensdauer hängt im Wesentlichen von der Anwendungsbelastung, der Größe der Vorspannung, der Betriebstemperatur und der Schmierqualität ab. Bei mäßiger Belastung und entsprechender Wartung erreichen Kreuzkegellager typischerweise 50.000 bis 200.000 Betriebsstunden. Anwendungen mit hoher Belastung können dieses Intervall auf 10.000 bis 50.000 Stunden verkürzen, während sorgfältig verwaltete Anwendungen mit geringer Belastung die Lebensdauer auf über 300.000 Stunden verlängern können.
Anwendungen mit vertikaler Ausrichtung erfordern modifizierte Vorspannungsstrategien, da die Schwerkraft kontinuierlich eine Last auf die Lagerkomponenten ausübt. Eine Gewichtsvorspannung wird unpraktisch, und Konstrukteure verwenden in der Regel Federvorspannungssysteme, die unabhängig von der Schwerkraft eine konstante Kraft aufrechterhalten. Auch bei vertikalen Anwendungen muss die Wärmeausdehnung sorgfältig berücksichtigt werden, um eine Übervorspannung des Lagers bei Temperaturänderungen zu verhindern.
Eine unzureichende Vorspannung führt zu einem übermäßigen Innenspiel, was zu Geräuschentwicklung, erhöhtem Rundlauf und verringerter Steifigkeit führt. Eine übermäßige Vorspannung beschleunigt die Ermüdung der Wälzkörper und kann bereits nach wenigen Betriebsstunden zu Abplatzungen der Laufbahn führen. Die Installationsverfahren sollten immer genau den Herstellerspezifikationen folgen und Überprüfungsmessungen sollten die Größe der Vorspannung vor dem Gerätebetrieb bestätigen.
Standard-Kreuzkegellager funktionieren je nach Schmierstoffeigenschaften zuverlässig von minus 40 bis 120 Grad Celsius. Anwendungen bei erweiterten Temperaturen erfordern spezielle Materialien und Schmierstoffe. Hochtemperaturlager können Keramikwälzkörper in Kombination mit synthetischen Schmierstoffen verwenden, die für einen Betrieb bei 150 bis 200 Grad ausgelegt sind. Tieftemperaturanwendungen erfordern Spezialfette, die auch unter extrem kalten Bedingungen fließfähig bleiben.
Zur Überwachung des Lagerzustands werden mehrere komplementäre Techniken eingesetzt, darunter Vibrationsanalyse zur Erkennung von Oberflächenfehlern an Wälzkörpern, Temperaturüberwachung zur Erkennung von Reibungsanstiegen, Erfassung akustischer Emissionen zur Erkennung beginnender Rissbildung und Ölanalyse in geschmierten Systemen zur Identifizierung der Entstehung von Verschleißpartikeln. Durch die Erstellung von Basissignaturen während des normalen Betriebs können subtile Verschlechterungsmuster erkannt werden, bevor ein Lagerausfall unmittelbar bevorsteht.
Verunreinigende Partikel, die in Lagerbaugruppen eindringen, wirken als Schleifmittel, die den Verschleiß der Laufbahnoberfläche beschleunigen und die Lagerlebensdauer drastisch verkürzen. Labortests zeigen, dass Partikelverunreinigungen die Lagerlebensdauer um 50 Prozent oder mehr verkürzen können. Eine ordnungsgemäße Abdichtung, saubere Installationsumgebungen und regelmäßige Wartung, um das Eindringen von Staub, Feuchtigkeit oder anderen Verunreinigungen zu verhindern, sind für die Erhaltung der Lagerleistung von entscheidender Bedeutung.
Die Auswahl der Schmiermethode hängt von den Betriebsgeschwindigkeiten, Temperaturen und Umgebungsbedingungen ab. Die Fettschmierung bietet Einfachheit und erfordert nur minimalen Wartungsaufwand, geeignet für Anwendungen mit mittlerer Geschwindigkeit. Die Ölschmierung ermöglicht eine hervorragende Wärmeableitung bei Hochgeschwindigkeitsvorgängen und erleichtert die Kontaminationskontrolle durch Filtersysteme. Einige Anwendungen nutzen eine Öl-Luft-Schmierung, die eine effiziente Ölförderung mit minimalem Flüssigkeitsverbrauch kombiniert.
Sobald Lagerkomponenten abplatzen, reißen oder stark abgenutzt sind, erweist sich eine Reparatur als weder praktikabel noch wirtschaftlich. Wälzlager sind als abgedichtete Systeme konzipiert und der Austausch interner Komponenten wäre unerschwinglich teuer. Die branchenübliche Praxis sieht einen vollständigen Austausch des Lagers nach Erkennung eines Ausfalls vor. Vorbeugende Wartung und Zustandsüberwachung stellen die kostengünstigsten Ansätze zur Verwaltung der Lagerzuverlässigkeit und zur Vermeidung unerwarteter Geräteausfallzeiten dar.
