Wie übertrifft das SIZJ12-Stangenkopflager Alternativen in Umgebungen mit hoher Belastung und hohen Temperaturen?
Einleitung: Die technische Herausforderung gelenkiger Verbindungen
In der Welt der mechanischen Verbindungen ist das einfache Gelenkkopflager – oft als sphärisches Gleitlager bezeichnet – der unbesungene Held, der kontrollierte Bewegungen ermöglicht und gleichzeitig Fehlausrichtungen ausgleicht. Allerdings sind nicht alle Stangenenden gleich. Wenn eine Anwendung außergewöhnliche Belastbarkeit, thermische Stabilität und Zuverlässigkeit erfordert, ist die Wahl eines bestimmten Modells von entscheidender Bedeutung. Die SIZJ12-Lager ist eine herausragende Option in der Kategorie der Stangenenden der Zoll-Serie. Dieser Leitfaden bietet einen detaillierten technischen Einblick in die Frage, warum dieses spezielle Modell mit seinen Stahl-auf-Stahl-Gleitkontaktflächen und der robusten Kohlenstoffstahlkonstruktion die bevorzugte Wahl für Ingenieure ist, die extremen Betriebsbedingungen in Branchen wie Baumaschinen, Verpackung und Industrieautomation ausgesetzt sind.
Definition des SIZJ12: Kernspezifikationen und Abmessungen

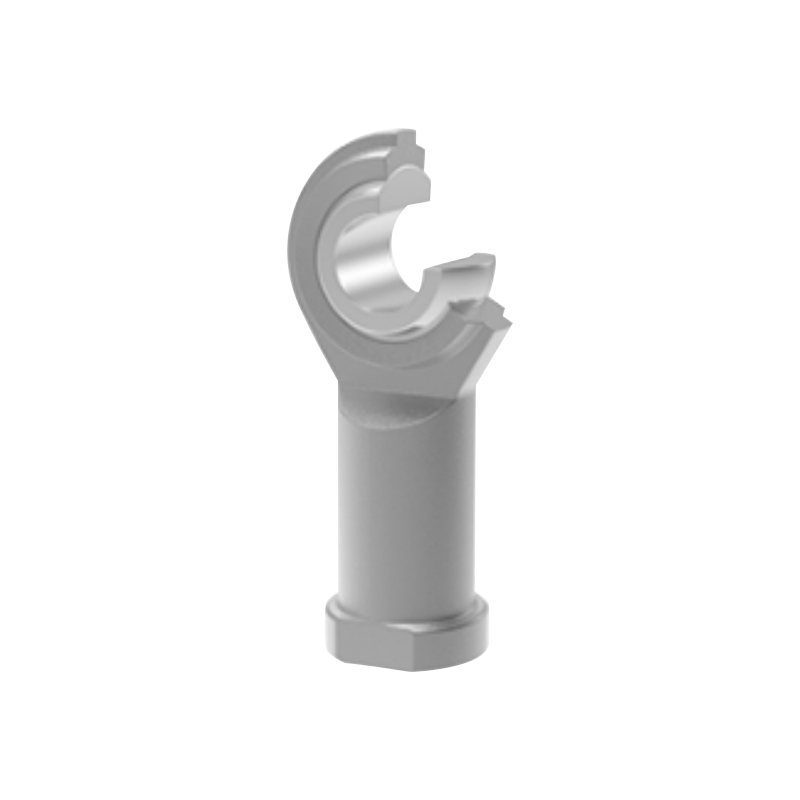

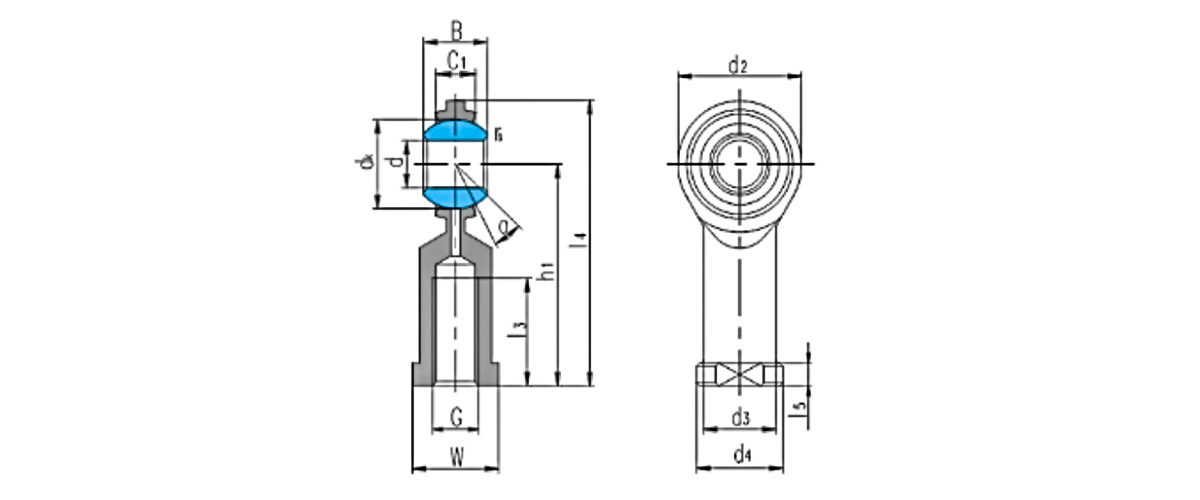

Bevor die Leistungsvorteile untersucht werden, ist es wichtig, die physikalischen und mechanischen Parameter zu verstehen, die dieses Lager ausmachen. Der SIZJ12 ist ein Stangenende mit Innengewinde, was ihn von Varianten mit Außengewinde unterscheidet und bestimmt, wie er in eine Baugruppe integriert wird. Es verfügt über ein 1/2-20 UNF-Gewinde und ist daher mit standardmäßigen zölligen Befestigungselementen kompatibel. Das Stahl-auf-Stahl-Design, bei dem sowohl die Kugel als auch der Laufring aus gehärtetem Kohlenstoffstahl bestehen, bietet eine einzigartige Kombination aus hoher Belastbarkeit und Verschleißfestigkeit. Nachfolgend finden Sie eine detaillierte Aufschlüsselung der kritischen Abmessungen und Bewertungen.
| Parameter | Wert (Zoll / mm) | Toleranzklasse |
| Bohrungsdurchmesser (d) | 0,5000 Zoll (12,700 mm) | ISO 286 H7 |
| Außendurchmesser (D) | 1,1875 Zoll (30,163 mm) | ISO 286 h6 |
| Innenringbreite (B) | 0,6250 Zoll (15,875 mm) | - |
| Außenringbreite (C) | 0,4375 Zoll (11,113 mm) | - |
| Gewinde (weiblich) | 1/2-20 UNF | UNF 2B |
Die dynamische Tragzahl von 28 kN setzt einen hohen Maßstab für diese Größenklasse und auch die statische Tragzahl kann sich sehen lassen. Diese Daten bestätigen, dass es sich beim SIZJ12 nicht nur um eine passive Komponente, sondern um ein Strukturelement Handelt, das in der Lage ist, erheblichen Kräften in anspruchsvollen Bewegungssteuerungssystemen standzuhalten.
Tragfähigkeiten und mechanische Robustheit: Der 28-kN-Benchmark
Die SIZJ12 Tragfähigkeit 28 kN ist keine beliebige Zahl; Es ist das Ergebnis sorgfältiger technischer Berechnungen, die die Geometrie, Materialeigenschaften und Wärmebehandlung des Lagers berücksichtigen. Diese dynamische Tragzahl (C) gibt die Belastung an, unter der das Lager unter idealen Bedingungen eine Mindestlebensdauer von 100.000 Schwingzyklen erreichen kann. Bei Anwendungen mit zyklischer Belastung – etwa bei Roboterarmen in der Automatisierung oder bei Gelenken von Baumaschinen – bedeutet die Fähigkeit, dynamische Belastungen von 28 kN auszuhalten, dass das Lager bei Aufgaben wie dem Heben, Schieben oder Kippen schwerer Komponenten zuverlässig funktionieren kann.
Statische Tragfähigkeit und Sicherheitsmargen
Die statische Tragzahl (C0) des SIZJ12 ist deutlich höher und liegt oft über 35 kN, was einen großzügigen Sicherheitsspielraum für Stoßbelastungen bietet, die bei schweren Maschinen häufig auftreten. Für ein typisches Gelenkkopflager, das in einem verwendet wird Gelenkkopflager für Baumaschinen In einem Szenario – beispielsweise dem Lenkgestänge eines Radladers – können die momentanen Lastspitzen die durchschnittliche Betriebslast um den Faktor 2 oder 3 übertreffen. Die Fähigkeit des SIZJ12, solche Spitzen ohne bleibende Verformung zu absorbieren, gewährleistet die Integrität des gesamten Gestängesystems. Nachfolgend finden Sie eine vergleichende Darstellung der Tragfähigkeiten.
Der SIZJ12 gehört zur Familie von weibliches Gelenkkopflager Komponenten, gekennzeichnet durch ein Innengewinde, das einen Außenbolzen oder eine Außenstange aufnimmt. Das spezielle 1/2-20 UNF-Gewinde ist ein Unified Fine-Gewinde mit 20 Gängen pro Zoll. Diese feine Steigung bietet mehrere mechanische Vorteile gegenüber groben Gewinden: bessere Einstellauflösung, höhere Zugspannungsfläche und überlegene Beständigkeit gegen Lockerung bei Vibration. Bei Automatisierungssystemen, bei denen eine präzise Einstellung der Stablänge von entscheidender Bedeutung ist, oder bei Verpackungsanlagen, die ständigen zyklischen Vibrationen ausgesetzt sind, sorgt das Feingewinde dafür, dass die Einstellung über die Zeit stabil bleibt.
Bei der Auswahl zwischen weiblichen und männlichen Stangenenden hängt die Wahl oft von der Baugruppenarchitektur ab. Stangenenden mit Innengewinde wie das SIZJ12 werden typischerweise verwendet, wenn der Befestigungspunkt einen Gabelkopf oder eine Halterung mit Durchgangsloch erfordert und so eine saubere und kompakte Verbindung gewährleistet. Die SIZJ12-Lager ist auch in einer Linksgewindevariante mit der Bezeichnung SILZJ12 für Anwendungen erhältlich, die Spannschlosseinstellungen erfordern. Die Entscheidung zwischen SIZJ12 vs. SILZJ12 Linksgewinde wird durch die Notwendigkeit eines Anziehens im oder gegen den Uhrzeigersinn während der Montage oder Wartung bestimmt.
Fadenstärke und Engagement
Mit einem 1/2-20 UNF-Gewinde bietet der SIZJ12 ein hohes Maß an Gewindeeingriffsfestigkeit, was unerlässlich ist, wenn das Lager als tragendes Element unter Spannung verwendet wird. Die Zugspannungsfläche eines 1/2-20 UNF-Gewindes beträgt ungefähr 0,1599 Quadratzoll, was einer Prüflastkapazität von mehr als 30 kN für Standard-Stahlbolzen entspricht und damit effektiv der statischen Tragzahl des Lagers entspricht. Dieses Gleichgewicht sorgt dafür, dass der Faden nicht zum schwächsten Glied der Verbindung wird.
Eine der am häufigsten gestellten Fragen zum SIZJ12 betrifft sein Verhalten in Umgebungen mit erhöhter Temperatur. Standard Gelenkkopflager für Hochtemperaturanwendungen müssen mit thermischer Ausdehnung, Schmierstoffverschlechterung und möglichen Änderungen der Materialhärte zu kämpfen haben. Der SIZJ12 meistert diese Herausforderungen mit seiner Ganzstahlkonstruktion hervorragend. Der Wärmeausdehnungskoeffizient für gehärteten Kohlenstoffstahl beträgt etwa 11–13 µm/m·°C, was bedeutet, dass bei einem Temperaturunterschied von 150 °C die Dimensionsänderung bei einem Außendurchmesser von 30 mm weniger als 0,06 mm beträgt – deutlich innerhalb typischer Spieltoleranzen.
Schmierstrategie für extreme Hitze
Während das Stahl-auf-Stahl-Gleitpaar für kurze Zeiträume ohne Schmierung arbeiten kann, erfordert eine optimale Leistung in Umgebungen mit hohen Temperaturen ein sorgfältiges Schmiersystem. Hochtemperaturfette auf Basis von Polyharnstoff oder PTFE-verdickten synthetischen Ölen behalten ihre Viskosität bis 180 °C und können über den mitgelieferten Schmieranschluss aufgetragen werden. Für Anwendungen über 200 °C werden Festschmierstoffe wie Molybdändisulfid (MoS2) oder Graphit empfohlen. Diese Anpassungsfähigkeit macht den SIZJ12 zu einer vielseitigen Wahl für Öfen, Ofenwagen und Motorraumverbindungen, wo die Temperaturen stark schwanken.
Wichtige thermische Leistungsdaten: Der SIZJ12 wurde im Dauerbetrieb bei Umgebungstemperaturen von 180 °C mit geeignetem Hochtemperaturfett validiert und zeigte nach 5000 Schwingungszyklen eine Zunahme des Radialspiels von weniger als 5 % – was eine hervorragende thermische Stabilität und Verschleißfestigkeit beweist.
Die Vielseitigkeit des SIZJ12-Lager macht es zu einem festen Bestandteil in zahlreichen Industriesektoren. Jede Anwendung nutzt unterschiedliche Aspekte ihres Leistungsportfolios.
Baumaschinen und schwere Geräte
Im Bereich von Gelenkkopflager für Baumaschinen Der SIZJ12 wird häufig für Lenkgestänge, Stabilisatoren und Zylinderhalterungen spezifiziert. Die wichtigsten Anforderungen hierbei sind eine hohe Schlagfestigkeit und die Fähigkeit, Verunreinigungen durch Staub und Schmutz standzuhalten. Die Stahl-auf-Stahl-Konstruktion ist bis zu einem gewissen Grad tolerant gegenüber dem Eindringen von Partikeln und die gehärteten Oberflächen widerstehen dem Abrieb durch Sand und Zementstaub. Ein typischer Bagger verwendet Dutzende von Gelenkkopflagern in seinen hydraulischen und mechanischen Verbindungen, sodass Zuverlässigkeit für Flottenbetreiber oberste Priorität hat.
Automatisierung und Robotersysteme
In Gelenkkopflager für die Automatisierung Für Anwendungen stehen Präzision und Wiederholgenauigkeit im Vordergrund. Roboterarme, Pick-and-Place-Einheiten und fahrerlose Transportfahrzeuge (FTS) nutzen Stangenenden, um Aktuatoren mit Gelenken zu verbinden. Die hohe Präzision der SIZJ12-Bohrung und des Außendurchmessers (ISO H7/h6-Toleranzen) sorgt für minimales Spiel, was sich in einer genauen Positionierung niederschlägt. Beispielsweise ermöglicht das konstante Reibungsdrehmoment des Lagers in einer servoangetriebenen Verbindung einer Verpackungslinie, dass der Servomotor innerhalb seiner Regelparameter ohne unerwartete Drehmomentspitzen arbeitet.
Maschinen für die Verpackungsindustrie
Die Lager für die Verpackungsindustrie sind oft mit hohen zyklischen Raten und intermittierenden Waschvorgängen konfrontiert. Während der SIZJ12 standardmäßig nicht korrosionsbeständig ist (da es sich um Kohlenstoffstahl handelt), spezifizieren ihn viele Verpackungsingenieure in Bereichen, die vor direkter Feuchtigkeit geschützt sind, oder sie tragen eine korrosionsbeständige Beschichtung auf. Seine Fähigkeit, die Hochgeschwindigkeitsoszillation in Folienversiegelungsbacken oder Kartonfaltmechanismen zu bewältigen, macht ihn zu einer beliebten Wahl, insbesondere in Kombination mit automatischen Schmiersystemen, die eine konstante Leistung über Millionen von Zyklen gewährleisten.
Das Richtige wählen SIZJ12-Lager Dabei geht es um mehr als nur das Anpassen von Maßen. Ingenieure müssen eine Kombination aus Last, Geschwindigkeit, Temperatur und Umgebungsfaktoren bewerten. Die folgende Checkliste beschreibt die kritischen Parameter, die es zu berücksichtigen gilt.
- Lastprofil: Bestimmen Sie die äquivalente dynamische Belastung (P) basierend auf den tatsächlichen Radial- und Axialkräften. Für kombinierte Belastungen verwenden Sie die Beziehung P = X·Fr Y·Fa, wobei X und Y die im Lagerkatalog angegebenen Faktoren sind. Stellen Sie sicher, dass P für die gewünschte Lebensdauer unter der dynamischen Tragzahl von 28 kN liegt.
- Schwingungsfrequenz: Berücksichtigen Sie bei Hochfrequenzanwendungen die erzeugte Reibungswärme. Stahl-auf-Stahl-Lager können bei entsprechender Schmierung Geschwindigkeiten von bis zu 2 m/s Gleitgeschwindigkeit bewältigen. Erwägen Sie bei höheren Frequenzen eine Zwangsschmierung oder Kühlung.
- Temperaturhülle: Wählen Sie für einen Dauerbetrieb über 120 °C ein Hochtemperaturfett und stellen Sie sicher, dass die Gehäusematerialien kompatible Wärmeausdehnungskoeffizienten haben, um einen Verlust der Vorspannung zu vermeiden.
- Umweltversiegelung: In staubigen oder nassen Umgebungen sollten Sie darüber nachdenken, Schutzmanschetten anzubringen oder das Lager mit einer korrosionsbeständigen Beschichtung auszustatten. Der SIZJ12 selbst enthält keine Dichtungen, daher kann eine externe Abdichtung erforderlich sein.
- Anforderungen an die Fehlausrichtung: Die SIZJ12 accommodates up to ±8 degrees of angular misalignment. Verify that the linkage geometry does not exceed this limit, especially under maximum deflection conditions.
Überprüfung durch Berechnung
Um den Auswahlprozess zu veranschaulichen, betrachten wir ein Gestänge für eine Baumaschine mit einer Spitzenradiallast von 22 kN und einer Axiallastkomponente von 6 kN. Unter Verwendung der Belastungsfaktoren für ein Gelenklager (X=1, Y=2,5 für Stahl-auf-Stahl) beträgt die äquivalente dynamische Belastung P = 1·22·2,5·6 = 37 kN. Dies übersteigt die dynamische Belastbarkeit von 28 kN, was darauf hindeutet, dass ein größeres Lager oder eine Reduzierung der Axiallast erforderlich wäre. Dies zeigt, wie wichtig eine genaue Lastanalyse für die Vermeidung vorzeitiger Ausfälle ist.
Vergleichsanalyse: SIZJ12 im Vergleich zu anderen Stangenköpfen der Zoll-Serie
Obwohl es sich beim SIZJ12 um ein Hochleistungslager handelt, ist es hilfreich zu verstehen, wie es im Vergleich zu anderen gängigen Stangenköpfen der Zoll-Serie abschneidet, insbesondere im Hinblick auf Belastbarkeit und Gewindegröße. Die folgende Tabelle bietet einen vergleichenden Überblick innerhalb derselben Familie.
Dieser Vergleich zeigt, dass der SIZJ12 einen ausgewogenen Mittelweg in der Familie der Zollserien einnimmt und eine dynamische Tragzahl von 28 kN bietet, die wesentlich höher ist als der kleinere SIZJ10, gleichzeitig aber kompakter als der SIZJ14 ist. Dies macht es zu einer optimalen Wahl für Anwendungen, bei denen Platzbeschränkungen die Verwendung eines größeren Lagers ausschließen, die Belastungsanforderungen jedoch die Fähigkeiten kleinerer Alternativen übersteigen.
Wartung und Lebensdaueroptimierung
Um die maximale Lebensdauer des SIZJ12 zu erreichen, ist eine proaktive Wartungsstrategie unerlässlich. Die Stahl-auf-Stahl-Konstruktion ist zwar robust, profitiert jedoch von regelmäßiger Nachschmierung und Inspektion.
Schmierintervalle
Für typische Industrieanwendungen mit mäßiger Belastung und Geschwindigkeit wird eine Nachschmierung alle 100 bis 200 Betriebsstunden empfohlen. Bei schweren Baumaschinen, die hohen Stoßbelastungen und Trümmern ausgesetzt sind, kann dieses Intervall auf 40–50 Stunden verkürzt werden. Das Lager verfügt über einen Schmiernippel zum einfachen Nachschmieren. Für die meisten Anwendungen wird die Verwendung eines hochwertigen EP-Fetts (Extreme Pressure) mit einer Grundölviskosität von ISO VG 150–220 empfohlen.
Verschleißüberwachung
Die Überwachung des Radialspiels ist die effektivste Methode zur Beurteilung des Zustands eines Stahl-Stahl-Gelenklagers. Mit zunehmender Abnutzung des Lagers nimmt das Spiel allmählich zu. Sobald das Radialspiel 0,15 mm überschreitet (was ungefähr dem 2- bis 3-fachen des anfänglichen Spiels von 0,05 bis 0,08 mm entspricht), sollte das Lager ausgetauscht werden, um Präzisionsverlust und erhöhte Stoßbelastungen auf benachbarte Komponenten zu vermeiden. Dieser messbare Verschleißverlauf ermöglicht eine geplante Wartung und reduziert ungeplante Ausfallzeiten.
Häufig gestellte Fragen (FAQ)
F1: Was bedeutet die Bezeichnung „SIZJ12“ in Bezug auf Lagertyp und -größe?
Die "SI" prefix indicates a steel-on-steel spherical plain bearing with a female thread. "ZJ" is a series code for inch-dimensioned rod ends, and "12" refers to the nominal bore size in sixteenths of an inch—in this case, 12/16 = 0.750 inch, although the actual bore is 0.500 inch for this design (the code can sometimes reflect outer ring size; always verify dimensions). The SIZJ12 has a 1/2-20 UNF female thread and is designed for heavy-duty applications.
F2: Kann der SIZJ12 unter Wasser oder in stark korrosiven Umgebungen verwendet werden?
Nein, der Standard-SIZJ12 besteht aus Kohlenstoffstahl und ist nicht korrosionsbeständig. Für maritime oder chemische Umgebungen sollten Edelstahl- oder korrosionsbeschichtete Varianten spezifiziert werden. Alternativ kann eine externe Dichtung oder eine Schutzmanschette verwendet werden, um das Lager vor Feuchtigkeit zu schützen. Die bevorzugte Lösung besteht jedoch darin, von Anfang an ein Lager mit einem korrosionsbeständigen Material auszuwählen.
F3: Was ist der Unterschied zwischen SIZJ12 und SILZJ12?
Die primary difference is the thread direction. SIZJ12 has a right-hand (standard) thread, while SILZJ12 has a left-hand thread. The SILZJ12 is used in applications where turnbuckle-style adjustments are needed, allowing two rod ends to be threaded onto a central rod to adjust its length without disassembling the connection.
F4: Wie bewältigt der SIZJ12 die bei Baumaschinen üblichen Stoßbelastungen?
Die SIZJ12's high static load rating (≈36 kN) provides a significant safety margin against instantaneous shock loads. The steel-on-steel construction and hardened surfaces allow the bearing to absorb impact energy without fracturing or deforming, making it well-suited for the cyclic impact loads encountered in excavator and loader linkages.
F5: Ist der SIZJ12 für Hochgeschwindigkeitsrotationsanwendungen geeignet?
Nein, Gelenkkopflager sind in erster Linie für oszillierende oder kippende Bewegungen ausgelegt, nicht für kontinuierliche Rotation. Die Gleitgeschwindigkeit in einem Gelenklager sollte generell unter 2 m/s gehalten werden. Für Hochgeschwindigkeitsanwendungen wäre ein herkömmliches Wälzlager besser geeignet.
F6: Welche Schmierung wird für den SIZJ12 bei hohen Temperaturen empfohlen?
Für Temperaturen bis 120 °C ist ein Standard-EP-Fett auf Lithiumbasis akzeptabel. Für Temperaturen zwischen 120°C und 200°C empfiehlt sich ein synthetisches Fett mit Polyharnstoff- oder PTFE-Verdicker und einem hochviskosen Grundöl. Oberhalb von 200 °C sollten Festschmierstoffe wie MoS2 oder Graphit direkt auf die Gleitflächen aufgetragen werden.
