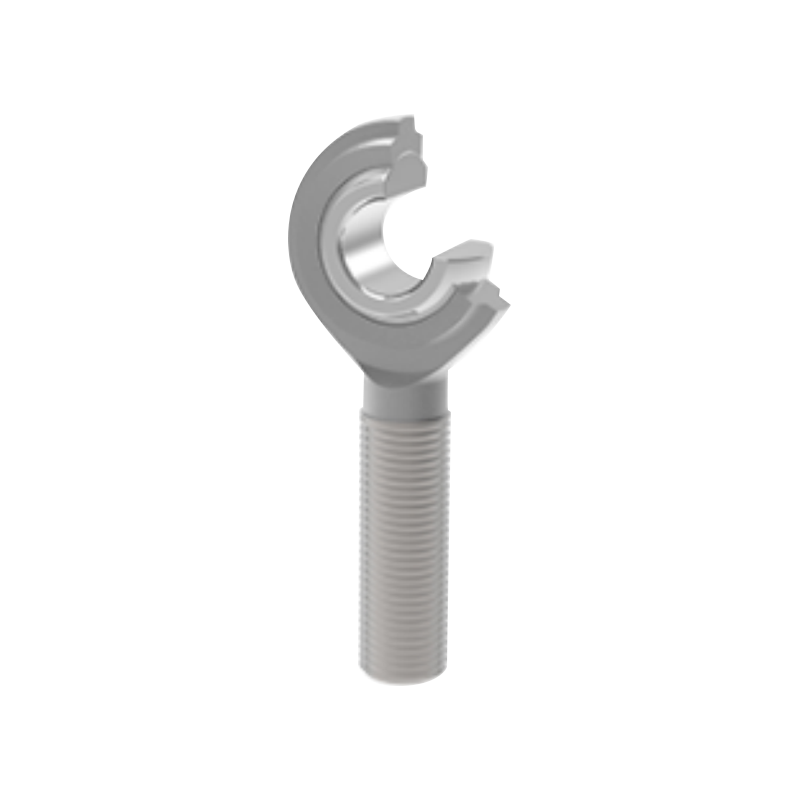

SAZJ-Extrusionsstangenkopflager

Die extrudierten Gelenkkopf-Gelenklager der SAZJ-Serie verfügen über einen Gelenkkopfkörper aus Kohlenstoffstahl mit einer verzinkten Oberfläche für hervorragende Korrosionsbeständigkeit. Der Innenring besteht aus gehärtetem und hartverchromtem Wälzlagerstahl und gewährleistet so Verschleißfestigkeit und hohe Präzision im Langzeiteinsatz. Das extrudierte Design des Lagers führt zu einer kompakten und zuverlässigen Struktur, die für verschiedene industrielle Anwendungen geeignet ist.

Kontaktieren Sie uns

VORHERIGE:SIZJ Hochpräzises Stangenendlager aus Kohlenstoffstahl NÄCHSTE:Mit Kupfer ausgekleidete Gelenkkopflager der SIBP-Serie

Beschreibung
Spezifikationen
Kontaktieren Sie uns

Betriebstemperaturbereich
50℃ bis 150℃, was einen stabilen Betrieb in Umgebungen mit extremen Temperaturen ermöglicht.

Schmiermethode
Die Lager bieten flexible Schmiermöglichkeiten: Außer bei kleinen Bohrungen (weniger als 6,35 mm) können andere Modelle über einen Ölbecher oder eine Öse am Stangenende geschmiert werden, was einen reibungslosen und langlebigen Betrieb gewährleistet.

Anpassungsoptionen
Es können unterschiedliche Gewindegenauigkeiten bereitgestellt werden, um unterschiedliche Präzisionsanwendungsanforderungen zu erfüllen.

Linksgewindeversion
Für Modelle mit Linksgewinde fügen Sie bitte „L“ oder „LH“ nach der Lagermodellnummer hinzu, zum Beispiel: SALZJ12 1/2 20UNF 2ALH.

Materialoptionen:
Der Stangenendkörper und der Innenring dieser Serie können aus Edelstahl gefertigt werden und eignen sich für Anwendungen, die eine höhere Korrosionsbeständigkeit erfordern. Nach der Modellnummer wird ein „X“ hinzugefügt, um die Edelstahlversion anzuzeigen, zum Beispiel: SAZJ…/X.

Anwendungen:
Gelenkkopf-Gelenklager der SAZJ-Serie werden häufig in verschiedenen Geräten eingesetzt, die hohe Präzision, hohe Steifigkeit und lange Haltbarkeit erfordern, und eignen sich besonders für Industrieroboter, medizinische Geräte, Luft- und Raumfahrt sowie Präzisionsinstrumente.

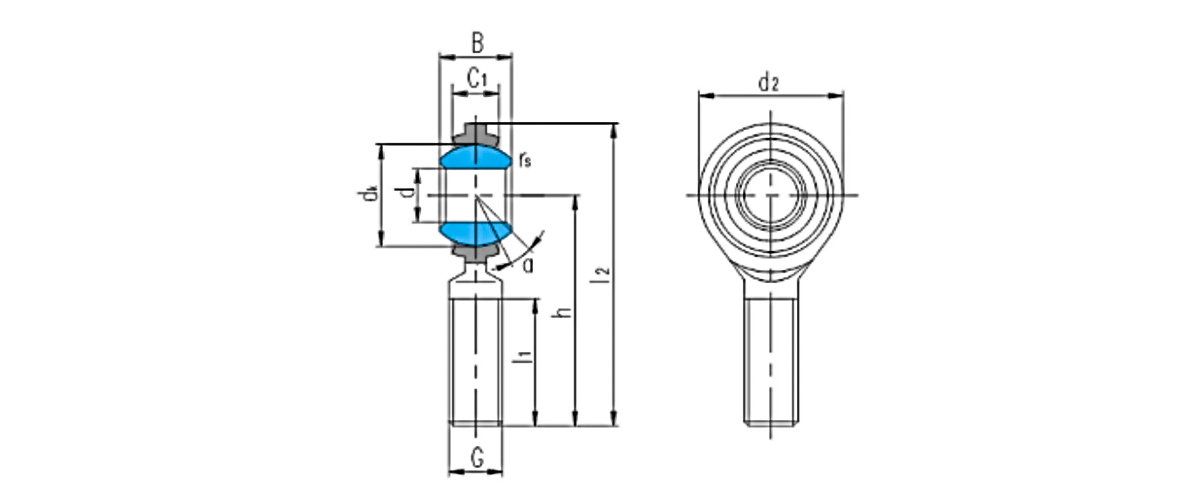

Lagerbier Nummer	Abmessungen mm/Zoll											Bewertungen geladen kN		Gewicht ≈kg
Lagerbier Nummer	d	B	dₖ	C₁ max	d₂	G UNF-2A	h	Ich₁ min	Ich₂	rₛ min	α° ≈	Dynamisch	Statisch	Gewicht ≈kg
SAZJ4	4.83	7.92	11.1	5.94	15.88	10-32	31.75	19.05	39.70	0.3	10	3.6	3.8	0.014
SAZJ4	0.19	0.312	0.437	0.234	0.625	10-32	1.25	0.75	1.563	0.012	10	3.6	3.8	0.014
SAZJ6	6.35	9.53	12.7	6.35	19.05	1/4-28	39.67	25.40	49.20	0.3	13.5	5.4	6.6	0.018
SAZJ6	0.25	0.375	0.5	0.25	0.75	1/4-28	1.562	1	1.937	0.012	13.5	5.4	6.6	0.018
SAZJ7	7.94	11.10	15.88	7.92	22.23	16.-24.05	47.63	31.75	58.72	0.3	11	8.5	12	0.032
SAZJ7	0.3125	0.437	0.625	0.312	0.875	16.-24.05	1.875	1.25	2.312	0.012	11	8.5	12	0.032
SAZJ9	9.53	12.70	18.26	9.12	25.40	3/8-24	49.23	31.75	61.93	0.6	11	11	16	0.050
SAZJ9	0.375	0.5	0.719	0.359	1	3/8-24	1.938	1.25	2.438	0.024	11	11	16	0.050
SAZJ11	11.11	14.27	20.62	10.31	28.58	16.-20.07	53.98	34.93	68.28	0.6	10.5	14	21	0.068
SAZJ11	0.4375	0.562	0.812	0.406	1.125	16.-20.07	2.125	1.375	2.688	0.024	10.5	14	21	0.068
SAZJ12	12.7	15.88	23.81	11.50	33.32	1/2-20	61.93	38.10	78.59	0.6	10	18	28	0.11
SAZJ12	0.5	0.625	0.937	0.453	1.312	1/2-20	2.438	1.5	3.094	0.024	10	18	28	0.11
SAZJ15	15.88	19.05	28.58	12.29	38.10	5/8-18	66.68	41.28	85.73	0.6	13	23	29	0.16
SAZJ15	0.625	0.75	1.125	0.484	1.5	5/8-18	2.625	1.625	3.375	0.024	13	23	29	0.16
SAZJ19	19.05	22.23	33.32	15.06	44.45	3/4-16	73.03	44.45	95.25	0.6	12	34	44	0.26
SAZJ19	0.75	0.875	1.312	0.593	1.75	3/4-16	2.875	1.75	3.75	0.024	12	34	44	0.26
