Was macht das SI5TK-Lager zur idealen wartungsfreien Lösung für Miniaturgestänge?

Verständnis des SI5TK-Lagers in Präzisionsbewegungssystemen

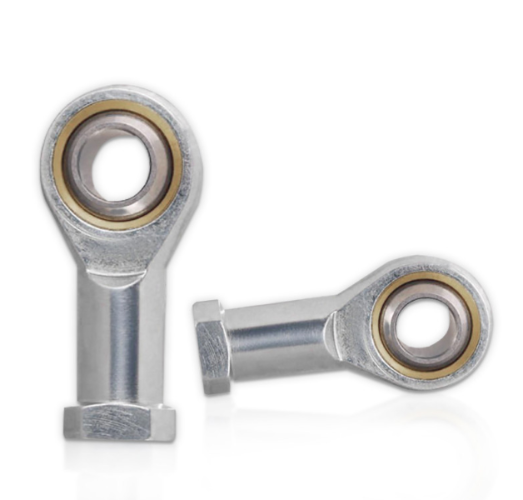

Wenn Ingenieure und Beschaffungsspezialisten nach einem kompakten, selbstschmierenden Gelenkkopf suchen, der ein ständiges Schmiermittel überflüssig macht, dann ist der SI5TK-Lager Stellt sich häufig als Bezugspunkt heraus. Dieser Miniatur-Gelenkkopf gehört zur SI5T/K-Serie, einer Familie vollständig selbstschmierender Gelenklager, die für oszillierende Bewegungen bei niedrigerer Geschwindigkeit ausgelegt sind. Im Gegensatz zu herkömmlichen Metall-auf-Metall-Verbindungen, die regelmäßig geölt werden müssen, ist bei dieser Einheit eine PTFE-Verbundauskleidung direkt in die sphärische Laufbahn integriert. Das Ergebnis ist eine wartungsfreie Komponente, die in enge Baugruppen passt, ohne Einbußen bei der Belastbarkeit oder Ausrichtungsflexibilität.

Dieser Artikel enthält eine detaillierte technische Aufschlüsselung des SI5TK-Gelenkkopfes, einschließlich der vollständigen Maßtabelle, der Materialzusammensetzung, der Umgebungsgrenzwerte und der Anwendungsszenarien. Alle Parameter sind aus dem Datenblatt des Herstellers enthalten, sodass Sie eine fundierte Auswahlentscheidung treffen können, ohne auf mehrere Quellen verweisen zu müssen.

SI5TK-Lagerabmessungen und detaillierte Spezifikationen

Der Abmessungsbereich des SI5TK-Lagers wird durch seine 5-mm-Bohrung und das M5x0,8-Innengewinde definiert. Diese beiden Merkmale bestimmen, wie das Stangenende an den passenden Wellen und Gewindestangen befestigt wird. In der folgenden Tabelle sind alle kritischen Abmessungen in Millimetern aufgeführt, entsprechend dem Standarddatenblatt für die SI5T/K-Serie.

Der zulässige Neigungswinkel von 13 Grad ist eine Kennzahl. Dies bedeutet, dass der SI5TK-Gelenkkopf eine Fehlausrichtung zwischen der Welle und dem Gehäuse ausgleichen kann, ohne zu klemmen. Die dynamische Belastbarkeit von 5,7 kN und die statische Belastbarkeit von 6,0 kN weisen darauf hin, dass dieses Lager für leichte bis mittelschwere Belastungen geeignet ist, was mit seinem Gewicht von 16 Gramm und seiner geringen Stellfläche übereinstimmt.

Material- und Umgebungsparameter des SI5TK-Lagers

Die Leistung eines jeden Stangenenden hängt von den für seine Konstruktion verwendeten Materialien ab. Das SI5TK-Lager kombiniert einen Kohlenstoffstahlkörper mit einer gehärteten Stahlkugel und einer PTFE-Verbundauskleidung. Jede Schicht erfüllt eine bestimmte Funktion in Bezug auf Verschleißfestigkeit, Korrosionsschutz und Selbstschmierung.

Materialzusammensetzung

• Stangenendkörper: Kohlenstoffstahl, verzinkt zum Schutz vor Rost.
• Innenball: GC15-Lagerstahl, vergütet auf HRC 58–64, mit Hartverchromung auf der Kugeloberfläche.
• Gleitreibungspaar: Stahl- und PTFE-Verbundauskleidung für ölfreie Selbstschmierung.

Die Hartverchromung der Kugel verringert die Reibung und schützt vor Korrosion, während die PTFE-Auskleidung während des Betriebs einen dünnen Film aus Polytetrafluorethylen auf die Kugeloberfläche überträgt. Dieser Transferfilm macht das SI5TK-Lager wartungsfrei.

Betriebstemperatur- und Bewegungsgrenzen

• Arbeitstemperatur: -30 °C bis 80 °C, bei kurzfristiger Einwirkung bis 120 °C.
• Bewegungsart: Niedrige Geschwindigkeitsoszillation und Kompensation kleiner Neigungswinkel. Nicht geeignet für kontinuierliche Hochgeschwindigkeitsrotation.

Diese Grenzwerte sind für Konstrukteure wichtig. Wenn eine Anwendung eine kontinuierliche Rotation oder Drehzahlen über einige hundert U/min erfordert, sollte ein anderer Lagertyp ausgewählt werden. Der SI5TK ist für hin- und hergehende oder oszillierende Bewegungen optimiert, bei denen sich das Gelenk unter Last selbst ausrichten muss.

Produktvorteile und Designvorteile

Der SI5TK-Gelenkkopf bietet mehrere praktische Vorteile, die die Montagezeit und die langfristigen Wartungskosten reduzieren. Die folgende Liste fasst die wichtigsten Vorteile zusammen, die im technischen Datenblatt aufgeführt sind.

1. Wartungsfreie Selbstschmierung: Die PTFE-Verbundauskleidung macht Ölen, Öldüsen oder Schmiernippel überflüssig. Das Lager kann sofort eingebaut und verwendet werden.
2. Entschädigung großer Fehlstellungen: Ein maximaler Neigungswinkel von 13 Grad gleicht Installationsfehler aus, ermöglicht eine Wellendurchbiegung und verhindert Kantenbelastungen.
3. Kompakt und leicht: Mit einem Miniaturprofil und einem Gewicht von nur etwa 16 Gramm eignet es sich für leichte mechanische Strukturen.
4. Zuverlässige Tragfähigkeit: Die gehärtete Kugel und das verzinkte Gehäuse bewältigen radiale, axiale und kombinierte Belastungen bei oszillierenden Anwendungen.
5. Oberflächenkorrosionsbeständigkeit: Die Verzinkung des Gehäuses und das Hartchrom der Kugel widerstehen Rost und Umwelteinflüssen.
6. Einfache Montage: Innengewinde und ein kompaktes Gehäuse ermöglichen eine einfache Montage. Rechtsgewinde ist Standard; Für die Längenverstellung mit Spannschloss ist das Linksgewinde SI5TL/K erhältlich.
7. Sauberer als ölgeschmierte Alternativen: Im Vergleich zu ölgeschmierten Gelenkköpfen verfügt der SI5TK über keine Öldüse, wodurch er kompakter und für versiegelte oder ölempfindliche Geräte geeignet ist.

Diese Vorteile gehen mit spezifischen Einschränkungen einher. Das SI5TK-Lager ist nicht für eine kontinuierliche Hochgeschwindigkeitsrotation ausgelegt. Der PTFE-Liner ist außerdem nicht für extrem hohen Druck oder stark verschmutzte Umgebungen mit abrasivem Staub geeignet. Für eine lange Lebensdauer ist die Auswahl des richtigen Lagers für die Betriebsbedingungen von entscheidender Bedeutung.

Typische Anwendungsszenarien für SI5TK-Lager

Das SI5TK gehört zur Kategorie der Miniatur-Fischaugengelenke mit geringer Belastung und wird häufig in Gestängen, Schubstangen und Zugmechanismen verwendet. Typisch sind folgende Anwendungsbereiche.

• Automatisierungsausrüstung: Kleine Führungsmechanismen, Pneumatikzylinder, Miniatur-Servoschubstangen, einstellbare Gestänge.
• Robotik und Modellle: Lernroboter, Roboterarmgelenke, Verbindungen für Luft- und Raumfahrt- und Rennmodelle.
• Verpackungs- und Leichtmaschinen: Kleine Schwenkmechanismen, Spannzugstangen.
• Arbeits- und Werkzeugausstattung: Verstellbare Stützen, kleine Push-Pull-Mechaniken.
• Allgemeine Maschinen: Miniatur-Hydraulikzylinderenden, Verbindungen für Fitnessgeräte, Prüfgeräte.

In all diesen Fällen bietet das SI5TK-Lager einen kompakten Drehpunkt, der sich selbst ausrichtet und keine Schmierung erfordert. Sein M5x0,8-Innengewinde nimmt standardmäßig metrische Gewindestangen auf und erleichtert so die Integration in bestehende Designs.

Übersicht und Auswahlhilfe für die SI5T/K-Serie

Das SI5TK-Lager ist Teil der SI5T/K-Serie vollständig selbstschmierender Gelenkkopflager. Die Serie umfasst mehrere Bohrungsgrößen und Gewindespezifikationen. Das Verständnis der Serie hilft bei der Auswahl einer anderen Größe für ein entsprechendes Projekt.

Das Suffix L weist auf ein Linksgewinde hin, zum Beispiel SI5TL/K. Linksgewinde sind bei Spannschlossbaugruppen nützlich, bei denen durch Drehen des Stangenendes die Gesamtlänge angepasst wird. Für Anwendungen, die eine höhere Korrosionsbeständigkeit erfordern, sind auch Edelstahlversionen mit dem Zusatz X erhältlich. Diese Serienoptionen ermöglichen es Konstrukteuren, für eine Reihe von Maschinengrößen die gleiche selbstschmierende Stangenkopftechnologie zu verwenden.

Auswahltipps für SI5TK-Lager

• Verwenden Sie das SI5TK-Lager nur für Hin- und Herbewegungen mit höherer Geschwindigkeit. Es ist nicht für eine kontinuierliche Hochgeschwindigkeitsrotation geeignet.
• Für tatsächliche Arbeitslasten wird empfohlen, als Sicherheitsmarge nicht mehr als ein Drittel der statischen Tragzahl zu verwenden. Für den SI5TK bedeutet das, die Dauerbetriebslasten unter etwa 2,0 kN zu halten.
• Bestätigen Sie die für die Baugruppe erforderliche Gewinderichtung. Rechtsgewinde ist Standard; Geben Sie bei Bedarf ein Linksgewinde an.
• Berücksichtigen Sie den Betriebstemperaturbereich. Standardgeräte bewältigen Temperaturen von -30 °C bis 80 °C, mit kurzfristigen Spitzentemperaturen bis zu 120 °C.
• Vermeiden Sie abrasiven Staub und Hochdruckumgebungen, die den PTFE-Liner beschädigen können.

Häufig gestellte Fragen zum SI5TK-Lager

F1: Welche Gewindegröße hat das SI5TK-Lager?

Das SI5TK-Lager verwendet ein M5x0,8-Innengewinde mit 6H-Präzision. Hierbei handelt es sich um ein standardmäßiges metrisches Feingewinde, das M5-Gewindestangen und -bolzen aufnimmt.

F2: Ist das SI5TK-Lager links- oder rechtsgängig?

Der Standard SI5TK hat ein Rechtsgewinde. Eine Linksgewindeversion ist als SI5TL/K erhältlich. Die Verwendung eines rechten und eines linken Stangenendes in einem Gestänge ermöglicht die Längenverstellung durch Drehen der Pleuelstange.

F3: Benötigt das SI5TK-Lager eine Schmierung?

Nein. Das SI5TK-Lager ist ein wartungsfreier, selbstschmierender Gelenkkopf. Seine PTFE-Verbundauskleidung macht Öl oder Fett überflüssig. Es verfügt über keine Öldüse und kann direkt installiert und verwendet werden.

F4: Wie groß ist der maximale Neigungswinkel des SI5TK-Lagers?

Der zulässige Neigungswinkel beträgt 13 Grad. Dadurch kann das Lager eine Fehlausrichtung zwischen der Welle und dem Gehäuse ausgleichen, ohne dass es zu Verklemmungen oder Kantenbelastungen kommt.

F5: Welche Belastungswerte gelten für das SI5TK-Lager?

Die dynamische Tragzahl beträgt 5,7 kN und die statische Tragzahl beträgt 6,0 kN. Für den Dauerbetrieb wird empfohlen, die Arbeitslast innerhalb eines Drittels der statischen Nennleistung, also etwa 2,0 kN, einzuhalten.

F6: Kann das SI5TK-Lager in Hochgeschwindigkeitsanwendungen eingesetzt werden?

Nein. Das SI5TK-Lager ist für langsame Schwing- und Kippbewegungen ausgelegt. Es ist nicht für eine kontinuierliche Hochgeschwindigkeitsrotation geeignet. Der PTFE-Liner und das Design des Kugelpaares sind für die Hin- und Herbewegung optimiert.

F7: Was ist der Betriebstemperaturbereich des SI5TK-Lagers?

Das standardmäßige SI5TK-Lager arbeitet bei -30 °C bis 80 °C, bei kurzfristiger Belastung bis zu 120 °C. Höhere Temperaturen können die PTFE-Auskleidung beschädigen und die Lebensdauer verkürzen.

F8: Welche Materialien werden im SI5TK-Lager verwendet?

Der Körper des Stangenendes besteht aus verzinktem Kohlenstoffstahl. Die Innenkugel besteht aus GC15-Lagerstahl, gehärtet auf HRC 58–64, mit einer hartverchromten sphärischen Oberfläche. Der Gleitkontakt besteht aus Stahl und einer PTFE-Verbundauskleidung.
