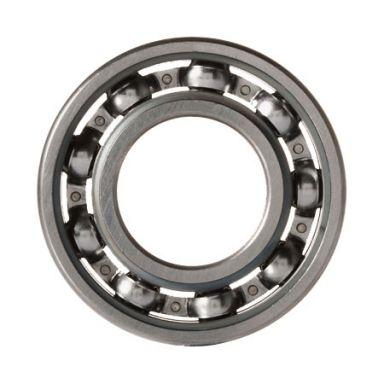

A 6224 Lager stellt einen wesentlichen Bestandteil moderner Industriemaschinen dar. Einreihige Rillenkugellager gehören zu den vielseitigsten und am weitesten verbreiteten Lagertypen in der Fertigungs-, Automobil- und Energiebranche. Diese Lager tragen radiale Belastungen und moderate axiale Belastungen durch ein einfaches, aber effektives Design mit Stahlkugeln, die in Rillenringen untergebracht sind.
Das tiefe Rillendesign erzeugt einen kontinuierlichen Lastpfad um das Lager herum und verteilt die Spannung gleichmäßig auf alle Wälzkörper. Diese Architektur ermöglicht eine reibungslose Rotation unter anspruchsvollen Bedingungen bei gleichzeitig hoher Betriebszuverlässigkeit. Die 6224 einreihiges Rillenkugellager Die Bezeichnung folgt internationalen ISO-Standards und gibt spezifische Maß- und Leistungsmerkmale an, auf die sich Ingenieure in globalen Lieferketten verlassen können.
Rillenkugellager verfügen über mehrere entscheidende Designelemente, die zu ihrer weiten Verbreitung in industriellen Umgebungen beitragen.
Die Präzisionsfertigung dieser Komponenten sorgt für minimale Vibrationen und Geräusche während des Betriebs. Die Qualität der Oberflächenbeschaffenheit der Laufbahnrillen hat direkten Einfluss auf die Lagerlebensdauer und die Laufruhe. Moderne Produktionstechniken halten Toleranzen im Mikrometerbereich ein, sodass Lager in vielen Anwendungen Drehzahlen von mehr als 10.000 U/min erreichen können.
Im Gegensatz zu anderen Lagertypen eignen sich Rillenlager hervorragend für die Bewältigung kombinierter Belastungsszenarien. Durch die Geometrie können Kugeln sowohl radiale Lasten senkrecht zur Welle als auch geringe axiale Lasten parallel zur Wellenrichtung aufnehmen. Diese Eigenschaft der doppelten Kapazität macht in vielen Anwendungen den Bedarf an mehreren Lagertypen überflüssig, wodurch die Designkomplexität und die Systemkosten reduziert werden.
Das Verständnis der Maß- und Leistungsspezifikationen hilft Ingenieuren bei der Auswahl geeigneter Lager für bestimmte Anwendungen.
| Parameter | Wert | Einheit |
|---|---|---|
| Bohrungsdurchmesser (d) | 120 | mm |
| Außendurchmesser (D) | 215 | mm |
| Breite (B) | 40 | mm |
| Minimaler Verrundungsradius (r) | 2.1 | mm |
| Gewicht | 5.27 | kg |
| Bohrungstyp | Zylindrische Bohrung | - |
| Rollelement | Stahlkugel, einreihig | - |
| Leistungsmetrik | Bewertung |
|---|---|
| Dynamische Tragzahl (Cr) | 146 kN |
| Statische Tragzahl (Cor) | 118 kN |
| Geschwindigkeitsbegrenzung für Ölschmierung | 6300 U/min |
| Geschwindigkeitsbegrenzung für Fettschmierung | 4000 U/min |
| Betriebstemperaturbereich | -30 bis 120 Grad Celsius |
| Toleranzklassifizierung | C0-Standard, aufrüstbar auf C3/C4 |
Das 6224-Lager ist in mehreren Konfigurationen erhältlich, um verschiedenen Betriebsumgebungen gerecht zu werden:
Rillenlager bieten außergewöhnliche Leistung in mehreren Betriebsdimensionen. Ihre einfache Geometrie ermöglicht eine geringere Reibung im Vergleich zu komplexen Lagerkonstruktionen, was zu einem geringeren Energieverbrauch in Industriesystemen führt. Der Kontaktwinkel von null Grad zwischen Kugeln und Laufbahnen ermöglicht es diesen Lagern, Stoßbelastungen effektiv zu bewältigen und plötzliche Kraftspitzen ohne vorzeitigen Ausfall zu absorbieren.
Ein weiterer wesentlicher Vorteil ist die thermische Stabilität. Stahlkonstruktionsmaterialien behalten über den angegebenen Temperaturbereich hinweg konsistente mechanische Eigenschaften bei und gewährleisten so eine vorhersehbare Leistung sowohl bei kryogenen als auch bei Hochtemperaturanwendungen. Der verteilte Lastpfad verhindert lokale Spannungskonzentrationen, die zu Ermüdungsausfällen führen könnten.
Ingenieure schätzen die Standardisierung, die in die Konstruktion von Rillenlagern eingebaut ist. Universelle Wellengrößen und standardisierte Montageschnittstellen vereinfachen die Geräteentwicklung. Diese Vielseitigkeit ermöglicht Rillenkugellager für Elektromotor Anwendungen in verschiedenen Branchen, ohne dass kundenspezifische Anpassungen erforderlich sind. Das zylindrische Bohrungsdesign eignet sich durch geeignete Montageteile sowohl für Vollwellen als auch für konische Hülsen.
Rillenkugellager dienen als grundlegende Komponenten in Industriemaschinen in zahlreichen Branchen. Durch ihre Anpassungsfähigkeit an unterschiedliche Lastzustände und Geschwindigkeitsbereiche eignen sie sich für ein außergewöhnlich breites Anwendungsspektrum.
Elektromotoren und rotierende Geräte: Diese Lager sind für die Motorkonstruktion von zentraler Bedeutung und unterstützen die Wellenrotation in Motoren mit kleinerer Leistung bis hin zu großen Industriemotoren mit mehr als 1000 PS. Die versiegelten Varianten bieten Schutz in Umgebungen mit Staub, Feuchtigkeit oder Chemikalieneinwirkung.
Materialtransportausrüstung: Fördersysteme, Hebezeuge und Hebemechanismen sind zur zuverlässigen Lastunterstützung auf Rillenlager angewiesen. Die radiale Tragfähigkeit eignet sich für schwere Materialtransportvorgänge in Bergbau-, Bau- und Produktionsanlagen.
Kompressoren und Pumpen: Kolben- und Rotationskompressorkonstruktionen enthalten diese Lager, um bei dynamischen Druckschwankungen eine präzise Wellenpositionierung aufrechtzuerhalten. Pumpenanwendungen profitieren von den abgedichteten Lagervarianten, die dem Eindringen von Wasser widerstehen und innere Korrosion verhindern.
Landmaschinen: Landmaschinen, von Getreidehandhabungssystemen bis hin zu Pflanzenverarbeitungsmaschinen, nutzen Rillenlager sowohl in Primärantriebssystemen als auch in Hilfskomponenten. Die Umweltbelastung durch Staub, Feuchtigkeit und organische Rückstände erfordert versiegelte oder abgeschirmte Varianten.
Textil- und Papierverarbeitung: Hochgeschwindigkeitsspindelanwendungen und Bahnhandhabungsgeräte sind für eine konstante Leistung auf Rillenlager angewiesen. Temperaturschwankungen in der Verarbeitungsumgebung bleiben innerhalb des Betriebsbereichs des Lagers.
Die Betriebsbedingungen bestimmen den geeigneten Dichtungstyp und die geeignete Schmiermethode. Bei Hochgeschwindigkeitsanwendungen mit annähernd 6.000 U/min wird in der Regel eine Ölschmierung eingesetzt, um die Reibungserwärmung zu minimieren. Mittlere Drehzahlen im Bereich von 2.000 bis 4.000 U/min funktionieren effektiv mit Fettschmierung und erfordern weniger häufige Wartungseingriffe. Niedriggeschwindigkeits-Hochlastszenarien profitieren von abgedichteten Lagern, die Schmiermittel einschließen und Umweltschadstoffe ausschließen.
Anwendungen, die den Umgebungstemperaturbereich überschreiten oder in korrosiven Umgebungen betrieben werden, erfordern Lagermaterialien, die über Standardstahl hinausgehen. Wälzkörper und Laufringe aus rostfreiem Stahl widerstehen Oxidation und chemischen Angriffen und verlängern die Lebensdauer in maritimen oder chemischen Verarbeitungsanwendungen.
Die richtige Lagerauswahl gewährleistet eine optimale Geräteleistung und Betriebslebensdauer. Ingenieure müssen mehrere kritische Parameter bewerten, bevor sie ein bestimmtes Lagermodell spezifizieren.
Lastanalyse: Berechnen Sie die radialen und axialen Belastungen, die im Normalbetrieb und bei Anlauf-/Abschaltvorgängen zu erwarten sind. Vergleichen Sie diese berechneten Belastungen mit den Grundtragzahlen des Lagers. Für eine längere Lagerlebensdauer sind Sicherheitsmargen vom 1,5- bis 2,0-fachen der Tragzahl gängige Praxis.
Geschwindigkeitsanforderungen: Identifizieren Sie den erwarteten Betriebsgeschwindigkeitsbereich und die maximale Rotationsgeschwindigkeit. Beachten Sie die Schmiergeschwindigkeitsgrenzen des Lagers, um festzustellen, ob Öl- oder Fettschmierung besser für die Anwendung geeignet ist. Hochgeschwindigkeitsanwendungen erfordern möglicherweise Lager mit optimierten Käfigkonstruktionen, um Zentrifugaleffekte auf Wälzkörper zu minimieren.
Umweltfaktoren: Beurteilen Sie die Kontaminationsbelastung, das Vorhandensein von Feuchtigkeit, extreme Temperaturen und die chemische Belastung. Abgedichtete Lagervarianten schützen vor dem Eindringen von Staub und Feuchtigkeit, begrenzen jedoch die Fettnachfüllung. Offene Lager ermöglichen eine kontinuierliche Versorgung mit frischem Schmiermittel, erfordern jedoch eine wirksame äußere Abdichtung auf der Ebene des Maschinengehäuses.
Montagekonfiguration: Stellen Sie fest, ob die Wellen- oder Gehäusemontage zur Anwendungsgeometrie passt. Berücksichtigen Sie Toleranzanforderungen und legen Sie Montagemethoden fest, die sowohl radialen als auch axialen Belastungen während des Betriebs ordnungsgemäß standhalten.
Die richtige Schmierung ist der wichtigste Faktor für die Verlängerung der Lagerlebensdauer. Fettgeschmierte Lager müssen regelmäßig nachgefüllt werden, um abgenutztes Schmiermittel zu ersetzen und den Schutzfilm zwischen Wälzkörpern und Laufbahnen aufrechtzuerhalten. Die Ölschmierung ermöglicht eine kontinuierliche Kühlung und Schmutzabsaugung durch Filtersysteme, ideal für Hochgeschwindigkeitsanwendungen.
Übermäßige Schmierung erzeugt durch mechanische Umwälzung Wärme und sollte vermieden werden. Unterschmierung beschleunigt den Verschleiß und führt zum Fressen, wodurch das Lager innerhalb weniger Betriebsstunden zerstört wird. Anwendungsspezifische Empfehlungen gleichen diese konkurrierenden Bedenken aus.
Regelmäßige Inspektionen identifizieren sich entwickelnde Probleme, bevor es zu katastrophalen Ausfällen kommt. Erhöhte Temperaturwerte deuten auf unzureichende Schmierung oder übermäßige Belastung hin. Ungewöhnliche Geräusche oder Vibrationen deuten auf das Eindringen von Verunreinigungen oder Abplatzungen der Wälzkörperoberfläche hin. Eine systematische Überwachung ermöglicht eine vorausschauende Wartungsplanung, die unerwartete Geräteausfallzeiten minimiert.
Abgedichtete Lagerkonstruktionen enthalten Schmiermittel und schließen Verunreinigungen aus, wodurch die Wartungshäufigkeit verringert wird. Offene Lager erfordern eine äußere Abdichtung an der Maschinengehäuseschnittstelle. Flexible Dichtungen und Labyrinthdesigns schützen das Lagerinnere und ermöglichen gleichzeitig eine kontrollierte Schmierzirkulation. Geräte, die in staubigen oder nassen Umgebungen betrieben werden, profitieren erheblich von verbesserten Dichtungsmaßnahmen.
Bei der Bewertung von Lagertechnologien für industrielle Anwendungen vergleichen Ingenieure Rillenkonstruktionen mit alternativen Ansätzen, darunter Kegelrollenlager, Zylinderrollenlager und Magnetlager.
| Lagertyp | Radiale Kapazität | Axiale Kapazität | Geschwindigkeitsbereich | Kostenniveau |
|---|---|---|---|---|
| Rillenkugel | Gut | Mäßig | Hoch | Niedrig |
| Konische Rolle | Ausgezeichnet | Ausgezeichnet | Mäßig | Hoch |
| Zylinderrolle | Ausgezeichnet | Begrenzt | Hoch | Mäßig |
| Magnetische Lager | Spezialisiert | Spezialisiert | Sehr hoch | Sehr hoch |
Rillenkugellager stellen die optimale Wahl für allgemeine Anwendungen dar, die mittlere Belastungen, variable Geschwindigkeiten und Kostensensibilität kombinieren. Spezielle Lagertypen bieten in bestimmten Szenarien eine überlegene Leistung, jedoch zu wesentlich höheren Anschaffungs- und Betriebskosten.
Rillenkugellager entsprechen strengen internationalen Maß- und Leistungsstandards, hauptsächlich ISO 6 für allgemeine Konstruktionsspezifikationen und ISO 286 für die Toleranzklassifizierung. Diese Standards gewährleisten die Austauschbarkeit über globale Lieferketten hinweg und ermöglichen es Ingenieuren, Komponenten von mehreren Lieferanten sicher zu spezifizieren.
Qualitätszertifizierungssysteme, einschließlich ISO 9001-Fertigungskonformität und ISO 20623-Qualitätsstandards, sorgen für konsistente Produktionsprozesse. Durch regelmäßige Tests wird bestätigt, dass Lagerkomponenten die angegebenen Belastungswerte, Maßhaltigkeit und Anforderungen an die Oberflächenbeschaffenheit erfüllen.
Moderne Produktionsanlagen nutzen computergesteuerte Bearbeitung, um Laufbahngeometrien mit Oberflächengüten unter 0,05 Mikrometern zu erreichen. Fortschrittliche Schleiftechniken beseitigen Materialfehler unter der Oberfläche, die zu Ermüdungsausfällen führen. Die prozessbegleitende Qualitätsüberprüfung bestätigt die Maßhaltigkeit, bevor die Lager die Produktionsstätten verlassen.
Durch die Zentrifugalreinigung von Stahl werden innere Einschlüsse entfernt, die bei Betriebsbelastungen zu Spannungskonzentrationen führen. Wärmebehandlungsprozesse optimieren die Härte und Zähigkeit des Materials und gleichen Verschleißfestigkeit und Sprödigkeit aus. Diese metallurgischen Fortschritte verlängern die praktische Lagerlebensdauer deutlich im Vergleich zu Konstruktionen früherer Generationen.
Die Wälzlagerindustrie macht weiterhin Fortschritte in Richtung höherer Leistung, verbesserter Nachhaltigkeit und Anpassung an sich verändernde industrielle Anforderungen. Leichte Käfigkonstruktionen aus Verbundwerkstoff reduzieren die Zentrifugalkräfte bei extremen Geschwindigkeiten und bewahren gleichzeitig die strukturelle Integrität. Keramische Wälzkörper in Hybridlagern reduzieren Masse und Reibung und sorgen gleichzeitig für eine ausreichende Belastbarkeit für viele Anwendungen.
Festschmierstoffbeschichtungen ermöglichen den Lagerbetrieb in Umgebungen, in denen herkömmliche Fette und Öle nicht enthalten sind, was insbesondere für Luft- und Raumfahrt- und Vakuumanwendungen relevant ist. Intelligente Lagerkonstruktionen mit integrierten Sensoren ermöglichen eine Zustandsüberwachung, die den Wartungsbedarf vorhersagt, bevor es zu Ausfällen kommt, und so die Zuverlässigkeit kritischer Systeme optimiert.
Nachhaltigkeitsaspekte treiben die Entwicklung von Lagerkonstruktionen voran, die einen selteneren Austausch erfordern und umweltverträgliche Schmierstoffe verwenden. Die Hersteller arbeiten daran, Seltenerdelemente aus Permanentmagnetkäfigen zu eliminieren und gleichzeitig die Leistungsstandards beizubehalten, die moderne Maschinen erfordern.
Ungewöhnliche Lagergeräusche weisen typischerweise auf eindringende Verschmutzung oder unzureichende Schmierung hin. Metallpartikel, die durch die Laufbahnoberflächen des Lagers zirkulieren, erzeugen erkennbare Schleifgeräusche. Durch systematisches Spülen mit sauberem Schmiermittel kann manchmal ein reibungsloser Betrieb wiederhergestellt werden, wenn die Verschmutzung minimal bleibt. Festsitzende oder stark beschädigte Lager erfordern einen kompletten Austausch.
Ein Lagerausfall vor den erwarteten Wartungsintervallen deutet auf Installationsfehler, übermäßige Belastung oder Umweltprobleme hin. Durch eine unsachgemäße Montage werden exzentrische Lasten ausgeübt, die den Druck auf Lagerabschnitte konzentrieren, die für verteilte Lasten ausgelegt sind. Ein zu festes Anziehen der Montagepassungen führt zu inneren Spannungen, die die Materialermüdung beschleunigen. Die Einhaltung vorgegebener Montagetoleranzen verhindert diese einbaubedingten Fehler.
Eine Lagertemperatur über dem normalen Betriebsbereich weist auf einen Reibungsanstieg aufgrund eines Schmierstoffausfalls oder einer übermäßigen Belastung hin. Manchmal können Probleme durch eine Erhöhung der Schmiermittelmenge oder durch die Umstellung auf ein Fett mit höherer Temperaturbeständigkeit gelöst werden. Die Überprüfung der Lastanalyse bestätigt, ob die Betriebsbedingungen die Lagerauslegungswerte überschreiten.
Abgedichtete Rillenlager enthalten permanente Dichtungen, die das Schmiermittel im Lager einschließen und eine Verschmutzung von außen verhindern. Dieses Design reduziert den Wartungsaufwand und funktioniert gut in staubigen oder nassen Umgebungen, verhindert jedoch das Nachfüllen von externem Schmiermittel. Offene Lager ermöglichen eine kontinuierliche Schmierstoffzirkulation und Kühlung, erfordern jedoch externe Gehäusedichtungen, um das Eindringen von Verunreinigungen zu verhindern. Anwendungsumgebung und Wartungsfähigkeit bestimmen die am besten geeignete Konfiguration.
Die Lagerauswahl beginnt mit der Berechnung der auf die Welle wirkenden Radial- und Axiallasten. Sehen Sie sich die Traglasttabellen des Lagerherstellers an und vergleichen Sie Ihre berechneten Lasten mit den veröffentlichten Grundtraglastwerten. Wählen Sie eine Lagergröße, bei der die berechnete Belastung unter 50 bis 70 Prozent der Grundtragzahl bleibt, um ausreichende Sicherheitsmargen für die Lebensdauer zu gewährleisten. Stellen Sie sicher, dass die Betriebsgeschwindigkeit innerhalb der empfohlenen Schmiergeschwindigkeitsgrenzen des Lagers liegt.
Rillenlager tolerieren je nach Lagergröße und Belastungsbedingungen eine begrenzte Winkelfehlausrichtung, typischerweise um ein bis drei Grad. Eine übermäßige Fehlausrichtung konzentriert die Lagerlasten auf begrenzte Teile der Laufbahn und beschleunigt so das Ermüdungsversagen. Montageverfahren, bei denen die Konzentrizität von Welle und Gehäuse im Vordergrund steht, verhindern Fehlausrichtungsprobleme. Die Auswahl einer flexiblen Kupplung gleicht geringfügige Wellenversätze aus, die von den Lagern nicht unabhängig voneinander ausgeglichen werden können.
Hochgeschwindigkeitsanwendungen, die sich der maximalen Drehzahl des Lagers nähern, profitieren von der Ölschmierung, die mit kontrollierten Durchflussraten durch das Lager zirkuliert. Öl entfernt die durch die Reibung der Wälzkörper erzeugte Wärme und ersetzt kontinuierlich abgenutztes Schmiermittel. Eine für mittlere Drehzahlen geeignete Fettschmierung erzeugt bei hohen Drehzahlen übermäßige Hitze, was möglicherweise zum Lagerfresser führt. Ölnebel- oder Öl-Luft-Schmiersysteme stellen fortschrittliche Lösungen für spezielle Ultrahochgeschwindigkeitsanwendungen dar.
Werksseitig abgedichtete Lager enthalten in der Regel ausreichend Schmiermittel für längere Betriebszeiten, üblicherweise mehrere Jahre unter normalen Betriebsbedingungen. Die Nachschmierintervalle hängen von der Betriebstemperatur, den Lastbedingungen und dem Arbeitszyklus ab. Hersteller geben in der Regel Schmierungsanforderungen in der Produktdokumentation an. Sobald abgedichtete Lager ihre internen Schmiermittelreserven erschöpfen, ist ein Austausch erforderlich, da eine direkte Nachschmierung ohne Demontage nicht möglich ist.
Unter Lagervorspannung versteht man die innere Kompression, die während der Montage auf die Wälzkörper ausgeübt wird. Durch die richtige Vorspannung wird internes Spiel eliminiert, das sonst zum Rutschen und Eindrücken der Laufbahn führen würde. Eine übermäßige Vorspannung erzeugt unnötige Reibung und Hitze, während eine unzureichende Vorspannung ein Durchrutschen der Wälzkörper ermöglicht. Montagevorschriften legen die richtige Vorspannung durch kontrollierte Passungen zwischen Lager und Welle bzw. Lager und Gehäusebohrung fest.
Rillenlager nehmen radiale Belastungen effektiv auf, bieten jedoch im Vergleich zu Kegelrollenlagern eine begrenzte axiale Belastbarkeit. Radlager für Kraftfahrzeuge erfordern einen erheblichen axialen Lastwiderstand, um Bremskräften und seitlicher Belastung standzuhalten. Während tiefe Rillenkonfigurationen in bestimmten Automobilanwendungen außerhalb von Rädern funktionieren, bleiben Kegelrollenkonstruktionen aufgrund der überlegenen axialen Kapazität und der inhärenten Vorspannfähigkeiten der Standard für die Radmontage.
Lagern Sie abgedichtete Lager in der Originalverpackung in trockenen Umgebungen mit einer stabilen Temperatur zwischen 16 und 35 Grad Celsius. Schützen Sie Lager vor Feuchtigkeit, korrosiven Gasen und extremen Temperaturschwankungen, die die Schmierstoffeigenschaften beeinträchtigen. Bei längerer Lagerung kann es zu einer Verdickung des Fetts kommen, was bei der Erstinbetriebnahme einen schonenden Umgang erfordert. Offene Lager erfordern Schutzabdeckungen und eine trockene Lagerung, um Korrosion der Laufbahnoberflächen zu verhindern.
