Warum ist das SI5-Lager ideal für Hydraulikzylinder und Automatisierungsgeräte?
Gelenkkopflager sind wichtige mechanische Komponenten, die überall dort eingesetzt werden, wo kontrollierte Winkelbewegungen und eine sichere Lastübertragung erforderlich sind. Unter ihnen, SI5-Lager und die breiteren Anwendungen von Stangenendlagern der SI-Serie sind weithin für ihre hervorragende Tragfähigkeit, Haltbarkeit und Anpassungsfähigkeit an anspruchsvolle Industrieumgebungen bekannt. Die Lager der SI-Serie sind mit einer Stahl-auf-Stahl-Stangenkopfstruktur ausgestattet und bieten eine hervorragende Verschleißfestigkeit und hohe mechanische Festigkeit, wodurch sie für Hydraulikzylinder, Automatisierungsgeräte, technische Maschinen, landwirtschaftliche Systeme und viele andere dynamische Anwendungen geeignet sind.
Das Gelenkkopflager der SI-Serie verstehen

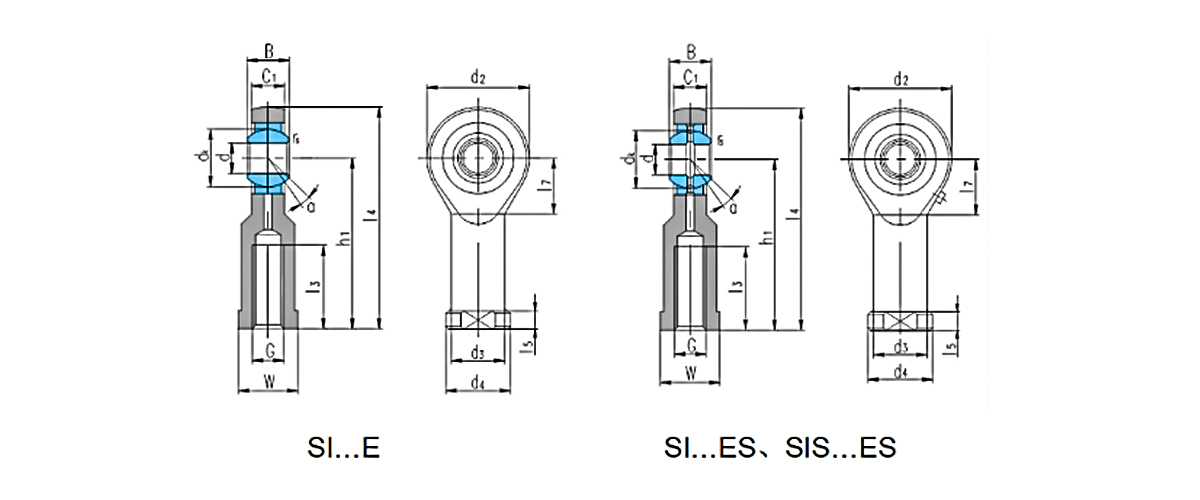

Das Gelenkkopflager der SI-Serie besteht aus einem sphärischen Gleitlager, das in ein geschmiedetes oder bearbeitetes Gehäuse mit Außengewinde integriert ist. Sein Design ermöglicht Drehbewegungen bei begrenzter Winkelfehlausrichtung und eignet sich daher ideal für Mechanismen, bei denen die Wellen während des Betriebs nicht perfekt ausgerichtet bleiben können.
Im Vergleich zu herkömmlichen starren Gelenken reduzieren Lager der SI-Serie die Spannungskonzentration und sorgen gleichzeitig für eine stabile Kraftübertragung.
Typische Merkmale sind:
- Hohe radiale Belastbarkeit
- Hervorragende Verschleißfestigkeit
- Kontaktstruktur Stahl auf Stahl
- Zuverlässige Leistung bei Stoßbelastungen
- Einfache Installation und Wartung
- Lange Lebensdauer in anspruchsvollen Umgebungen
Innerhalb der Produktfamilie wird das SI5-Lager häufig für kompakte Geräte ausgewählt, die präzise Bewegungen und zuverlässige mechanische Festigkeit erfordern.

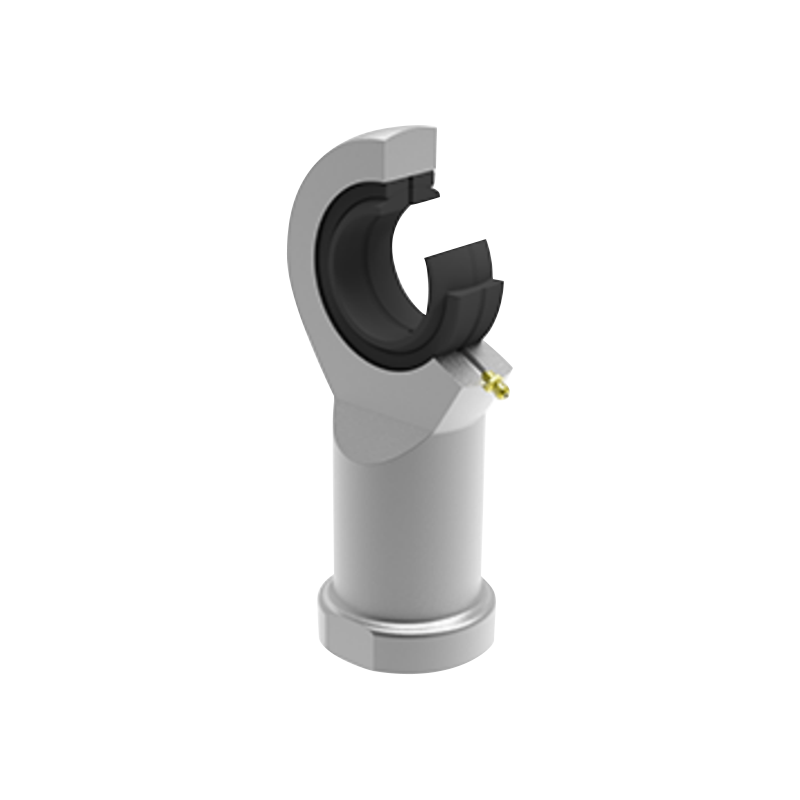

Warum Stahl-auf-Stahl-Konstruktion wichtig ist
Eines der charakteristischen Merkmale der SI-Serie ist ihr Stahl-auf-Stahl-Stangenende in Hydraulikzylinderanwendungen.
Im Gegensatz zu wartungsfreien Verbundlagern, bei denen eine geringe Reibung im Vordergrund steht, sind Stahl-auf-Stahl-Gelenkköpfe in erster Linie auf Festigkeit und Haltbarkeit ausgelegt. Sie funktionieren außergewöhnlich gut unter hohen statischen und dynamischen Belastungen, bei denen es auf Schlagfestigkeit ankommt.
Vergleich verschiedener Gelenkkopflagermaterialien
| Funktion | Stahl-auf-Stahl-SI-Serie | Verbund-/PTFE-Lager |
|---|---|---|
| Tragfähigkeit | Sehr hoch | Mittel |
| Schockfestigkeit | Ausgezeichnet | Mäßig |
| Verschleißfestigkeit | Hoch mit Schmierung | Hoch bei leichter Belastung |
| Serviceumgebung | Schwerlastindustrie | Leichte Automatisierung |
| Wartung | Regelmäßige Schmierung | In der Regel wartungsfrei |
| Typische Anwendungen | Hydraulikzylinder, Baumaschinen | Präzisionsausrüstung, Robotik |
Für Geräte, die unter hohem Druck, Vibrationen oder wiederholten Stößen betrieben werden, bleiben Stahl-auf-Stahl-Lager die bevorzugte technische Lösung.
Anwendungen von Stangenendlagern der SI-Serie in Hydraulikzylindern
Hydraulikzylinder erzeugen erhebliche Druck- und Zugkräfte und arbeiten oft unter wechselnden Einbauwinkeln.
Ein Stahl-auf-Stahl-Stangenende im Hydraulikzylinder trägt dazu bei, Installationsfehler auszugleichen und gleichzeitig eine stabile Kraftübertragung aufrechtzuerhalten.
Zu den wichtigsten Vorteilen gehören:
- Ermöglicht Winkelbewegungen beim Aus- und Einfahren des Zylinders
- Reduziert die seitliche Belastung der Kolbenstangen
- Minimiert die Stresskonzentration
- Verbessert die Dichtungsleistung durch Reduzierung von Fehlausrichtungen
- Verlängert die Lebensdauer des Hydraulikzylinders
Da Hydrauliksysteme häufig hohen Belastungen und plötzlichen Druckänderungen ausgesetzt sind, bieten Lager der SI-Serie die für den kontinuierlichen Industriebetrieb erforderliche Haltbarkeit.
Stangenendlager für Automatisierungsgeräte
Moderne automatisierte Produktionslinien erfordern reibungslose Bewegungen, wiederholbare Positionierung und sichere mechanische Verbindungen.
Ein Gelenkkopflager für die Automatisierung wird häufig verwendet in:
- Linearantriebe
- Materialtransportsysteme
- Automatisierte Schweißgeräte
- Verpackungsmaschinen
- Fördersysteme
- Roboter-Hilfsmechanismen
Obwohl Automatisierungssysteme im Allgemeinen geringeren Belastungen als Baumaschinen ausgesetzt sind, erfordern sie eine gleichbleibende Bewegungsgenauigkeit über längere Betriebszyklen.
Das SI5-Lager bietet eine hervorragende Balance zwischen kompakten Abmessungen und mechanischer Festigkeit und ermöglicht präzise Bewegungen bei gleichzeitiger Beibehaltung der strukturellen Stabilität.
Technische Maschinen und Baugeräte
Baumaschinen sind ständig Vibrationen, Stößen und wechselnden Umgebungsbedingungen ausgesetzt.
Gelenkkopflager der SI-Serie werden häufig eingebaut in:
- Verbindungssysteme für Bagger
- Anbaugeräte für Lader
- Kranmechanismen
- Straßenbauausrüstung
- Bergbaumaschinen
- Hebebühnen
Diese Anwendungen erfordern Lager, die in der Lage sind, multidirektionale Kräfte zu bewältigen und gleichzeitig eine begrenzte Winkelverschiebung zu ermöglichen.
Die Stahl-auf-Stahl-Konstruktion bietet eine außergewöhnliche Verformungsbeständigkeit und macht die Lager der SI-Serie für den langfristigen Hochleistungseinsatz geeignet.
Leistung bei Winkelfehlausrichtung
Mechanische Systeme funktionieren selten unter perfekt aufeinander abgestimmten Bedingungen.
Einer der Hauptvorteile der Lager der SI-Serie ist ihre Fähigkeit, Winkelbewegungen aufzunehmen. Abhängig von den Modellspezifikationen können viele Produkte der SI-Serie innerhalb eines Gelenkwinkels von 13° betrieben werden, was eine reibungslose Bewegung ermöglicht, ohne übermäßige innere Spannungen zu erzeugen.
Diese Funktion bietet mehrere betriebliche Vorteile:
- Gleicht Montagetoleranzen aus
- Reduziert Wellenbiegebelastungen
- Verhindert vorzeitigen Verschleiß
- Verbessert die mechanische Effizienz
- Unterstützt einen stabilen Betrieb unter dynamischen Bedingungen
Bei Geräten, die häufigen Richtungsänderungen ausgesetzt sind, erhöht diese Winkelflexibilität die Zuverlässigkeit erheblich.
Typische industrielle Anwendungen
Die Vielseitigkeit der Gelenkkopflager der SI-Serie ermöglicht den Einsatz in mehreren Branchen.
| Industrie | Typische Ausrüstung | Primäre Funktion |
|---|---|---|
| Hydraulische Systeme | Hydraulikzylinder | Kraftübertragung |
| Automatisierung | Linearantriebe, Förderer | Bewegungsführung |
| Bau | Bagger, Lader | Schwerlastgelenk |
| Landmaschinen | Erntemaschinen, Sämaschinen | Verbindungsbewegung |
| Materialhandhabung | Hebezeuge | Dynamische Verbindung |
| Industrieausrüstung | Mechanische Übertragungssysteme | Winkelausgleich |
Aufgrund ihrer Kombination aus Festigkeit und Flexibilität eignen sich SI-Lager überall dort, wo eine zuverlässige Gelenkverbindung erforderlich ist.
Auswahl des richtigen SI5-Lagers
Bei der Auswahl des geeigneten Lagers müssen mehrere technische Faktoren berücksichtigt werden, anstatt sich ausschließlich auf die Abmessungen zu konzentrieren.
Ingenieure bewerten offiziell:
- Anforderungen an die Radiallast
- Axiale Belastungsbedingungen
- Betriebsfrequenz
- Erforderlicher Knickwinkel
- Schmiermethode
- Arbeitsumgebung
- Einbauraum
- Thread-Spezifikationen
Die richtige Abstimmung dieser Parameter trägt dazu bei, die Lagerlebensdauer zu maximieren und gleichzeitig den Wartungsaufwand zu reduzieren.
Herstellungsqualität ist wichtig
Eine gleichbleibende Leistung hängt nicht nur von der Lagerkonstruktion ab, sondern auch von der Fertigungspräzision.
Als professioneller Lagerhersteller UKL Bearing Manufacturing Co., Ltd. (Wuxi) integrierte Forschung, Produktion und internationaler Vertrieb in einem kompletten Fertigungssystem. Das Unternehmen ist auf Präzisionslagerlösungen für Branchen spezialisiert, die eine hohe Zuverlässigkeit und lange Lebensdauer erfordern.
Mit mehr als 200 erfahrenen Fachleuten und einer modernen Produktionsbasis, die Schmieden, Glühen, Drehen, Wärmebehandlung, Schleifen und automatisierte Montage umfasst, unterhält UKL in jeder Produktionsphase eine strenge Qualitätskontrolle.
Mit über 15 Jahren Erfahrung im OEM/ODM-Export liefert UKL maßgeschneiderte Lagerlösungen an Kunden in ganz Europa, Asien, Afrika und im Nahen Osten und reagiert so effizient auf die unterschiedlichen Anforderungen industrieller Anwendungen. Als vertrauenswürdiger Lieferant von SI5E-Lagern konzentriert sich das Unternehmen auf die Lieferung präzisionsgefertigter Produkte, die anspruchsvollen Betriebsbedingungen gerecht werden und gleichzeitig die langfristige Geräteleistung unterstützen.
Fazit
Von Hydraulikzylindern über automatisierte Produktionssysteme bis hin zu schweren Maschinenbaumaschinen: Die Anwendungen für Gelenkkopflager der SI-Serie nehmen in der modernen Industrie immer weiter zu. Die Kombination aus hoher Belastbarkeit, Stahl-auf-Stahl-Haltbarkeit, Verschleißfestigkeit und zuverlässiger Winkelbewegung macht das SI5-Lager zu einer effektiven Lösung für Geräte, die unter anspruchsvollen mechanischen Bedingungen betrieben werden.
Ob als Stahl-auf-Stahl-Gelenkkopf in Hydraulikzylindern, als Gelenkkopflager für die Automatisierung oder als Gelenkgelenk in Baumaschinen – Lager der SI-Serie tragen dazu bei, die Betriebsstabilität zu verbessern, mechanische Belastungen zu reduzieren und die Lebensdauer der Ausrüstung zu verlängern.
FAQ
1. Was macht das SI5-Lager für Hochleistungsanwendungen geeignet?
Das SI5-Lager verfügt über eine Stahl-auf-Stahl-Kontaktstruktur, die eine hohe Belastbarkeit, hervorragende Schlagfestigkeit und dauerhafte Haltbarkeit bietet und sich somit für anspruchsvolle Industrieumgebungen eignet.
2. Warum wird bei Hydraulikzylindern ein Stahl-auf-Stahl-Gelenkkopf bevorzugt?
Ein Stahl-auf-Stahl-Stangenende in Hydraulikzylinderanwendungen bietet überlegene Festigkeit, widersteht Stoßbelastungen, nimmt Winkelbewegungen auf und funktioniert zuverlässig unter Hochdruck-Betriebsbedingungen.
3. Können Gelenkkopflager der SI-Serie in Automatisierungsgeräten verwendet werden?
Ja. Ein Stangenendlager für die Automatisierung unterstützt eine präzise Bewegungsübertragung und ermöglicht gleichzeitig eine begrenzte Winkelfehlausrichtung, wodurch es für Aktuatoren, Förderbänder, Verpackungsmaschinen und andere automatisierte Systeme geeignet ist.
4. Was ist der Vorteil des SI5ES-Gelenkkopfes?
Das SI5ES-Gelenkende kombiniert kompakte Abmessungen mit hoher mechanischer Festigkeit, ausgezeichneter Verschleißfestigkeit und stabiler Gelenkleistung und ist somit ideal für Geräte, die zuverlässige dynamische Verbindungen erfordern.
5. Wie wähle ich einen zuverlässigen SI5E-Lagerlieferanten aus?
Berücksichtigen Sie bei der Auswahl eines SI5E-Lagerlieferanten Fertigungskapazität, Produktionsqualitätskontrolle, OEM/ODM-Erfahrung, technischen Support und die Fähigkeit, eine gleichbleibende Lagerleistung für industrielle Anwendungen bereitzustellen.
