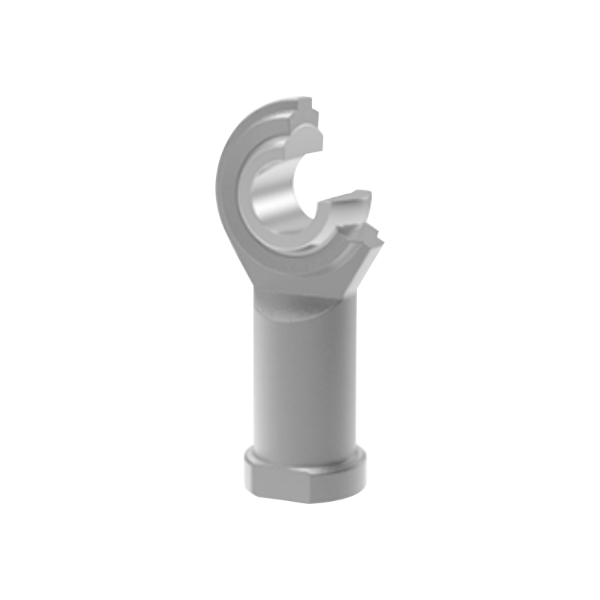

Auswahlhilfe für SIZJ12-Stangenendlager: Warum es sich bei anspruchsvollen Anwendungen auszeichnet

Einführung: Das technische Rückgrat artikulierter Systeme

In der mechanischen Konstruktion gibt es kaum eine Komponente, die so täuschend einfach und dennoch so wichtig ist wie das Gelenkkopflager. Die SIZJ12-Lager stellt eine verfeinerte Weiterentwicklung des sphärischen Gleitlagerkonzepts dar, das speziell für die Bewältigung hoher statischer Belastungen, den Ausgleich von Winkelfehlausrichtungen und die Beanspruchung industrieller Umgebungen entwickelt wurde. Seine Bezeichnung, SIZJ12, kodiert einen spezifischen Maß- und Gewindestandard, der auf 1/2-20 UNF-Innengewinde ausgerichtet ist, was es zu einer Drop-in-Lösung für viele bestehende Verbindungskonstruktionen macht und gleichzeitig Leistungssteigerungen gegenüber generischen Alternativen bietet.

Dieser Leitfaden geht über die Katalogspezifikationen hinaus und untersucht die technischen Gründe für die Auswahl des SIZJ12. Wir analysieren seine statische Belastbarkeit von 28 kN, die Auswirkungen seines Stahl-auf-Stahl-Gleitkontakts und die praktischen Überlegungen, die ihn von Varianten wie dem SILZJ12 mit Linksgewinde unterscheiden. Für Konstrukteure und Wartungsspezialisten ist das Verständnis dieser Nuancen von entscheidender Bedeutung für die Optimierung der Lebensdauer und Systemzuverlässigkeit in Anwendungen, die von Baumaschinengestängen bis hin zu Automatisierungsarmen mit hoher Taktfrequenz reichen.

Kernspezifikationen: Dekodierung der SIZJ12-Lagerabmessungen und Tragzahlen

Der SIZJ12 ist ein Stangenende mit metrischen Abmessungen und zölliger Gewindegröße, eine Hybridkonstruktion, die häufig in Maschinen weltweiter Hersteller vorkommt. Die folgende Tabelle fasst die wichtigsten physikalischen und Leistungsmerkmale zusammen, die die Grundlage für jeden technischen Auswahlprozess bilden. Diese Spezifikationen haben direkten Einfluss auf die Eignung des Lagers für bestimmte Lastpfade, Hüllkurvenbeschränkungen und Wartungsintervalle.

Besonders hervorzuheben ist die statische Belastbarkeit von 28 kN für anspruchsvolle Anwendungen. Bei diesem Wert handelt es sich nicht nur um einen theoretischen Höchstwert, sondern um einen validierten Wert, der angibt, dass das Lager eine konstante, nicht rotierende Last ohne dauerhafte Verformung der Laufbahn oder Kugel tragen kann. Bei Baumaschinen, bei denen Schaufelgestänge und Stabilisatorbeine bei statischen Ladevorgängen Spitzenlasten ausgesetzt sind, wird dieser Spielraum zu einem Zuverlässigkeitsunterscheidungsmerkmal. Der Stahl-auf-Stahl-Gleitkontakt sorgt in Kombination mit einem phosphatbeschichteten Körper und einer verchromten Kugel dafür, dass der SIZJ12 auch in staubigen oder leicht korrosiven Umgebungen betriebsbereit bleibt, sofern eine regelmäßige Schmierung gewährleistet ist.

Anwendungsorientiertes Design: Warum sich der SIZJ12 auszeichnet

Die Leistung der SIZJ12-Lager in anspruchsvollen Anwendungen ergibt sich aus einer Kombination aus Materialauswahl, geometrischen Toleranzen und den intrinsischen Eigenschaften von Gelenklagern. Im Gegensatz zu Wälzlagern, die eine präzise Ausrichtung erfordern, um Brinelling zu vermeiden, gleichen der sphärische Innenring und die Kugel des SIZJ12 Winkelfehlausrichtungen aus und reduzieren so den Bedarf an hochpräzisen Montagestrukturen. Diese Toleranz vereinfacht die Montage und reduziert die Herstellungskosten, ein wesentlicher Vorteil bei Großserienproduktionsanlagen.

Darüber hinaus gewährleistet das 1/2-20 UNF-Innengewinde die Kompatibilität mit einer Vielzahl von Standard-Stangenenden und Einstellgestängen. Seine feine Teilung ermöglicht präzise Längenanpassungen, was in Automatisierungs- und Verpackungsmaschinen von entscheidender Bedeutung ist, wo sich die Positionsgenauigkeit direkt auf die Zykluszeiten und die Produktqualität auswirkt. Im Lager für die Verpackungsindustrie Wenn es um intermittierende Hochgeschwindigkeitsbewegungen und Sauberkeit geht, tragen die robuste Konstruktion und die einfache Nachschmierung des SIZJ12 dazu bei, die Betriebszeit aufrechtzuerhalten und außerplanmäßige Wartungsarbeiten zu reduzieren.

• Baumaschinen: Baggerarme, Planierraupengestänge, Kranauslegerstützen – wo Stoßbelastungen und Staub dominieren.
• Verpackungsindustrie: Schlauchbeutelmaschinen, Kartonaufrichter, Förderbandumlenker – wo Geschwindigkeit und Präzision im Vordergrund stehen.
• Automatisierungsausrüstung: Roboterarme, Pick-and-Place-Einheiten, Linearantriebsverbindungen – bei denen Fehlausrichtung und zyklische Belastung inhärent sind.

Vergleichsanalyse: SIZJ12 vs. SILZJ12 Linksgewinde

Ein häufiges Auswahldilemma besteht darin, zwischen dem SIZJ12 und seinem Gegenstück mit Linksgewinde, dem SILZJ12, zu wählen. Während beide Lager identische Bohrungs-, Außendurchmesser-, Breiten- und Traglastspezifikationen aufweisen, bestimmt die Gewindeausrichtung ihre Verwendung in Spannschloss- oder Push-Pull-Gestängebaugruppen. Die folgende Tabelle zeigt die entscheidenden Unterschiede bei der Leitfadenauswahl.

Bei der Konstruktion eines Gestänges mit gegenläufigen Gewinden ermöglicht die Kombination von SIZJ12 und SILZJ12 eine feine Längenanpassung durch einfaches Drehen der Pleuelstange. Dies ist besonders nützlich bei Spannsystemen für Verpackungsmaschinen und Lenkgestängen für landwirtschaftliche Geräte. Die Auswahl hängt letztlich vom mechanischen Aufbau und der Richtung des beim Verstellen aufgebrachten Drehmoments ab; Allerdings bieten beide Lager die gleiche Tragfähigkeit, sodass die Designflexibilität nicht auf Kosten der mechanischen Festigkeit geht.

Leistung unter extremen Bedingungen: Hohe Temperaturen und raue Umgebungen

Eine der häufigsten Anfragen zum SIZJ12 betrifft seine Eignung für Gelenkkopflager für Hochtemperaturanwendungen . Während die standardmäßige Stahl-auf-Stahl-Konstruktion bei erhöhten Temperaturen (normalerweise bis zu 150 °C dauerhaft, mit Spitzen bis zu 200 °C für kurze Zeiträume) einen klaren Vorteil gegenüber polymerbeschichteten Lagern bietet, ist die richtige Schmierung der entscheidende Faktor. Der Grundkörper aus Kohlenstoffstahl und die Kugel aus gehärtetem Stahl behalten ihre mechanischen Eigenschaften in diesem Temperaturbereich bei, während PTFE-Auskleidungen beginnen würden, sich zu verschlechtern.

In der Praxis wurde der SIZJ12 in Industrieöfen, Gestängen von Asphaltanlagen und Steuerstangen für Motormontagen eingesetzt, wo die Umgebungstemperaturen routinemäßig 100 °C übersteigen. Anwender berichten, dass das Lager mit Hochtemperaturfetten (z. B. auf Basis von Perfluorpolyether oder synthetischen Kohlenwasserstoffen) seine Verschleißeigenschaften und Belastbarkeit beibehält. Eine regelmäßige Nachschmierung ist jedoch unerlässlich, da die Ausdehnung der Stahlkomponenten bei erhöhten Temperaturen das Innenspiel verringern kann, was bei unzureichender Schmierung möglicherweise zu erhöhter Reibung führen kann.

Best Practices für Installation und Wartung

Die ordnungsgemäße Installation ist von grundlegender Bedeutung, um das volle Leistungspotenzial des SIZJ12-Lagers auszuschöpfen. Die folgende Checkliste beschreibt wichtige Schritte zur Vermeidung häufiger Ausfälle, insbesondere in Umgebungen mit starken Vibrationen Gelenkkopflager für die Automatisierung und Baumaschinenanwendungen.

• Thread-Vorbereitung: Reinigen Sie die 1/2-20 UNF-Gewinde gründlich und tragen Sie eine mittelfeste Schraubensicherung auf, wenn das Gestänge Vibrationen ausgesetzt ist. Stellen Sie sicher, dass die Gegenstange eine Fase aufweist, um ein Verkanten des Gewindes zu vermeiden.
• Ausrichtungsprüfung: Obwohl der SIZJ12 eine Fehlausrichtung von ±8° aufnimmt, darf dieser Winkel unter statischen oder dynamischen Bedingungen nicht überschritten werden, um Kantenbelastung und vorzeitigen Verschleiß zu vermeiden.
• Schmierung: Vor dem Einbau ein hochwertiges EP-Fett (Extreme Pressure) durch die Schmiernippel einspritzen. Drehen Sie die Kugel, um das Schmiermittel gleichmäßig auf den Gleitflächen zu verteilen.
• Drehmomentanwendung: Beim Festziehen der Kontermutter kein zu starkes Drehmoment anwenden. Verwenden Sie einen Drehmomentschlüssel, um den vom Hersteller empfohlenen Wert anzuwenden (normalerweise 12–15 N·m für 1/2–20 UNF-Gewinde), um ein Abreißen des Gewindes oder eine Verformung des Lagergehäuses zu vermeiden.

Die Wartungsintervalle sollten an die Betriebszyklen angepasst werden. Für den Dauerbetrieb in staubiger oder feuchter Umgebung ist eine wöchentliche Nachschmierung empfehlenswert. Die Überwachung der Lagerbewegung auf Rauheit oder erhöhtes Spiel kann den Beginn von Verschleiß signalisieren und einen proaktiven Austausch ermöglichen, bevor es zu einem katastrophalen Ausfall kommt.

Häufig gestellte Fragen (FAQ)

Visuelle Übersicht: SIZJ12-Lagerkonstruktion und Lastpfad

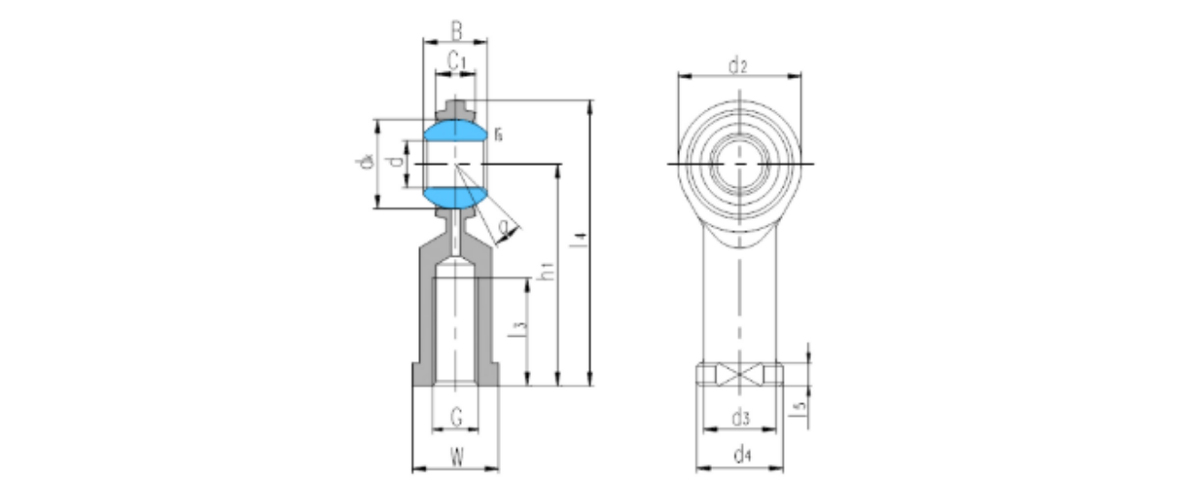

Die folgende SVG-Abbildung zeigt eine Querschnittsdarstellung des SIZJ12-Stangenendlagers und hebt seine Hauptkomponenten und den Lastübertragungspfad durch die sphärische Schnittstelle hervor. Das Design betont die robuste Stahl-auf-Stahl-Kontaktzone und die Innengewindekonfiguration, die sich in Standardgestänge integrieren lässt.
