Hierbei handelt es sich um ein wartungsfreies, selbstschmierendes Gelenkkopflager. Der Stangenendkörper besteht aus Kohlenstoffstahl und ist zum Schutz vor Rost verzinkt; Der Außenring verfügt über eine Bronzebasis mit PTFE-Verbundmaterial, das auf der Gleitfläche präzise ausgekleidet ist, um eine kontinuierliche Selbstschmierung zu gewährleisten. Der Innenring ist aus Wälzlagerstahl gefertigt, vollständig vergütet und anschließend sphärisch hartverchromt, um eine hohe Verschleißfestigkeit zu gewährleisten.
Produktnummer:

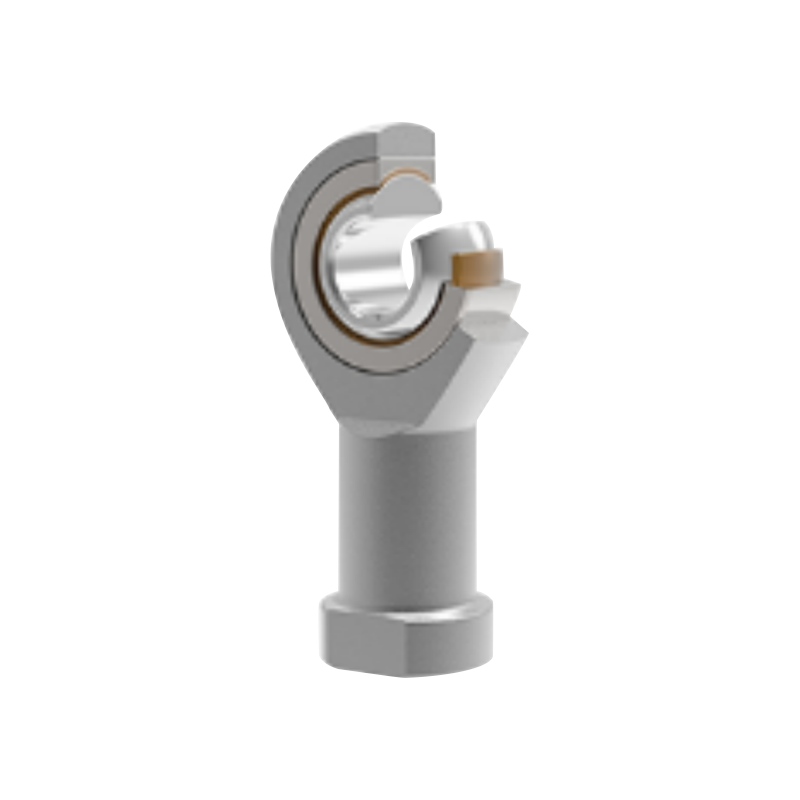

·SIK…C 5~20

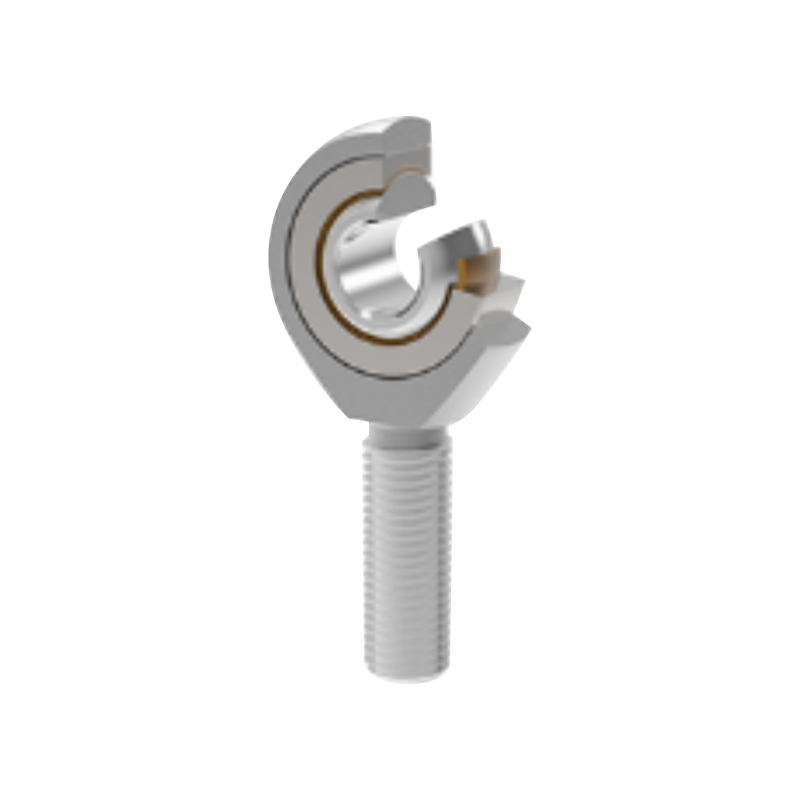

·SAK…C 5~20
Gleitreibungspaar: Stahl/PTFE-Verbundmaterial
Betriebstemperaturbereich: -50℃~+150℃
Anpassungsoptionen:
·Thread-Anpassung: Auf Anfrage sind Produkte mit unterschiedlichen Steigungen oder besonderer Gewindegenauigkeit lieferbar.
·Linksgewinde: Bei Linksgewinden müssen nach der Modellnummer und der Gewindemarkierung „L“ und „Links“ hinzugefügt werden. Beispiel:
·Interner Thread: SILK20C M20×1,5 Links 6H
·Externer Thread: SALK20C M20×1,5 Links 6g

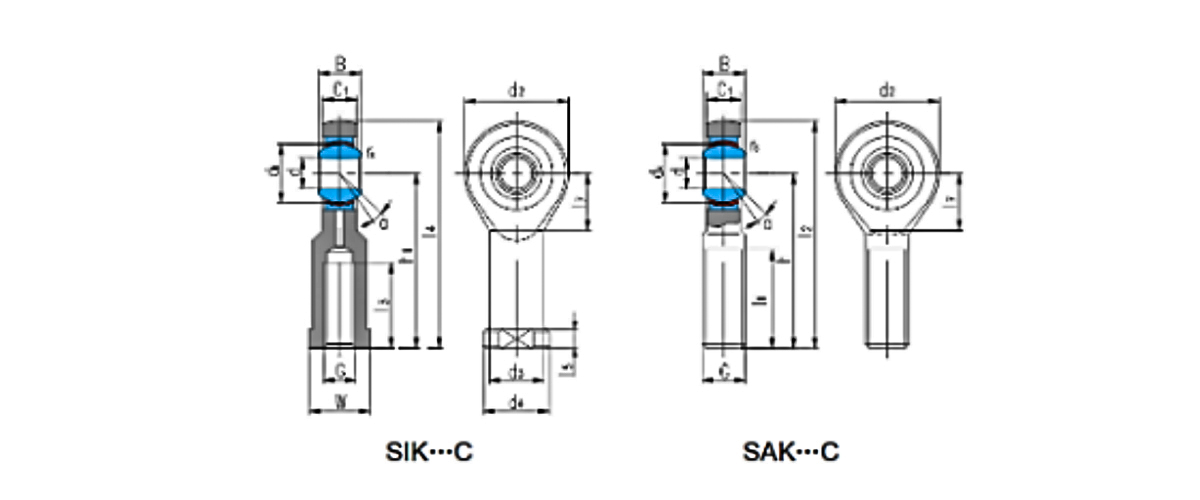

| Beaing Nummer | Abmessungen mm/Zoll | Belastungswerte kN | Gewicht ≈kg | ||||||||||||||||
| d | B | dₖ | C₁ max | d₂ | G 6H | h₁ | Ich₃ min | Ich₄ | Ich₅ | Ich₇ | W | d₃ | d₄ | rₛ min | α° ≈ | Dynamisch | Statisch | ||
| SIK5C | 5 | 8 | 11.112 | 6 | 19.5 | M5 | 30 | 12 | 39.8 | 5 | 9.5 | 10 | 10 | 13 | 0.3 | 4 | 3.6 | 4.6 | 0.024 |
| SIKBC | 8 | 9 | 12.7 | 7.5 | 21.2 | M6 | 30 | 40.7 | 5 | 11 | 10 | 10 | 13 | 0.3 | 9 | 4.7 | 5.2 | 0.028 | |
| SIKBC | 8 | 12 | 15.88 | 9.5 | 25.5 | M8 | 36 | 12 | 4B. | 5 | 13 | 13 | 12.5 | 16 | 0.3 | 12 | 7.6 | 8.2 | 0.053 |
| SIK10C | 10 | 14 | 19.05 | 11.5 | 31 | M10 | 43 | 19 | 58.6 | 6.5 | 16 | 16 | 15 | 19 | 0.3 | 10 | 12 | 15 | 0.11 |
| SIK12C | 12 | 16 | 2223 | 12.5 | 34 | M12 | 50 | 23 | 67 | 6.5 | 18 | 18 | 17.5 | 22 | 0.3 | 12 | 14 | 19 | 0.14 |
| SIK14C | 14 | 19 | 25.4 | 14.5 | 38 | M14 | 57 | 23 | 76 | B | 20 | 21 | 20 | 25 | 0.3 | 14 | 19 | 24 | 0.20 |
| SIK18C | 16 | 21 | 28.58 | 15.5 | 42 | M16 | 64 | 24 | 85 | B | 21 | 24 | 22 | 27 | 0.3 | 14 | 23 | 29 | 0.25 |
| SIK1BC | 18 | 23 | 31.75 | 17.5 | 48 | M18×1,5 | 71 | 27 | 94 | 10 | 22.5 | 27 | 25 | 31 | 0.6 | 13 | 29 | 34 | 0.35 |
| SIK20C | 20 | 25 | 34.93 | 18.5 | 50 | M20×1,5 | 77 | 30 | 102 | 10 | 25 | 30 | 27.5 | 34 | 0.6 | 14 | 34 | 40 | 0.43 |
| Lager Nummer | Abmessungen mm/Zoll | Belastungswerte kN | Gewicht ≈kg | ||||||||||||||||
| d | B | dₖ | C₁ max | d₂ | G 6g | h | Ich₁ min | Ich₂ | Ich₇ | rₛ min | α° ≈ | Dynamisch | Statisch | ||||||
| SAK5C | 5 | 8 | 11.112 | 8 | 19.5 | M5 | 33 | 19 | 428 | - | 0.3 | 4 | 3.6 | 3.9 | 0.017 | ||||
| SAKBC | 6 | 9 | 12.7 | 7.5 | 21.2 | M6 | 36 | 21 | 48.7 | - | 0.3 | 9 | 4.7 | 5.2 | 0.023 | ||||
| SAKaC | 8 | 12 | 15.88 | 9.5 | 25.5 | M8 | 42 | 25 | 54.8 | - | 0.3 | 12 | 7.6 | 8.2 | 0.047 | ||||
| SAK10C | 10 | 14 | 19.05 | 115 | 31 | M10 | 48 | 2B | 63.6 | - | 0.3 | 10 | 12 | 15 | 0.085 | ||||
| SAK12C | 12 | 16 | 2223 | 12.5 | 34 | M12 | 54 | 32 | 71 | - | 0.3 | 12 | 14 | 19 | 0.12 | ||||
| SAK14C | 14 | 19 | 25.4 | 14.5 | 38 | M14 | 80 | 36 | 79 | - | 0.3 | 14 | 19 | 24 | 0.17 | ||||
| SAK18C | 16 | 21 | 28.58 | 15.5 | 42 | M16 | 66 | 37 | 87 | - | 0.3 | 14 | 23 | 29 | 0.23 | ||||
| SAK18C | 18 | 23 | 31.75 | 17.5 | 48 | M18×1,5 | 72 | 41 | 95 | - | 0.6 | 13 | 29 | 34 | 0.31 | ||||
| SAK20C | 20 | 25 | 34.93 | 18.5 | 50 | M20×1,5 | 78 | 45 | 103 | 27.5 | 0.6 | 14 | 34 | 40 | 0.40 | ||||
