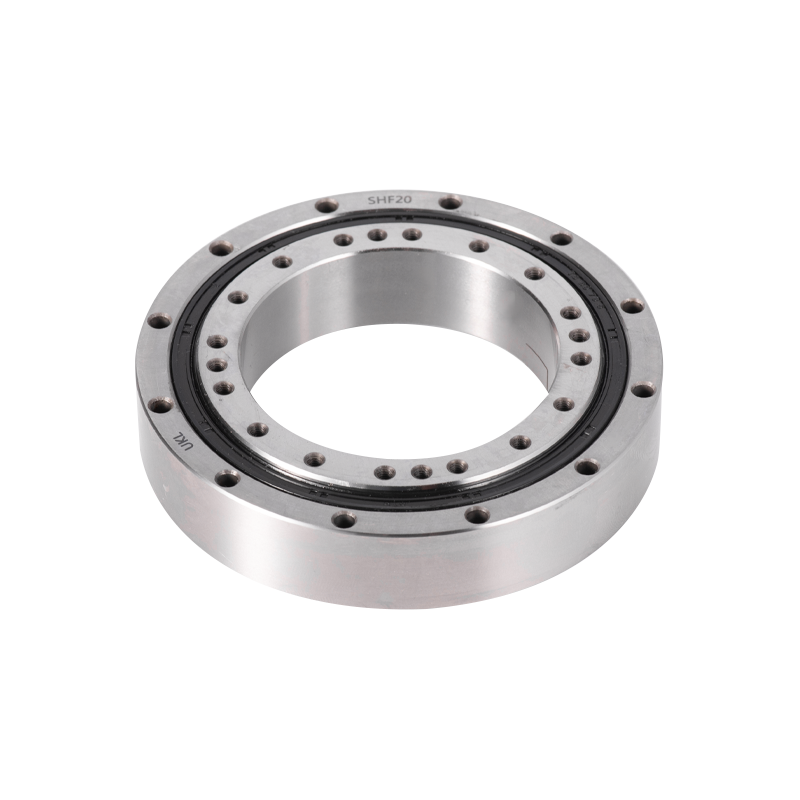

Integriertes, hochsteifes Harmonic-Drive-Lager der Serie SHF(G).

Sowohl der Innen- als auch der Außenring sind integrale Strukturen, und der Einbau hat praktisch keinen Einfluss auf die Leistung und gewährleistet eine stabile Rotationsgenauigkeit und ein stabiles Drehmoment. Sie sind sehr einfach zu verwenden und für verschiedene SHF-Oberschwingungsreduziererserien geeignet.

Contact Us Kontaktieren Sie uns
VORHERIGE:CSF G Reduzierlager mit hoher Steifigkeit NÄCHSTE:XSU-Kreuzrollenlager
  • Beschreibung
  • Spezifikationen
  • Kontaktieren Sie uns

Produktmerkmale
Anpassbare hochpräzise starre Stützlager mit hoher Tragfähigkeit.

SHF(G)-Vorteile:
Gekennzeichnet durch hohe Drehmomentkapazität, hohe Steifigkeit, hohe Positionierungsgenauigkeit, hohe Rotationsgenauigkeit, hohe Effizienz, hohe Stabilität, ultrakleine Größe und ultraleichtes Gewicht.

Breite Anwendungen
Industrielle Automatisierung und Roboterarmgelenke, humanoide Roboter, Halbleiter-LCD-Produktionsanlagen, Photovoltaikanlagen, optische Instrumente, Präzisionswerkzeugmaschinen und verschiedene andere Bereiche.

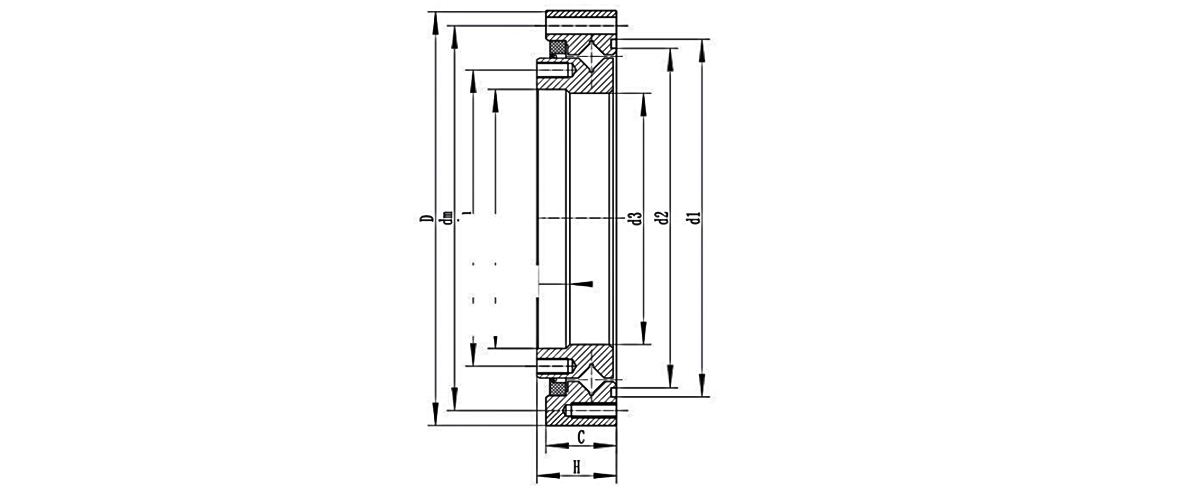

Lagertyp Gesamtabmessungen (mm) Installationslochgröße (PCD&SPEC) Grundlegende Tragzahl Gewicht
Cr Kor
D d d3 B C H dm dn KN KN kg
SHF-14 70 38 35.6 13.7 14.1 15.1 64 8-φ3,5 44 12-M3 5.9 6.8 0.25
SHF-17 80 47 44.2 16.4 16 17 74 12-φ3,4 54 20-M3 9.8 13.5 0.37
SHF-20 90 54 51.3 17.5 17.5 18.5 84 12-φ3,5 62 16-M3 18.5 25.6 0.48
SHF-25 110 67 64.2 19.7 18.7 20.7 102 12-φ4,5 77 16-M4 20.6 28.9 0.76
SHF-32 142 88 84 23.4 23.4 24.4 132 12-φ5,5 100 16-M5 29.8 46.3 1.65
SHF-40 170 108 106 28.5 29 30 158 12-φ6,5 122 16-M6 45.6 70.5 2.68
SHF-50 214 135 129 34.5 34 36 200 12-φ9 154 16-M8 75.2 147.8 5.11
