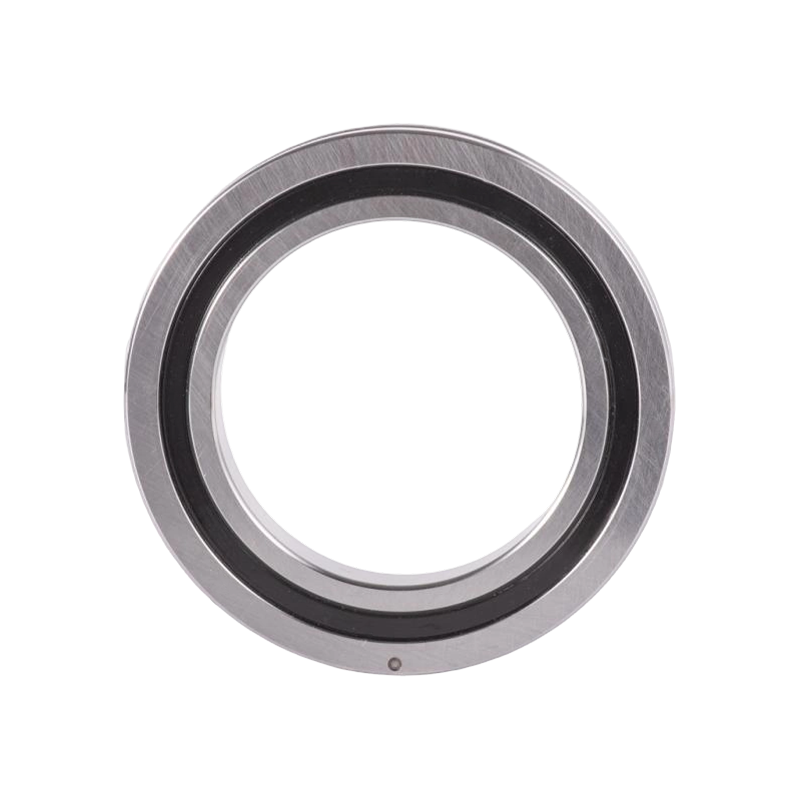

XSU-Kreuzrollenlager

XSU-Kreuzrollenlager (integrierte Innen- und Außenringe)

XSU-Kreuzrollenlager verfügen über Befestigungslöcher, die sowohl am Innen- als auch am Außenring integriert sind, sodass keine zusätzlichen Befestigungsflansche und Stützsitze erforderlich sind. Ihre integrierte Innen- und Außenringstruktur stellt sicher, dass der Einbau praktisch keine Auswirkungen auf die Lagerleistung hat und sorgt für eine stabile Rotationsgenauigkeit und Drehmomentabgabe. Geeignet für Anwendungen, bei denen sich entweder der Außen- oder Innenring dreht.

Kontaktieren Sie uns

VORHERIGE:Integriertes, hochsteifes Harmonic-Drive-Lager der Serie SHF(G). NÄCHSTE:XU Kreuzrollenlager mit hohem Drehmoment

Beschreibung
Spezifikationen
Kontaktieren Sie uns

Strukturelle Merkmale
·Verwendet eine gekreuzte Rollenstruktur mit zylindrischen Rollen, die vertikal auf einer 90°-V-Nut-Rollfläche angeordnet sind und durch Isolationsblöcke getrennt sind, was die gleichzeitige Aufnahme von Radial-, Axial- und Drehmomentlasten ermöglicht.
·Kompakte Innen- und Außenringabmessungen mit einem ultradünnen Design, das die Grenzen der Miniaturisierung erreicht und hohe Steifigkeit mit hochpräzisen Güten der Klassen P5, P4 und P2 kombiniert.

Anwendungen
Geeignet für Industrierobotergelenke und rotierende Teile, Drehtische von Bearbeitungszentren, Präzisionsdrehplattformen und High-End-Geräte in medizinischen Geräten, militärischen Anwendungen und IC-Fertigungsanlagen.

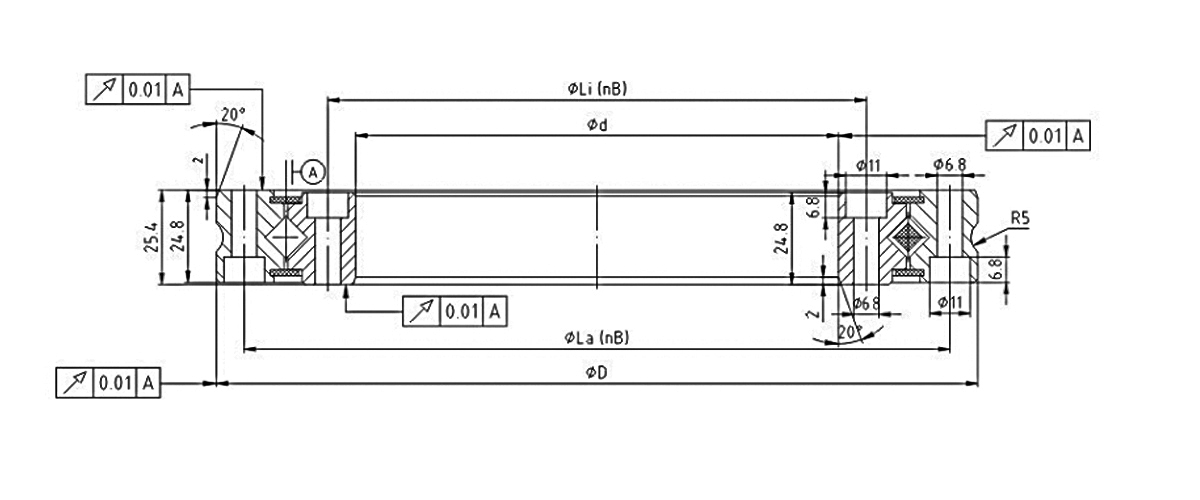

Lager Nr.	Grundgröße (mm)				Größe des Montagelochs (mm)			Grundtragzahl (Kn)				Gewicht
	Grundgröße (mm)				Größe des Montagelochs (mm)			Axiale Belastung		Radiale Belastung		Gewicht
	D	d	Di	da	La	Li	nB	Ca Belastung dynamisch	Coa statische Belastung	Dynamische Cr-Belastung	Cor statische Belastung	kg
XSU080168	205	130	174	159	190	145	12	66	240	42	119	3.3
XSU080188	225	150	194	179	210	165	16	71	275	46	133	3.7
XSU080218	255	180	224	208	240	195	20	77	315	49	154	4.3
XSU080258	295	220	264	249	280	235	24	84	375	54	182	5.1
XSU080318	355	280	324	309	340	295	28	93	465	59	223	6.3
XSU080398	435	360	404	389	420	375	36	106	590	68	285	7.8

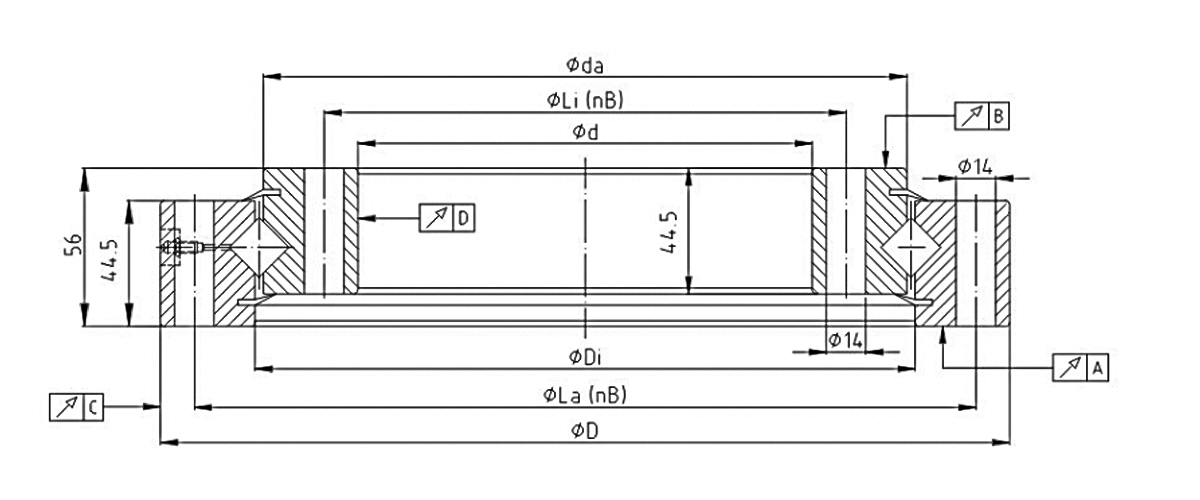

Lager Nr.	Größe des Montagelochs (mm)							Rotationsgenauigkeit				Interner Abstand	Gewicht
Lager Nr.	Da	d	La	nB	Li	Di	da	A	B	C	D	Vorladen	kg
XSU140414	484	344	460	24	368	415	413	0.04	0.04	0.06	0.06	0,01–0,03	28
XSU140544	614	474	590	32	498	545	543	0.04	0.04	0.07	0.07	0,01–0,03	38
XSU140644	714	574	690	36	598	645	643	0.05	0.05	0.08	0.08	0,01–0,04	44
XSU140744	814	674	790	40	698	745	743	0.05	0.05	0.09	0.09	0,01–0,04	52
XSU140844	914	774	890	40	798	845	843	0.06	0.06	0.09	0.09	0,01–0,04	60
XSU140944	1014	874	990	44	898	945	943	0.06	0.06	0.11	0.11	0,01–0,05	67
XSU141094	1164	1024	1140	48	1048	1095	1093	0.07	0.07	0.11	0.11	0,01–0,05	77
