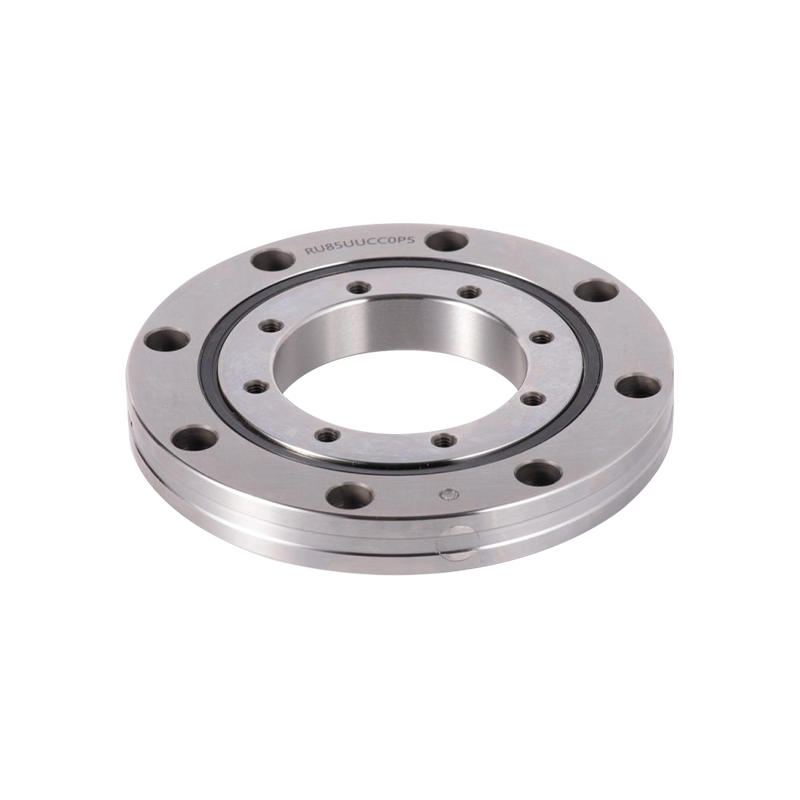

Verstehen der Steifigkeits- und Tragfähigkeitsvorteile der Kreuzrollenlager RB2508
Die technische Herausforderung: Präzision unter Einschränkungen
Moderne Robotersysteme stehen vor einem technischen Paradoxon: Konstrukteure müssen in immer kompakteren Räumen eine beispiellose Präzision erreichen und gleichzeitig komplexe, multidirektionale Lasten bewältigen. Industrieroboter, die bei Fertigungs-, Montage- und Präzisionsaufgaben eingesetzt werden, benötigen Gelenke, die auch unter wechselnden Belastungsbedingungen eine Wiederholgenauigkeit im Mikrometerbereich gewährleisten. Diese Herausforderung hat Innovationen in der Lagertechnologie vorangetrieben, insbesondere in Richtung Lösungen, die mehrere tragende Funktionen in einzelnen, platzsparenden Komponenten zusammenfassen.
Die RB2508-Lager stellt einen Durchbruch in der Konstruktion von Kreuzrollenlagern dar. Mit Abmessungen von 25 Millimetern Bohrung, 41 Millimetern Außendurchmesser und 8 Millimetern Breite bietet dieses kompakte Bauteil Steifigkeits- und Belastbarkeitseigenschaften, die deutlich größere herkömmliche Lagerlösungen übertreffen. Das Verständnis der technischen Grundlagen dieses Leistungsvorteils ist für Ingenieure, die Robotersysteme der nächsten Generation entwerfen, von entscheidender Bedeutung.
Diese umfassende Untersuchung untersucht die technischen Prinzipien hinter der überlegenen Leistung des RB2508, seine Lasthandhabungsfähigkeiten über mehrere Achsen und seine praktische Integration in fortschrittliche Roboteranwendungen. Durch die Analyse der Kreuzrollengeometrie und der Vorspannmechanismen zeigen wir, warum dieses Lager zur bevorzugten Lösung für anspruchsvolle Industrieumgebungen geworden ist.
Kreuzrollenlagergeometrie: Die Grundlage für überlegene Steifigkeit
Die Kreuzrollenkonfiguration verstehen
Herkömmliche Kugellager verwenden kugelförmige Wälzkörper, die in kreisförmigen Laufbahnen angeordnet sind, wodurch ein Punktkontakt zwischen jeder Kugel und ihrer Laufbahnoberfläche entsteht. Diese Geometrie eignet sich zwar für Anwendungen mit vorwiegend einseitiger Belastung, weist jedoch inhärente Einschränkungen auf, wenn sie gleichzeitig kombinierten radialen, axialen und Momentbelastungen ausgesetzt wird. Punktkontakt konzentriert die Belastung auf kleine Bereiche, begrenzt die Tragfähigkeit und trägt zur Lagernachgiebigkeit unter Last bei.
Kreuzrollenlager interpretieren diese Architektur grundlegend neu. Anstelle kugelförmiger Elemente in kreisförmigen Laufringen verwenden Kreuzrollenlager zylindrische Wälzkörper, die im 90-Grad-Winkel zu benachbarten Rollen innerhalb desselben Lagerrings positioniert sind. Durch diese senkrechte Anordnung entstehen mehrere Linienkontaktschnittstellen, bei denen jede Rolle ihre Laufbahn entlang einer ausgedehnten Fläche und nicht an einem Punkt berührt.
Vorteile des Linienkontakts: Spannungsverteilung und Belastbarkeit
Die line contact geometry delivers several critical performance advantages:
- Die Lastverteilung über erweiterte Kontaktflächen reduziert Spannungsspitzenkonzentrationen und ermöglicht so eine höhere Belastbarkeit innerhalb kompakter Hüllen
- Durch die multidirektionale Lastaufnahme kann ein einzelnes Lager gleichzeitig Radiallasten auf zwei senkrechten Achsen, Axiallasten und Momentlasten bewältigen
- Reduzierte Kontaktspannung verlängert die Ermüdungslebensdauer des Lagers, was besonders wichtig für Roboteranwendungen mit hohen Zyklen ist
- Die verbesserte Steifigkeitsreaktion minimiert die Durchbiegung unter Last, was für die präzise Positionierungsgenauigkeit von entscheidender Bedeutung ist
Speziell für den RB2508 bedeutet diese Linienkontaktkonfiguration, dass ein Kreuzrollenlager mit 25-Millimeter-Bohrung Lastgrößen zuverlässig bewältigen kann, die deutlich größere herkömmliche Lageranordnungen erfordern würden. Eine typische Handgelenkbaugruppe eines Industrieroboters, die möglicherweise drei separate Lagertypen (Radialkugellager, Axialkugellager und Momentlaststützlager) erfordert, kann in einer einzigen RB2508-Einheit zusammengefasst werden.
Die Preload Mechanism: Eliminating Clearance, Maximizing Stiffness
Ein besonderes Merkmal von Präzisions-Kreuzrollenlagern ist das integrierte Vorspannsystem. Standardlager arbeiten mit messbarem Spiel – einem kleinen Spalt zwischen Wälzkörpern und Laufbahnen, der es dem Lager ermöglicht, ohne Blockierung zu funktionieren. Dieser Abstand, der typischerweise in mehreren zehn Mikrometern gemessen wird, sorgt für eine inhärente Nachgiebigkeit. Wenn ein Robotergelenk einer Belastung ausgesetzt ist, verformt sich das Lager leicht, da sich Wälzkörper und Laufbahnen trennen, bevor es sich in der Belastungsrichtung wieder einfügt.
Die RB2508 preload mechanism eliminates this deflection source through spring-based compression forces. Wave springs or disc springs integrated into the bearing outer ring apply controlled compressive force, maintaining constant contact between all rolling elements and both inner and outer raceways regardless of load direction. This preload creates a fundamentally rigid structure where bearing stiffness approaches that of a solid metal ring rather than a mechanical assembly.
Die preload force in RB2508 bearings typically ranges from 400 to 600 Newtons, optimized to provide maximum rigidity without inducing excessive friction or accelerated wear. This preload value represents a carefully engineered balance: insufficient preload allows unwanted clearance and reduced stiffness; excessive preload generates unnecessary friction, heat, and lubricant degradation.
Tragfähigkeitsanalyse: Die Leistung des RB2508 über mehrere Achsen hinweg verstehen
Dynamische Tragzahlen und Anwendungskontext
Die Lagerbelastbarkeit wird durch dynamische Tragzahlen definiert – die Belastungsgröße, bei der ein Lager eine Million Umdrehungen durchführt, bevor es zu Ermüdungsabplatzungen kommt. Die Spezifikationen des RB2508 umfassen mehrere dynamische Belastungswerte, die seine multidirektionale Fähigkeit widerspiegeln:
| Lastrichtung | Dynamische Bewertung (Newton) | Typischer Anwendungskontext |
|---|---|---|
| Radiale Belastung | 3.500 | Senkrecht zur Lagerachse |
| Axiale Belastung | 1.980 | Entlang der Lagerachse |
| Momentlast | 180 Nm | Kipp- oder Biegemoment |
Praktischer Lastgrößenkontext
Um diese Bewertungen in einen Kontext zu bringen: Ein 5 Kilogramm schwerer kollaborativer Roboterarm, der 500 Millimeter über sein Handgelenk hinausragt, erzeugt am Gelenklager eine Momentbelastung von etwa 25 Newtonmetern, wenn sich der Arm horizontal ausdehnt. Die Drehmomentkapazität des RB2508 von 180 Newtonmetern bietet einen Sicherheitsfaktor, der das Siebenfache dieser Belastung beträgt – ein erheblicher Spielraum für dynamische Beschleunigungskräfte, Stoßbelastungen und Werkzeugwechsel. Diese außergewöhnliche Momentenkapazität unterscheidet Kreuzrollenlager von allen herkömmlichen Lagertypen gleicher Größe.
Die dynamic load ratings assume operation at 100 RPM. Robot joints typically operate at 20-80 RPM during normal motion profiles, reducing bearing stress compared to the rating basis. This speed margin translates to extended bearing life in practical applications. A bearing selected for 3,500 Newton dynamic load at 100 RPM will reliably handle the same load at 40 RPM for substantially longer operational life.
Kombinierte Lastszenarien: Der Vorteil des RB2508
Die Gelenkbelastung eines Roboters besteht selten aus reiner Radialkraft, reiner Axialkraft oder reinem Moment. Stattdessen erfahren die Gelenke eine gleichzeitige Belastung über mehrere Achsen hinweg. Stellen Sie sich ein Roboterschultergelenk vor, das einen horizontalen Arm stützt, während ein gegriffener Gegenstand von der Gelenkmittellinie versetzt ist:
- Radiallast aus Armgewicht und Nutzlast erzeugt eine nach unten gerichtete Kraft senkrecht zur Armachse
- Axiale Belastung durch Werkzeugwechsel und Variationen der vertikalen Nutzlastpositionierung
- Momentenbelastung aus dem Versatzabstand zwischen Gelenkachse und Nutzlastschwerpunkt
Ein einzelnes RB2508-Lager nimmt alle drei Lastkomponenten innerhalb seines Designbereichs auf. Herkömmliche Lösungen erfordern typischerweise mehrere Lagersätze, die in komplexen Gehäusekonfigurationen angeordnet sind. Die gekreuzte Rollenarchitektur des RB2508 nimmt kombinierte Lasten durch die integrierte Anordnung gekreuzter Elemente auf, sodass keine externen Lastverteilungsmechanismen erforderlich sind.
Steifigkeit: Die Leistung des RB2508 messen und verstehen
Lagersteifigkeit: Der Parameter der Feinmechanik
Die Steifigkeit in Lageranwendungen wird als Steifigkeit quantifiziert – der Widerstand gegen Durchbiegung unter aufgebrachter Last. Die Steifigkeit wird mathematisch ausgedrückt als Last geteilt durch Durchbiegung, gemessen in der Einheit Newton pro Mikrometer. Ein Lager mit höherer Steifigkeit widersteht einer Durchbiegung und hält die Position unter Last präziser.
Die RB2508's stiffness characteristics vary by load direction. Typical values include:
- Radiale Steifigkeit: ca. 50–70 N/Mikrometer (abhängig von der Vorspannungseinstellung)
- Axiale Steifigkeit: ca. 30–50 N/Mikrometer
- Momentsteifigkeit: ca. 15–20 Nm/Milliradiant
Diese stiffness values represent a 4-8 times improvement over equivalent-sized ball bearings, and a 2-3 times improvement over larger tapered roller bearing sets. This stiffness advantage translates directly to precision: a robot joint equipped with an RB2508 bearing exhibits positional repeatability within plus or minus 0.1 millimeters, compared to plus or minus 0.4 millimeters for conventional bearing solutions in similar size classes.
Temperaturstabilität und Vorspannungskonsistenz
Die Lagersteifigkeit ist temperaturabhängig. Mit zunehmender Lagertemperatur nimmt die Viskosität des Schmiermittels ab und die Federvorspannkräfte nehmen ab, wodurch die Gesamtsteifigkeit abnimmt. Der federbasierte Vorspannmechanismus des RB2508 ist darauf ausgelegt, diese Verschlechterung zu minimieren. Wellenfedern im Lageraußenring werden aus Materialien mit extrem niedrigen Wärmeausdehnungskoeffizienten ausgewählt und halten die Vorspannkraft über den Lagerbetriebsbereich von minus 10 bis plus 80 Grad Celsius innerhalb von plus oder minus 5 Prozent.
Diese thermische Stabilität stellt sicher, dass ein Robotergelenk eine gleichbleibende Präzision beibehält, unabhängig davon, ob es bei kühlen morgendlichen Startbedingungen oder nach einem längeren Betrieb mit hohem Arbeitszyklus und erhöhten Lagertemperaturen betrieben wird. Herkömmliche Lager unterliegen größeren Steifigkeitsschwankungen über Temperaturbereiche hinweg, was bei längeren Betriebssitzungen zu Positionsabweichungen führt – eine kritische Einschränkung, die durch das Vorspannungsdesign des RB2508 beseitigt wird.
Fertigungsexzellenz: Wie RB2508 überlegene Leistung erzielt
Präzisionsfertigung: Vom Rohmaterial zum fertigen Lager
UKL Bearing Manufacturing Co., Ltd. (Wuxi), ein integriertes Industrie- und Handelsunternehmen, das sich auf Präzisionslagerlösungen spezialisiert hat, demonstriert den umfassenden Herstellungsprozess, der zur Herstellung von Lagern erforderlich ist, die den RB2508-Spezifikationen entsprechen. Als professionelle Lagerfabrik, die Forschung, Entwicklung, Produktion und Vertrieb vereint, ist der Ansatz von UKL ein Beispiel für die Fertigungsgenauigkeit, die die moderne Produktion von Kreuzrollenlagern erfordert.
Die RB2508 manufacturing journey begins with material selection. Through-hardened bearing steel is specified for both rolling elements and raceways, ensuring consistent hardness throughout the component cross-section. This material choice prevents subsurface fatigue cracking that compromises bearings where hardness varies between surface and interior regions. Surface treatments including precision grinding achieve roughness values below 0.2 micrometers, reducing friction and extending bearing life.
Herstellungsprozesse für Kreuzrollenlager erfordern höchste Präzision. Die komplette Lagerfertigungssequenz umfasst:
- Schmieden und Glühen des Rohmaterials, um die Materialstruktur zu etablieren und innere Spannungen abzubauen
- Drehvorgänge zur Festlegung der anfänglichen Außen- und Bohrungsdurchmesser innerhalb von Toleranzen von plus oder minus 0,5 Millimetern
- Wärmebehandlungszyklen bringen Materialien auf eine bestimmte Härte (typischerweise 60–65 HRC für RB2508-Komponenten).
- Präzisionsschleifvorgänge, bei denen Endabmessungen innerhalb von Toleranzen von plus oder minus 0,01 Millimetern und Oberflächengüten unter 0,15 Mikrometern erreicht werden
- Die Platzierung der gekreuzten Rollen und die Integration der Vorspannungsfeder erfordern eine spezielle Befestigung und Qualitätsprüfung
- Automatisierte Montage von Lagerkomponenten mit Präzisionsmessung in jeder Phase
Qualitätssicherung: Überprüfung von Leistungsspezifikationen
Lagerfertigungsanlagen, die moderne Qualitätssysteme einsetzen, überprüfen die Leistung von RB2508 durch mehrere Inspektions- und Testprotokolle. Jedes Lager durchläuft:
- Maßprüfung mit Präzisionsmessgeräten zur Überprüfung von Bohrung, Außendurchmesser und Breite innerhalb vorgegebener Toleranzen
- Rundheits- und Rundlaufmessungen stellen sicher, dass Lagerringe perfekt konzentrisch sind, was für Präzisionsanwendungen von entscheidender Bedeutung ist
- Messung der Vorspannkraft zur Bestätigung, dass Federmechanismen bestimmte Druckkräfte liefern
- Geräusch- und Vibrationstests unter Last, um Herstellungsfehler zu erkennen, die die Leistung beeinträchtigen könnten
- Diermal cycling tests simulating temperature variations encountered in field applications
Die vollständig modernisierte Produktionsbasis von UKL mit mehr als 200 qualifizierten Fachkräften umfasst den gesamten Herstellungsprozess unter der Kontrolle einer einzigen Anlage. Diese vertikale Integration gewährleistet Konsistenz, Rückverfolgbarkeit und schnelle Reaktion auf Spezifikationsanforderungen. Zu jedem ausgelieferten Lager gehört eine Dokumentation, die die Einhaltung der Maß-, Vorspannungs- und Leistungsspezifikationen bestätigt.
RB-Serie vs. RU-Serie: Den Designunterschied verstehen
RB2508: Außenring-Vorspannungsarchitektur
Die RB2508 belongs to the RB series family, characterized by preload mechanisms integrated into the bearing outer ring. Wave springs or disc springs compressed between the outer ring and bearing housing apply compressive force that maintains contact between crossed rollers and outer-ring raceways. This architecture offers several distinct advantages for robot joint applications:
- Die Vorspannung des Außenrings sorgt für hervorragende radiale Steifigkeitseigenschaften, die für die Unterstützung des Armgewichts und der Nutzlasten unerlässlich sind
- Die Integration der Vorspannfeder in den Außenring vereinfacht die Anforderungen an die Gehäusekonstruktion im Vergleich zu Innenring-Vorspannsystemen
- Durch die sorgfältige Auswahl des Federmaterials bleiben die vorhersehbaren Vorspannungseigenschaften über thermische Zyklen hinweg stabil
- Zugänglichkeit für Gehäusetoleranzanpassungen während der Integration in Robotergelenkbaugruppen
RU-Serie: Innenring-Vorspannungsarchitektur
Die RU series employs preload mechanisms integrated into the bearing inner ring. Preload springs compressed between the inner ring and the bearing housing apply compressive force to inner-ring elements. This alternative approach provides:
- Maximale Kompaktheit des Außendurchmessers, vorteilhaft für Anwendungen, bei denen der Platz im Außenring stark eingeschränkt ist
- Die Innenring-Montagekonfiguration ermöglicht einzigartige Gehäuseanordnungen in speziellen Anwendungen
- Alternative Lastverteilungseigenschaften, die für bestimmte Momentlast-dominante Anwendungen geeignet sind
Auswahlhilfe: RB2508 für Robotergelenkanwendungen
Bei Standard-Industrierobotergelenken, kollaborativen Roboterbaugruppen und Präzisionspositionierungsanwendungen übertrifft die RB-Serie (einschließlich RB2508) in der Regel die Alternativen der RU-Serie. Die Vorspannungsarchitektur des Außenrings von RB-Lagern sorgt für eine überragende radiale Steifigkeit – die entscheidende Voraussetzung für Tragarmstrukturen und Nutzlasten. Die RU-Serie findet bevorzugte Anwendung in Drehkranzkonstruktionen und speziellen Drehtischkonfigurationen, bei denen unterschiedliche Anforderungen an die Lastverteilung gelten.
Die Kreuzrollenlager RB2508 stellt die optimale Konfiguration für Robotergelenke dar, die radiale Belastbarkeit, axiale Belastbarkeit, Momentenbelastbarkeit und außergewöhnliche Positionswiederholgenauigkeit in einem kompakten Gehäuse von 25 x 41 x 8 Millimetern erfordern.
Integrationsdesign: Optimierung der Robotergelenkleistung mit RB2508
Gehäusetoleranzanforderungen und Präzisionspassung
Die Lagerleistung hängt grundsätzlich von der Qualität des Gehäusedesigns ab. Die überragende Steifigkeit und Belastbarkeit des RB2508 kommt erst dann voll zur Geltung, wenn er in Gehäuse integriert wird, die strenge Toleranzvorgaben erfüllen:
| Wohnfunktion | Toleranzgrad | Typischer Wert | Auswirkungen auf die Leistung |
|---|---|---|---|
| Außenringbohrung | H7 | 41 0,025 mm | Der enge Sitz verhindert eine radiale Bewegung |
| Innenringbohrung | P5 | 25 -0,05 mm | Behält Konzentrizität und Rundlaufgenauigkeit bei |
| Rundlauffehler der Außenbohrung | TIR 0,05 mm | Gesamter angezeigter Rundlauffehler | Stellt die Konzentrizität des Lagerrings sicher |
| Unrundheit der inneren Bohrung | TIR 0,03 mm | Gesamter angezeigter Rundlauffehler | Verhindert ein Ungleichgewicht der Wälzkörper |
Schmierungsstrategie: Aufrechterhaltung der Leistung unter allen Betriebsbedingungen
Die RB2508's preload design creates relatively low friction compared to conventional bearings, but demands precise lubrication management. Robot joint applications typically employ one of two lubrication approaches:
Öl-Luft-Schmiersysteme: Druckluft befördert in kontrollierten Abständen präzise Öltröpfchen in das Lager. Dieser Ansatz minimiert den Lagerwiderstand, sorgt für eine konstante Temperatur und verlängert die Lagerlebensdauer. Öl-Luft-Systeme eignen sich für Dauerbetrieb oder Hochgeschwindigkeitsanwendungen, bei denen das Wärmemanagement von entscheidender Bedeutung ist. Im Vergleich zur Fettschmierung erhöht sich der Installationsaufwand, doch die Leistungsvorteile rechtfertigen den zusätzlichen technischen Aufwand für anspruchsvolle Anwendungen.
Fettbasierte Schmierung: Bei abgedichteten Lagerkonstruktionen kommen synthetische Fettformulierungen zum Einsatz, die eine Langzeitschmierung bei minimalem Wartungsaufwand ermöglichen. Fettschmierung vereinfacht die Installation und eignet sich für Anwendungen mit abgedichteten Robotergelenken, die bei mäßigen Geschwindigkeiten (unter 300 U/min) betrieben werden. Zu den Nachteilen gehören eine etwas höhere Reibung und eine entsprechende Wärmeentwicklung im Vergleich zu Ölsystemen.
Diermal Management and Temperature Control
Vorgespannte Lager erzeugen mehr Wärme als spielbasierte Konstruktionen, insbesondere bei höheren Drehzahlen. Das effektive Design von Robotergelenken umfasst Wärmemanagementstrategien:
- Aluminiumgehäusematerialien mit hoher Wärmeleitfähigkeit leiten die vom Lager erzeugte Wärme von der Gelenkbaugruppe ab
- Bei Hochleistungsanwendungen leiten Zirkulationskanäle das Kühlöl durch die Lagerzone
- Die Temperaturüberwachung über integrierte Sensoren warnt Steuersysteme vor abnormalen thermischen Bedingungen, bevor die Leistung nachlässt
- Protokolle zur Anpassung der Betriebsgeschwindigkeit reduzieren die Geschwindigkeit, wenn die Lagertemperatur die vorgesehenen Schwellenwerte überschreitet
Die RB2508 maintains full performance specifications up to plus 80 degrees Celsius, with controlled performance degradation between 80 and 100 degrees Celsius. Most robot applications maintain bearing temperatures in the 40-65 degree Celsius range through proper thermal design.
Vergleichsanalyse: RB2508 im Vergleich zu alternativen Lagerlösungen
Um die technischen Vorteile des RB2508 zu veranschaulichen, zeigt ein Vergleich seiner Leistung anhand wichtiger Parameter mit herkömmlichen Lageralternativen die technischen Argumente für die Auswahl gekreuzter Rollen:
| Leistungsparameter | RB2508 | Zweireihiger Ball | Kegelrollensatz |
|---|---|---|---|
| Radiale Steifigkeit | 60 N/Mikron | 12 N/Mikron | 25 N/Mikron |
| Axiale Steifigkeit | 40 N/Mikron | 5 N/Mikron | 8 N/Mikron |
| Momentkapazität | 180 Nm | 20 Nm | 60 Nm |
| Komponentenanzahl | 1 | 2-3 | 3-6 |
| Außendurchmesser | 41 mm | 47 mm | 62 mm |
| Positionswiederholbarkeit | 0,1 mm | 0,5 mm | 0,3 mm |
| Komplexität der Installation | Niedrig | Mäßig | Hoch |
Dieser Vergleich verdeutlicht ein grundlegendes Prinzip: Der RB2508 vereint die Leistung mehrerer herkömmlicher Lagerlösungen in einer einzigen, einfacheren Komponente. Bei einer Robotergelenkanwendung, die radiale Unterstützung, axiale Aufnahme und Momentlastwiderstand erfordert, werden traditionell drei oder mehr Lagertypen eingesetzt. Die RB2508-Einzellösung reduziert die Montagekomplexität, die Kosten und potenzielle Fehlerquellen und bietet gleichzeitig eine überragende Leistung in allen Lastrichtungen.

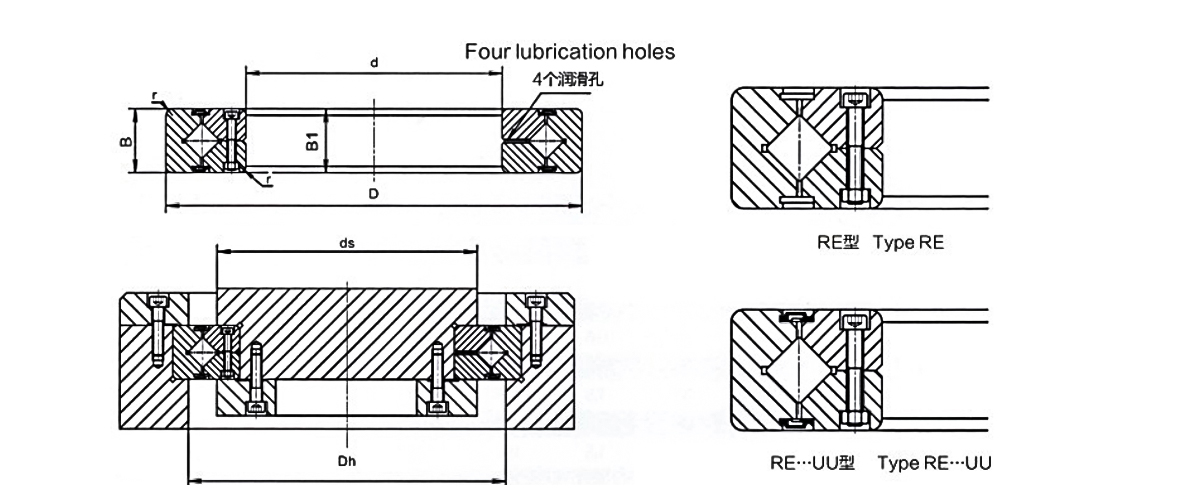

Technische Architektur: RB2508 Designvisualisierung
Praktische Anwendungen: Wo RB2508 glänzt
Kollaboratives Robotergelenkdesign
Kollaborative Roboter, die Seite an Seite mit Menschen arbeiten, erfordern außergewöhnliche Präzision und Zuverlässigkeit. Das kompakte Profil und die hohe Momentenkapazität des RB2508 ermöglichen eine sichere und präzise Verbindungskonstruktion. Eine typische Schulterbaugruppe eines kollaborativen Roboters enthält ein RB2508-Lager, um die Oberarmstruktur zu stützen und gleichzeitig Werkzeugwechsel und dynamische Lastschwankungen zu bewältigen. Das spielarme Design des Lagers gewährleistet die Wiederholgenauigkeit bei Greiferpositionierungsaufgaben, während sein Vorspannungsmechanismus einen stabilen Betrieb bei thermischen Schwankungen während längerer Arbeitsschichten gewährleistet.
Integration der Handgelenkmontage von Industrierobotern
Moderne Roboterhandgelenke nutzen mehrere Rotationsachsen (Rollen, Nicken, Gieren) in ultrakompakten Baugruppen. Jede Handgelenksachse profitiert von einer Kreuzrollenlagerunterstützung. Die Waage RB2508 ist ideal für Roll- und Nickachsen in vielen Industrieroboterkonfigurationen. Die Fähigkeit des Lagers, Momentlasten ohne zusätzliche Stützkomponenten aufzunehmen, ermöglicht Handgelenkgehäusedesigns, die eine Genauigkeit des Werkzeugmittelpunkts innerhalb von 0,1 Millimetern gewährleisten – unerlässlich für Präzisionsschweiß-, Montage- und Bearbeitungsanwendungen.
Chirurgische und medizinische Robotik
Chirurgische Robotersysteme erfordern außergewöhnliche Präzision und Zuverlässigkeit. Gelenklager müssen eine Positionsgenauigkeit innerhalb von 0,05 Millimetern beibehalten und dabei kontinuierliche Sterilisationszyklen und Bewegungsprofile mit hoher Beschleunigung aushalten. Die Steifigkeit und thermische Stabilität des RB2508 erweisen sich als ideal für diese anspruchsvollen Anforderungen. Das geringe Spiel des Lagers eliminiert Gewebeverletzungen durch Gelenkverbiegungen, während seine gleichbleibende Leistung über thermische Zyklen hinweg die Zuverlässigkeit auch bei wiederholten Sterilisationsverfahren gewährleistet.
Automatisierung der Verpackungs- und Materialhandhabung
Hochgeschwindigkeits-Pick-and-Place-Roboter mit 100 Takten pro Minute setzen Gelenklager starken dynamischen Belastungen aus. Der Vorspannmechanismus und die Linienkontaktgeometrie des RB2508 verteilen Stoßbelastungen effektiver als Kugellager und verlängern so die Lagerlebensdauer. Die Momentkapazität des Lagers bewältigt versetzte Nutzlasten, die für Vakuumgreiferinstallationen typisch sind, während seine Steifigkeit eine gleichbleibende Platzierungsgenauigkeit während der gesamten Produktionsschicht gewährleistet.
Wartung und Lebensdauer: Optimierung der Zuverlässigkeit des RB2508
Best Practices für die Installation
Die ordnungsgemäße Installation wirkt sich direkt auf die Lagerleistung und Lebensdauer aus. Zu den wichtigen Installationsprotokollen gehören:
- Stellen Sie vor dem Einbau des Lagers sicher, dass der Durchmesser der Gehäusebohrung und die Oberflächenbeschaffenheit den angegebenen Toleranzen entsprechen
- Verwenden Sie Präzisions-Lagerabzieher für Kreuzrollenlager, um Schäden am Innenring beim Aus- und Einbau zu vermeiden
- Tragen Sie leichtes Maschinenöl auf die Oberfläche der Lagerbohrung auf, um den Zusammenbau zu erleichtern und Abrieb zu verhindern
- Installieren Sie die Lagerkomponenten der Reihe nach und achten Sie dabei auf die Ausrichtung während des gesamten Montagevorgangs
- Überprüfen Sie nach der Installation die Vorspannkraft, um die ordnungsgemäße Druckbelastung durch die Federmechanismen sicherzustellen
Einlaufzeit und thermische Stabilisierung
Neue Roboterinstallationen profitieren von kontrollierten Einlaufvorgängen. Wenn die Roboter während der ersten 8 bis 10 Betriebsstunden mit 50 Prozent Nennlast betrieben werden, können die Lagerkomponenten richtig sitzen und sich die Temperaturgradienten stabilisieren. Der Temperaturanstieg während dieses Zeitraums erfolgt typischerweise innerhalb der ersten 3–4 Stunden. Allmähliche Last- und Drehzahlsteigerungen in den ersten 40 Betriebsstunden verlängern die Lagerlebensdauer und sorgen für optimale Leistung.
Zustandsüberwachungsstrategien
Moderne Roboterplattformen integrieren zunehmend Lagerzustandsüberwachungssysteme mithilfe von Temperatur- und Vibrationssensoren. Diese ermöglichen eine vorausschauende Wartung, die die Lebensdauer verlängert und unerwartete Ausfälle verhindert:
- Die Überwachung der Lagertemperatur erkennt frühzeitig eine Verschlechterung der Schmierung oder einen Vorspannungsverlust
- Die Schwingungsfrequenzanalyse identifiziert den Verschleiß der Wälzkörper vor einem katastrophalen Ausfall
- Der Trend zur Positionswiederholbarkeit zeigt, dass die Lagerkonformität mit der Zeit zunimmt
- Die Öl- oder Fettanalyse überwacht den Oxidations- und Verschmutzungsgrad
Erwartungen an die Lebensdauer
Gut gewartete RB2508-Lager halten in der Regel 10.000 bis 15.000 Betriebsstunden, bevor ein Austausch erforderlich ist. Dies stellt angesichts der überlegenen Tragfähigkeit des Lagers einen erheblichen Lebensdauervorteil gegenüber herkömmlichen Lagerlösungen dar. Bei leichten Anwendungen kann die Lebensdauer bis zu 20.000 Stunden betragen. Der vorbeugende Lageraustausch vor einem katastrophalen Ausfall verhindert Sekundärschäden an Gehäuseoberflächen und reduziert so die Gesamtreparaturkosten und Systemausfallzeiten.
Häufig gestellte Fragen
F1: Was macht Kreuzrollenlager gegenüber Kugellagern für Robotergelenkanwendungen überlegen?
Bei Kreuzrollenlagern kommt es im Gegensatz zum Punktkontakt bei Kugellagern zu einem Linienkontakt zwischen Wälzkörpern und Laufbahnen. Diese Geometrie verteilt Lasten auf größere Oberflächenbereiche und ermöglicht so eine höhere Steifigkeit und Tragfähigkeit bei gleichgroßen Umschlägen. Darüber hinaus nehmen Kreuzrollenlager gleichzeitig Radial-, Axial- und Momentlasten auf, wodurch die Notwendigkeit mehrerer Lagertypen in Einzelgelenkanordnungen entfällt.
F2: Wie verbessert die Vorspannung die Lagerleistung in Präzisionsroboteranwendungen?
Durch die Vorspannung wird das interne Spiel eliminiert, indem ein konstanter Kontakt zwischen Wälzkörpern und Laufbahnen aufrechterhalten wird. Dieses Design eliminiert das Spiel und erhöht die Lagersteifigkeit erheblich, was die von modernen Robotern geforderte Präzisionswiederholgenauigkeit ermöglicht. Die Vorspannung stabilisiert auch den Lagerbetrieb bei Temperaturschwankungen durch den Einsatz von Federmechanismen, die trotz thermischer Ausdehnung und Kontraktion eine konstante Druckkraft aufrechterhalten.
F3: Wie hoch ist die typische Lebensdauer eines RB2508-Lagers im Dauerbetrieb des Roboters?
Gut gewartete RB2508-Lager halten in der Regel 10.000 bis 15.000 Betriebsstunden, bevor sie ausgetauscht werden müssen. Die Lebensdauer hängt von den tatsächlichen Lastbedingungen, der Betriebsgeschwindigkeit, dem Temperaturmanagement und der strengen Wartung der Schmierung ab. Bei Anwendungen mit geringer Beanspruchung kann eine Lebensdauer von 20.000 Stunden erreicht werden, während bei Anwendungen mit extremer Beanspruchung möglicherweise nach 8.000 Stunden ein Austausch erforderlich ist.
F4: Können RB2508-Lager mit herkömmlichen Lagern in bestehende Roboterkonstruktionen nachgerüstet werden?
In vielen Fällen ja. Das kompakte 25x41x8-Millimeter-Profil des RB2508 ermöglicht häufig einen direkten Ersatz, wenn die Gehäusetoleranzen für die Außenringbohrung an H7-Spezifikationen angepasst werden können. Die drastisch erhöhte Lagersteifigkeit erfordert jedoch möglicherweise eine Abstimmung des Servoreglers, um eine Steuerungsinstabilität zu verhindern. Vor der Implementierung wird eine Kompatibilitätsbewertung mit detaillierter Dimensionsanalyse und dynamischer Simulation empfohlen.
F5: Welcher Schmierungsansatz eignet sich am besten für RB2508-Lager in Hochleistungsroboteranwendungen?
Öl-Luft-Schmiersysteme werden für Anwendungen im Dauerbetrieb bevorzugt und liefern in kontrollierten Abständen präzise Öltröpfchen. Dieser Ansatz minimiert den Widerstand, hält die optimale Lagertemperatur aufrecht und verlängert die Lebensdauer im Vergleich zur Fettschmierung. Fettbasierte Systeme eignen sich für abgedichtete Anwendungen mit moderaten Arbeitszyklen und geringeren Geschwindigkeitsanforderungen, wobei ein Teil der Leistung zugunsten einer vereinfachten Wartung eingebüßt wird.
F6: Wie ist die Momentenbelastbarkeit des RB2508 im Vergleich zu herkömmlichen Lagerlösungen?
Die RB2508 provides approximately 180 Newton-meters moment capacity, substantially exceeding equivalent-sized conventional bearing solutions. Tapered roller bearing sets of similar outer diameter typically provide 60 Newton-meters, while ball bearing configurations provide only 15-20 Newton-meters. This moment-load advantage is critical for handling off-axis payloads in robot gripper and tool-mounting applications.
F7: Welche Gehäusetoleranzspezifikationen sind für die optimale Leistung des RB2508 entscheidend?
Die outer ring housing bore requires H7 tolerance to ensure tight fit preventing radial movement. The inner ring bore demands P5 or better tolerance class to maintain concentricity. Surface runout should not exceed 0.05 millimeters on outer surfaces and 0.03 millimeters on inner surfaces. These precision requirements ensure that bearing rigidity advantages are fully realized in the assembled joint.
F8: Sind RB2508-Lagervarianten für unterschiedliche Lastanforderungen verfügbar?
Ja, die Hersteller bieten Kreuzrollenlagerserien an, die von kleineren, leichten Varianten für leichte Anwendungen bis hin zu größeren Hochleistungseinheiten für den schweren industriellen Einsatz reichen. Der RB2508 ist für Roboteranwendungen optimiert, die eine ausgewogene radiale, axiale und Momentlastkapazität auf kompaktem Raum erfordern. Kleinere Varianten (RB2006) eignen sich für leichte kollaborative Roboter, während größere Varianten für schwerere Industriearme geeignet sind.
F9: Wie wirkt sich die Temperatur auf die Leistung und Lebensdauer des RB2508-Lagers aus?
Standardmäßige RB2508-Lager halten die vollen Leistungsspezifikationen von minus 10 bis plus 80 Grad Celsius aufrecht. Oberhalb von 80 Grad nimmt die Viskosität des Schmiermittels ab und die Vorspannkraft der Feder nimmt ab, wodurch die Steifigkeit verringert und die Verschleißrate erhöht wird. Ein effektives Wärmemanagement durch Gehäusedesign und Kühlsysteme hält die Lagertemperatur im optimalen Bereich von 40–65 Grad Celsius und maximiert so die Lebensdauer und Leistungskonsistenz.
F10: Wie ist die Leistung des RB2508 im Vergleich zwischen leichten und extremen Roboteranwendungen?
Die RB2508 excels in both application categories. In light-duty collaborative robot arms, the bearing's low friction and exceptional repeatability enable precise gripper control. In extreme-duty high-speed pick-and-place systems, the bearing's preload and line-contact geometry absorb dynamic impact loads effectively, extending service life compared to conventional bearings. The single bearing solution's versatility across duty-cycle ranges makes it an ideal standardized component for diverse robot platforms.
