JXR-Typ (Kreuzkegelrollenlager)

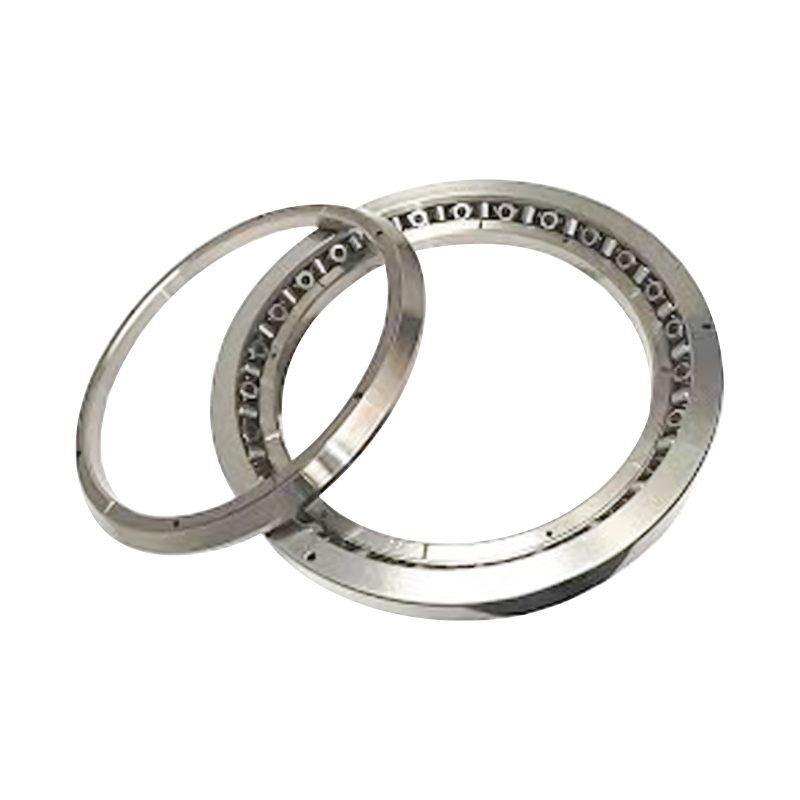

Dieses Lager verfügt über zwei Sätze von Laufbahnen und Rollen, die im rechten Winkel kombiniert sind, wobei die Rollen abwechselnd kreuz und quer angeordnet sind. Die Querschnittshöhe des Lagers ähnelt der eines einreihigen Lageraufbaus, wodurch Bauraum und Gehäusematerial eingespart werden. Der große Konuswinkel und das konische geometrische Design ermöglichen es dem gesamten Lagersystem, effektiv eine Spannweite zu bewältigen, die ein Vielfaches der Breite des Lagers selbst beträgt. Die gekreuzten Kegelrollen sind in der Lage, hohe Kippmomente (Kippmomente) aufzunehmen.

Contact Us Kontaktieren Sie uns
VORV：RA-Typ (Außenring segmentiert, Innenring für Drehung) WEITER：RB2508 Roboter-Kreuzrollenlager
  • Beschreibung
  • Spezifikationen
  • Kontaktieren Sie uns

Strukturelle Merkmale
Der JXR-Typ bietet eine kompakte Struktur, hohe Steifigkeit und hohe Präzision. Es ist in der Lage, gleichzeitig Radiallast, Axiallast und Kippmoment (Kippmoment) aufzunehmen. Darüber hinaus bietet es die Vorteile einer hohen Drehzahl sowie der Platz- und Materialeinsparung. Diese Eigenschaften machen es zur idealen Wahl für Präzisionsanwendungen wie Hochgeschwindigkeits-Vertikalschleifmaschinen, Drehtische von Werkzeugmaschinen und Industrieroboter.

Anwendungsbereich
Geeignet für den Einsatz in Werkzeugmaschinen, einschließlich Vertikalbohrmaschinen und Schleifmaschinentischen, Präzisions-Rundschalttischen, großen Rollensystemen, Drehtischen (Rotationsplattformen) und Industrierobotern und anderen.

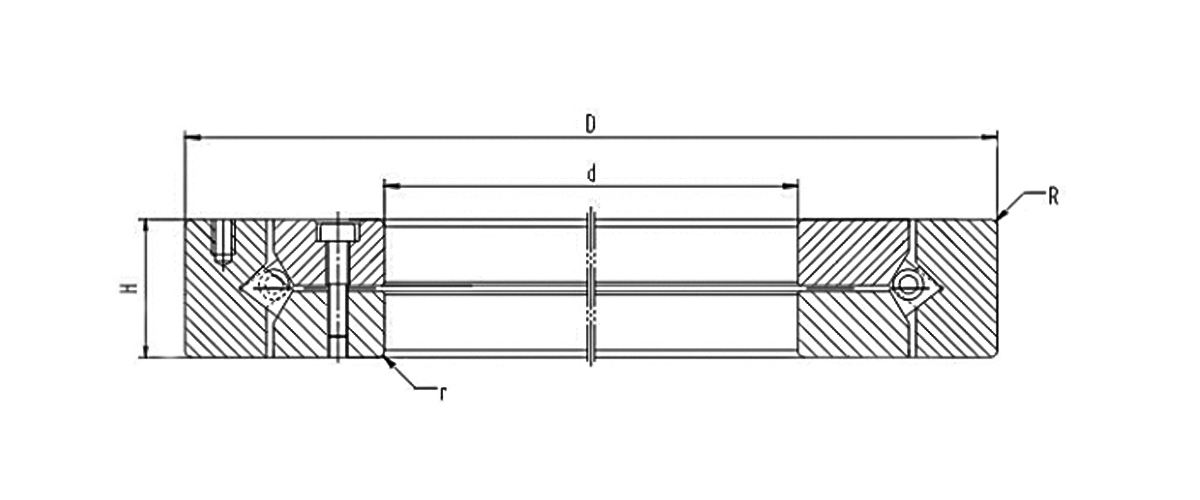

Lagertyp Innendurchmesser Außendurchmesser Breite Fase Tragzahl (radial) Tragzahl (axial) Begrenzte Geschwindigkeit Gewicht
d D H R KN KN U/min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
