So installieren Sie einen 2206 AV Nilos Ring (Schritt-für-Schritt-Anleitung)

Um das richtig zu installieren 2206 AV Positionieren Sie den Nilos-Ring so, dass die konvexe (offene) Seite zur Lagerlaufbahn zeigt. Der Ring muss bündig am Lageraußenring anliegen. Der Nilos-Ring 2206 AV hat ein Konstruktionsspiel von c = 0,3 mm, das verzugsfrei bleiben muss. Verwenden Sie einen Flachdorn oder eine Presse mit gleichmäßiger Kraft am Umfang – hämmern Sie niemals direkt auf die Dichtung.

Was den 2206 AV Nilos-Ring unders macht

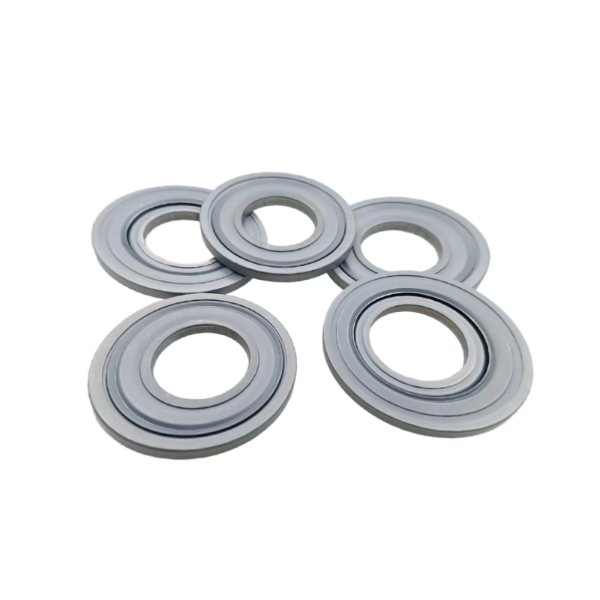

Der 2206 AV Nilos-Ring ist eine Präzisionslabyrinthdichtung aus Metall und keine Gummilippendichtung. Es besteht aus einem geformten Stahlring mit spezifischer Geometrie. Gemäß Standardabmessungen hat dieser Nilos-Ring einen Innendurchmesser (d) von 30 mm, einen Außendurchmesser (D) von 56,2 mm, eine Breite (a) von 44 mm und eine Lippenhöhe (i) von 2,5 mm. Die Stahldicke (c) beträgt 0,3 mm. Durch diese starre Konstruktion entsteht ein berührungsloses Labyrinth, das Fett zurückhält und gleichzeitig eine freie Rotation ermöglicht, im Gegensatz zu Gummidichtungen, die Reibung und Verschleiß erzeugen.

Schritt-für-Schritt-Installation des 2206 AV Nilos-Ring

1. Überprüfen Sie die Lager- und Gehäusebohrung

Stellen Sie vor dem Einbau des 2206 AV Nilos-Rings sicher, dass der Lageraußenring und die Gehäuseschulter sauber, trocken und gratfrei sind. Jeder Partikel, der größer als 0,05 mm ist, kann den Nilos-Ring anheben und den präzisen Abstand von 0,3 mm zerstören.

2. Identifizieren Sie die richtige Ausrichtung

Halten Sie den Nilos-Ring 2206 AV so, dass die offene Seite (die Seite mit einer sichtbaren Nut oder Aussparung) zum Lagerinnenring zeigt. Die flachere, geschlossene Seite sollte nach außen zeigen. Wenn Sie diesen Nilos-Ring rückwärts einbauen, bleiben Fremdkörper am Lager hängen, was zu schnellem Verschleiß führt.

3. Üben Sie einen gleichmäßigen Sitzdruck aus

Verwenden Sie eine Dornpresse oder eine hydraulische Presse mit einer flachen Hülse, die nur den äußeren Rand des 2206 AV Nilos-Rings berührt. Die empfohlene Sitzkraft beträgt 1,5 – 3,0 kN. Wenn keine Presse verfügbar ist, verwenden Sie einen Hammer mit weicher Oberfläche und einen röhrenförmigen Dorn, der dem Außendurchmesser (56,2 mm) entspricht. Klopfen Sie sternförmig – 6 bis 8 Mal leicht –, um ein Kippen zu verhindern.

4. Überprüfen Sie den endgültigen Abstand und die Ausrichtung

Nach dem Einsetzen des 2206 AV Nilos-Rings sollte der radiale Spalt zwischen dem Ring und dem Lagerinnenring 0,2 – 0,4 mm betragen. Verwenden Sie eine Fühlerlehre an vier Punkten (0°, 90°, 180°, 270°). Eine Abweichung von mehr als 0,1 mm weist auf eine Fehlausrichtung hin. Das Axialspiel (c) muss bei den vorgesehenen 0,3 mm bleiben – jede Reduzierung führt zu einer Verformung des Nilos-Rings.

Kritische Abmessungen für den 2206 AV Nilos-Ring

Der genaue Einbau dieses Nilos-Rings hängt von der Anpassung der Dichtung an die Lagerabmessungen ab. Nachfolgend sind die wichtigsten Toleranzen aufgeführt:

• Innendurchmesser (d) : 30,0 mm ±0,1 mm
• Außendurchmesser (D) : 56,2 mm 0,1 / -0,0 mm
• Breite (a) : 44,0 mm ±0,2 mm
• Lippenhöhe (i) : 2,5 mm ±0,05 mm
• Metalldicke (c) : 0,3 mm ±0,02 mm

Abweichungen außerhalb dieser Toleranzen führen entweder zum Blockieren des Lagers (wenn der Nilos-Ring zu fest ist) oder ermöglichen das Eindringen von Verunreinigungen (wenn er zu locker ist). Messen Sie immer vor der Installation.

Häufige Fehler bei der Installation eines Nilos-Rings

• Umgekehrte Ausrichtung : Die 2206 AV Nilos-Ring Bei umgekehrter Installation können keine Rückstände entfernt werden. Fett entweicht im Inneren 50–100 Stunden statt Tausende von Stunden zu dauern.
• Zu festes Anziehen oder direktes Hämmern : Verzerrung verändert die c = 0,3 mm Spiel auf nahezu Null. Der Nilos-Ring reibt am Innenring und verursacht innerhalb weniger Minuten nach dem Betrieb Hitze und Geräusche.
• Exzentrische Sitzgelegenheiten : Eine Seite des Nilos-Rings sitzt tiefer als die andere. Dadurch entsteht ein variabler Spalt (0,1 mm bis 0,5 mm), der Partikel mit einer Größe von über 1,5 mm ermöglicht 150 µm um in das Lager einzutreten.
• Verwendung eines unterdimensionierten Drifts : Eine Drift kleiner als 56,2 mm konzentriert die Kraft auf die Lippe des Nilos-Rings und verformt das empfindliche Labyrinthprofil dauerhaft.

Vermeiden Sie diese Fehler, indem Sie ein richtig dimensioniertes Presswerkzeug verwenden (Kontaktdurchmesser = 56,2 mm ) und überprüfen Sie die Ausrichtung vor dem Einsetzen des 2206 AV Nilos Ring .

So bestätigen Sie eine erfolgreiche Nilos-Ring-Installation

Nach dem Drücken der 2206 AV Nilos Ring Führen Sie beim Einbau in das Gehäuse zwei schnelle Überprüfungen durch:

• Rotationstest : Lagerinnenring von Hand drehen. Es muss rotieren reibungslos und ohne kratzende Geräusche . Jeder Widerstand bedeutet, dass der Nilos-Ring das rotierende Teil berührt.
• Kontrolle des bündigen Sitzes : Die outer edge of the 2206 AV Nilos-Ring sollte sein bündig oder vertieft bis 0,1 mm unterhalb der Gehäusefront. Ein Vorsprung von mehr als 0,2 mm weist auf einen unvollständigen Sitz hin.

Wenn beide Bedingungen erfüllt sind, sorgt dieser Nilos-Ring für den beabsichtigten Labyrintheffekt – er hält Fett zurück und blockiert groben Staub (Partikel <30 µm sind in der Regel unbedenklich).

Für die Installation des 2206 AV Nilos Ring erforderliche Werkzeuge

• Dornpresse oder hydraulische Presse (empfohlene Kraft: 1,5 – 3,0 kN )
• Flacher, rohrförmiger Dorn mit Innendurchmesser >30 mm und Außendurchmesser 56,2 mm
• Fühlerlehren-Set (0,05 mm bis 1,0 mm)
• Sauberes, fusselfreies Tuch und Isopropylalkohol
• Digitaler Messschieber (zur Überprüfung d=30 mm and D=56,2 mm vor der Installation)

Die Verwendung geeigneter Werkzeuge verhindert Verformungen und gewährleistet die 0,3 mm Das konstruktive Spiel des Nilos-Rings bleibt erhalten.

Häufig gestellte Fragen zum 2206 AV Nilos Ring

Kann der 2206 AV Nilos Ring nach dem Ausbau wiederverwendet werden?

Nein. Der 2206 AV Nilos Ring ist eine präzisionsgeformte Metallkomponente, die sich beim Pressen leicht verformt. Beim Entfernen verändert sich fast immer die Dicke von c=0,3 mm oder es entstehen flache Stellen auf dem Labyrinthprofil. Für eine zuverlässige Abdichtung verwenden Sie immer einen neuen Nilos-Ring.

Welche Gehäusebohrung wird für diesen Nilos-Ring benötigt?

Der 2206 AV Nilos Ring erfordert eine Gehäusebohrung mit einer H7-Toleranz von 56,2 mm (typischerweise 56,2 0,03 / -0,0 mm). Eine Bohrung größer als 56,25 mm sichert den Nilos-Ring nicht – er kann sich verdrehen oder herausfallen. Wenn die Bohrung verschlissen ist, verwenden Sie ein für Metalldichtungen vorgesehenes Sicherungsmittel oder tauschen Sie das Gehäuse aus.

Sollte der Nilos-Ring vor der Montage mit Gleitmittel versehen werden?

Ölen Sie die Gehäusebohrung und den Außenrand des 2206 AV Nilos-Rings leicht mit einem dünnen Fett (z. B. NLGI 2). Lassen Sie kein Fett in die Labyrinthnut des Nilos-Rings gelangen – es kann abrasiven Staub anziehen. Das Innenspiel c = 0,3 mm sollte trocken bleiben, um als echtes Labyrinth zu funktionieren.

Wie schneidet ein Nilos-Ring im Vergleich zu einem Gummidichtring ab?

Im Gegensatz zu Gummidichtungen, die Reibung erzeugen (0,1–0,3 Nm Widerstandsmoment), ist der 2206 AV Nilos Ring eine berührungslose Metalldichtung – sie erzeugt nahezu keine Reibung. Gummidichtungen versagen über 100 °C, während dieser Nilos-Ring 200 °C aushält. Gegen Flüssigkeiten oder sehr feinen Staub (<10 µm) kann ein Nilos-Ring jedoch nicht so effektiv abdichten wie eine Kontaktlippendichtung. Wählen Sie basierend auf Ihren Betriebsbedingungen.

Leistungserwartungen nach korrekter Installation des Nilos-Rings

Wenn die 2206 AV Nilos Ring ordnungsgemäß montiert ist (offene Seite zum Lager, gleichmäßig). 0,3 mm Spiel, keine Verformung), erreicht das Lager:

• Fettretention: >95 % Originalfett nach 2000 Stunden bei mäßiger Drehzahl (3000 U/min).
• Schadstoffausschluss: Partikel größer als 0,1 mm wirksam blockiert werden.
• Temperaturanstieg: Unter 10°C über der Umgebungstemperatur aufgrund des berührungslosen Labyrinthdesigns des Nilos-Rings.

Abweichungen vom Installationsverfahren führen innerhalb von 50–200 Stunden zu einem vorzeitigen Lagerausfall. Behandeln Sie den 2206 AV Nilos-Ring immer als Präzisionskomponente – gehen Sie vorsichtig damit um, installieren Sie ihn korrekt, und er wird Ihr Lager Tausende von Stunden lang schützen.
