Wie wählt man das richtige Schrägkugellager für Hochgeschwindigkeitsanwendungen aus?

Die Auswahl der optimalen Rollkomponente für rotierende Hochgeschwindigkeitsmaschinen erfordert ein tiefes Verständnis der Betriebsbedingungen, der inneren Geometrie und des Wärmemanagements. Unter den Präzisionsmaschinen sind Schrägkugellager sind aufgrund ihrer Fähigkeit, kombinierte radiale und axiale Belastungen zu bewältigen und gleichzeitig hohe Drehzahlen aufrechtzuerhalten, die bevorzugte Wahl.

Die Anforderungen des Hochgeschwindigkeitsbetriebs verstehen

Hochgeschwindigkeitsanwendungen – wie Werkzeugmaschinenspindeln, Turbolader, Hochfrequenzmotoren und Hilfsaggregate in der Luft- und Raumfahrt – stellen besondere Anforderungen an die Lagerleistung. Zu den Hauptherausforderungen gehören der Anstieg der Zentrifugalkraft, die Wärmeausdehnung, der Zusammenbruch des Schmierfilms und die Instabilität des Käfigs. Ein Lager, das bei mittleren Drehzahlen gut funktioniert, kann bei hohen Drehzahlen aufgrund übermäßiger Wärmeentwicklung oder unzureichender Lagerluft vorzeitig ausfallen.

Um diese Herausforderungen zu meistern, müssen Ingenieure mehrere Parameter bewerten: Kontaktwinkel, Präzisionsgrad, Käfigmaterial, Schmiermethode und Vorspannung. Die richtige Kombination gewährleistet einen geringen Temperaturanstieg, eine hohe Steifigkeit und eine längere Lebensdauer.

Warum Schrägkugellager bei hohen Geschwindigkeiten überzeugen

Im Gegensatz zu Rillenkugellagern sind Schrägkugellager mit einem bestimmten Kontaktwinkel zwischen Kugeln und Laufbahnen konstruiert. Dieser Winkel ermöglicht es ihnen, erhebliche Axiallasten zu tragen und gleichzeitig hohe Drehzahlen zu ermöglichen. Je kleiner der Kugeldurchmesser im Verhältnis zum Teilkreis und je leichter der Käfig ist, desto geringer ist die Zentrifugalkraft bei hohen Drehzahlen.

Für die meisten Hochgeschwindigkeits-Industrieanwendungen werden Lager mit einem Kontaktwinkel von 15° oder 25° gegenüber Lagern mit 40° bevorzugt. Der verringerte Kontaktwinkel verringert die erzeugte Wärme und ermöglicht eine höhere Grenzgeschwindigkeit. Beim Durchsehen eines 7308-Lagerdatenblatts wird der Kontaktwinkel durch Suffixe wie „AC“ (25°) oder „B“ (40°) angegeben. Für Ultrahochgeschwindigkeitsspindeln kann eine 15°-Version spezifiziert werden, obwohl diese in der Größe 7308 weniger verbreitet ist.

Die Lagerreihe 7308 als Fallstudie

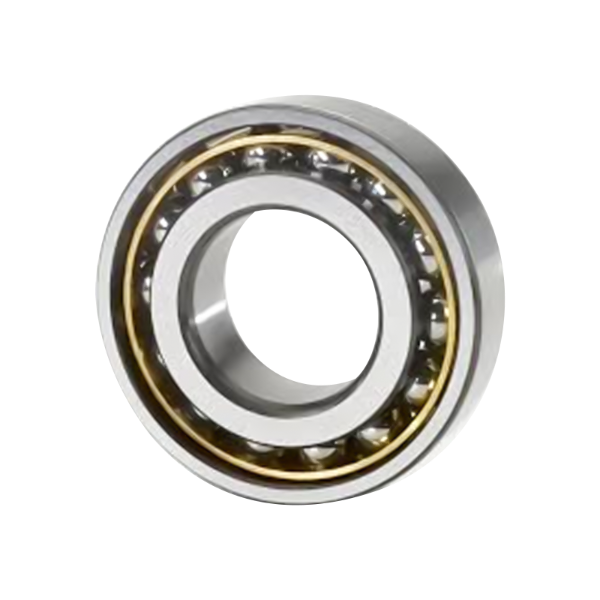

Das 7308-Lager ist ein mittelgroßes Schrägkugellager mit einer Bohrung von 40 mm, einem Außendurchmesser von 90 mm und einer Breite von 23 mm. Es wird häufig in Allzweckspindeln, Pumpen, Kompressoren und Getrieben eingesetzt. Seine Beliebtheit ergibt sich aus dem Gleichgewicht zwischen Tragfähigkeit und Geschwindigkeitsfähigkeit. Allerdings gibt es innerhalb der 7308-Familie mehrere Varianten, die die Hochgeschwindigkeitsleistung erheblich beeinträchtigen.

Wichtige Variationen in der 7308-Familie

Bei der Beschaffung für Hochgeschwindigkeitsanwendungen sind Käfigdesign und -material von entscheidender Bedeutung. Käfige aus Polyamid (Nylon) sind leicht und bieten hervorragende Hochgeschwindigkeitseigenschaften. Das 7308 BEP-Lager stellt eine gängige Variante mit Polyamidkäfig und 40° Druckwinkel dar. Während der 40°-Winkel eine höhere axiale Steifigkeit bietet, erzeugt er mehr Wärme als ein 25°-Gegenstück. Für echte Hochgeschwindigkeitsanwendungen bevorzugen einige Ingenieure den AC-Typ mit einem Messing- oder BLICK-Käfig.

Die folgende Tabelle fasst die wichtigsten Varianten zusammen, die für die Hochgeschwindigkeitsauswahl relevant sind.

Für Anwendungen, bei denen die Grenzgeschwindigkeit die Hauptbeschränkung darstellt, kann ein 7308-Lager mit einem Kontaktwinkel von 25° und einem leichten Käfig den gebräuchlicheren 40°-Typen überlegen sein, selbst wenn die axiale Belastbarkeit etwas reduziert ist.

Auswahl basierend auf internem Spiel und Vorspannung

Der Hochgeschwindigkeitsbetrieb erfordert eine sorgfältige Kontrolle des Innenspiels. Bei höheren Geschwindigkeiten drückt die Zentrifugalkraft die Kugeln nach außen und der Innenring dehnt sich aus, während der Außenring möglicherweise kühler bleibt. Dies kann zu einer Verringerung des inneren Radialspiels führen und zu Störungen oder einer übermäßigen Vorspannung führen. Daher sollte ein Lager, das für hohe Drehzahlen ausgelegt ist, mit einem größeren Lagerspiel als normal beginnen, typischerweise der Klasse C3 oder sogar C4.

Bei paarweise oder satzweise eingesetzten Schrägkugellagern ist die Vorspannung ein entscheidender Faktor. Eine leichte Vorspannung wird fast immer für Hochgeschwindigkeitsspindeln spezifiziert, während eine hohe Vorspannung für Anwendungen mit niedriger Geschwindigkeit und hoher Steifigkeit reserviert ist. Hersteller bieten Vorspannungsklassen (z. B. leicht, mittel, schwer) an, die direkten Einfluss auf die maximal erreichbare Drehzahl haben.

Bei der Bewertung eines 7308-Lagers für eine Spindel mit 10.000 U/min ist eine leichte Vorspannung mit C3-Spiel ein typischer Ausgangspunkt. Im Gegensatz dazu kann es bei einem 7308 BEP-Lager, das mit mittlerer Vorspannung bestellt wird, über 8.000 U/min zu einer Überhitzung kommen, sofern keine besonderen Kühlmaßnahmen angewendet werden.

Käfigmaterialien und ihre Rolle für die Geschwindigkeit

Der Käfig trennt und führt die Wälzkörper. Bei hohen Geschwindigkeiten dominieren Käfigmasse und Reibung. Leichte Materialien reduzieren die Zentrifugalbelastung der Käfigarme. Nachfolgend finden Sie einen Vergleich gängiger Käfigmaterialien für Schrägkugellager.

Für die meisten Hochgeschwindigkeitsanwendungen unter 120 °C Betriebstemperatur bietet ein Polyamidkäfig das beste Verhältnis von Geschwindigkeit zu Kosten. Dies erklärt die Beliebtheit des 7308 BEP-Lagers in Allzweck-Hochgeschwindigkeitsrotationsgeräten.

Schmierstrategie für Hochgeschwindigkeits-Schrägkugellager

Die Schmierung ist wohl der wichtigste Faktor, der die Lebensdauer von Hochgeschwindigkeitslagern beeinflusst. Dabei kommen hauptsächlich zwei Verfahren zum Einsatz: Öl-Luft-Schmierung (Ölnebel- oder Ölstrahlschmierung) und Fettschmierung. Jeder hat unterschiedliche Geschwindigkeitsbegrenzungen.

• Fettschmierung ist einfacher und sauberer, aber die Viskosität des Grundöls und die Art des Verdickungsmittels begrenzen die Geschwindigkeit. Erforderlich sind Hochgeschwindigkeitsfette mit synthetischen Ölen (PAO oder Ester) und niedrigviskosen Grundölen. Bei einem 7308-Lager unterstützt die Fettschmierung typischerweise Drehzahlen von bis zu 60–70 % der ölgeschmierten Grenze.
• Öl-Luft-Schmierung sorgt für höchste Geschwindigkeiten. Eine präzise Ölmenge wird in einen Luftstrom eingespritzt, wodurch das Lager gekühlt und gleichzeitig geschmiert wird. Diese Methode ist für Ultrahochgeschwindigkeitsspindeln über 20.000 U/min in der 40-mm-Bohrungsklasse vorgeschrieben.

Wenn Sie ein 7308-Lager für eine kontinuierliche Hochgeschwindigkeitsanwendung auswählen, überprüfen Sie den Geschwindigkeitsparameter des Schmiermittels (n*dm-Wert). Der dm-Wert (Teilungsdurchmesser in mm × Drehzahl in U/min) für ein 7308-Lager beträgt etwa 65 mm × U/min. Bei dm-Werten über 500.000 ist die Verwendung von Fett nicht mehr ausreichend und Öl-Luft wird empfohlen.

Präzisionsklassen: Wann sind sie notwendig?

Hochgeschwindigkeitsanwendungen erfordern eine gute Laufgenauigkeit, um Vibrationen und Unwucht zu vermeiden. Präzisionsklassen folgen Standards wie ISO P6, P5 und P4 (oder ABEC 3, 5, 7). Ein standardmäßiges 7308-Lager hat normalerweise P0 (normal) und ist für allgemeine industrielle Drehzahlen bis zu moderaten Drehzahlen geeignet. Für Hochgeschwindigkeitsspindeln wird oft P5 oder sogar P4 angegeben.

Die folgende Tabelle entspricht der Präzisionsklasse typischer Hochgeschwindigkeitsanwendungen.

Für die meisten Benutzer, die ein 7308 BEP-Lager in einer Hochgeschwindigkeitsumgebung in Betracht ziehen, ist P5 die empfohlene Mindestpräzisionsklasse, um vibrationsbedingten Verschleiß zu vermeiden.

Häufige Auswahlfehler, die Sie vermeiden sollten

Selbst erfahrene Ingenieure wählen manchmal falsch hohe Geschwindigkeiten aus. Zu den häufigsten Fehlern zählen:

• Wählen Sie einen Kontaktwinkel von 40°, wenn 25° ausreichen würden. Während 40° eine höhere axiale Steifigkeit bietet, erzeugt es mehr Wärme. Bei geschwindigkeitsdominierten Anwendungen ist ein 25°-Schrägkugellager oft besser.
• Ignorieren der Geschwindigkeitsbegrenzung des Schmiermittels. Ein hochwertiges Lager mit einem ungeeigneten Fett geht schnell kaputt. Überprüfen Sie immer den Geschwindigkeitsfaktor (n*dm) des Fettes.
• Übervorspannung. Zu viel Vorspannung erhöht Reibung und Hitze. Bei hohen Geschwindigkeiten ist eine leichte Vorspannung fast immer richtig.
• Auswahl eines geschlossenen (abgedichteten) Lagers für hohe Geschwindigkeiten. Dichtungen sorgen für Reibung und Wärme. Für Drehzahlen über ca. 8.000 U/min sind bei einem 7308-Lager offene Ausführungen mit Ölschmierung erforderlich.
• Verwendung von Stahlkäfigen ohne ausreichenden Ölfluss. Stahlkäfige benötigen mehr Schmiermittel, um die Gleitreibung zu bewältigen; Polyamid- oder PEEK-Käfige sind von Natur aus geschwindigkeitsfähiger.

Praktische Schritte zur Spezifikation

Befolgen Sie bei der Spezifikation eines Schrägkugellagers für eine sich schnell drehende Baugruppe die folgende Reihenfolge:

Bestimmen Sie die erforderliche Drehzahl in U/min und die Bohrungsgröße. Stellen Sie bei einem 7308-Lager sicher, dass der Wellendurchmesser 40 mm beträgt.

Berechnen Sie den n*dm-Wert. Bei mehr als 400.000 ist eine Ölschmierung vorzusehen.

Wählen Sie den Kontaktwinkel. Verwenden Sie 25° für Geschwindigkeitspriorität, 40° für Axiallastpriorität.

Wählen Sie das Käfigmaterial aus. Polyamid für allgemeine Hochgeschwindigkeit, PEEK für extreme Bedingungen.

Geben Sie das Lagerspiel an – mindestens C3.

Wählen Sie die Vorspannung: leicht für hohe Geschwindigkeit, mittel für mittlere Geschwindigkeit mit guter Steifigkeit.

Entscheiden Sie sich für die Präzisionsklasse: P5 für die meisten Hochgeschwindigkeitsspindeln, P4 für Ultrapräzision.

Bestätigen Sie die Schmiermethode und den Schmierstofftyp anhand der Herstellerangaben.

Für ein 7308 BEP-Lager, das in einer Allzweckspindel mit bis zu 9.000 U/min eingesetzt wird, würden Fettschmierung mit einem synthetischen Hochgeschwindigkeitsfett, leichte Vorspannung und P5-Präzision eine ausgewogene Spezifikation bilden.

Häufig gestellte Fragen (FAQ)

F1: Kann ein Standard-7308-Lager bei hoher Geschwindigkeit verwendet werden?
Ein standardmäßiges 7308-Lager mit Stahlkäfig, normalem Spiel und Fettschmierung ist auf mittlere Drehzahlen (typischerweise unter 5.000 U/min) beschränkt. Für den Hochgeschwindigkeitseinsatz ist eine Ausführung mit Polyamidkäfig, C3-Spiel und entsprechendem Schmierstoff erforderlich.

F2: Was ist der Unterschied zwischen einem 7308-Lager und einem 7308 BEP-Lager?
Das Lager 7308 bezieht sich normalerweise auf die Basisausführung mit nicht spezifiziertem Käfig und Spiel. Das 7308 BEP-Lager weist speziell einen Kontaktwinkel von 40° mit einem glasfaserverstärkten Polyamidkäfig auf, der eine geringere Zentrifugalmasse und eine höhere Drehzahlfähigkeit als Stahlkäfigversionen bietet.

F3: Welches Schmiermittel eignet sich am besten für Hochgeschwindigkeits-Schrägkugellager?
Für Drehzahlen unter n*dm 500.000 eignet sich ein synthetisches Fett mit niedrigviskosem Grundöl (z. B. PAO 32 oder 46). Oberhalb dieser Schwelle ist eine Öl-Luft-Schmierung mit einem sehr leichten Öl (ISO VG 10–22) erforderlich.

F4: Woher weiß ich, ob ich P5-Präzision für mein 7308-Lager benötige?
Wenn Ihre Anwendung über 8.000 U/min läuft und geringe Vibrationen erfordert (z. B. CNC-Spindel, Schleifspindel), geben Sie P5 an. Für Pumpen oder Lüfter mit ähnlichen Drehzahlen können P0 oder P6 akzeptabel sein.

F5: Kann ich ein 7308 AC-Lager durch ein 7308 BEP-Lager ersetzen?
Nur wenn Axiallastrichtung und -größe kompatibel sind. Der AC-Typ hat einen Kontaktwinkel von 25°, während der BEP 40° hat. Beim Austausch muss geprüft werden, ob das System die höhere Wärmeentwicklung des 40°-Designs verträgt und ob die axiale Steifigkeitsänderung akzeptabel ist.

Fazit

Die Auswahl des richtigen Schrägkugellagers für Hochgeschwindigkeitsanwendungen erfordert das Ausbalancieren von Kontaktwinkel, Käfigmaterial, Innenspiel, Vorspannung, Schmierung und Präzisionsklasse. Die 7308-Lagerfamilie bietet eine vielseitige Plattform, wobei das 7308 BEP-Lager eine starke Lösung für Allzweckspindeln mit mittlerer Drehzahl darstellt. Für echten Hochgeschwindigkeitsbetrieb sollten Sie einen Kontaktwinkel von 25°, leichte Polyamid- oder PEEK-Käfige, leichte Vorspannung und Ölschmierung priorisieren, wenn n*dm 500.000 übersteigt. Durch die Befolgung des oben beschriebenen strukturierten Ansatzes können Ingenieure eine lange Lebensdauer und stabile Leistung auch bei anspruchsvollen Rotationsgeschwindigkeiten erreichen.
