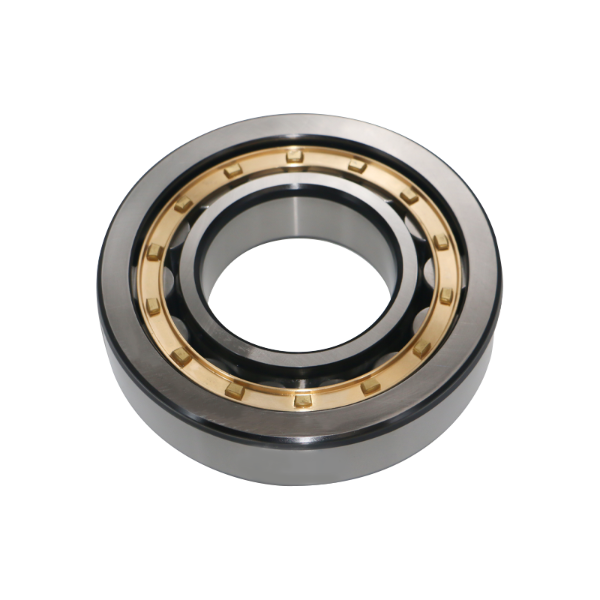

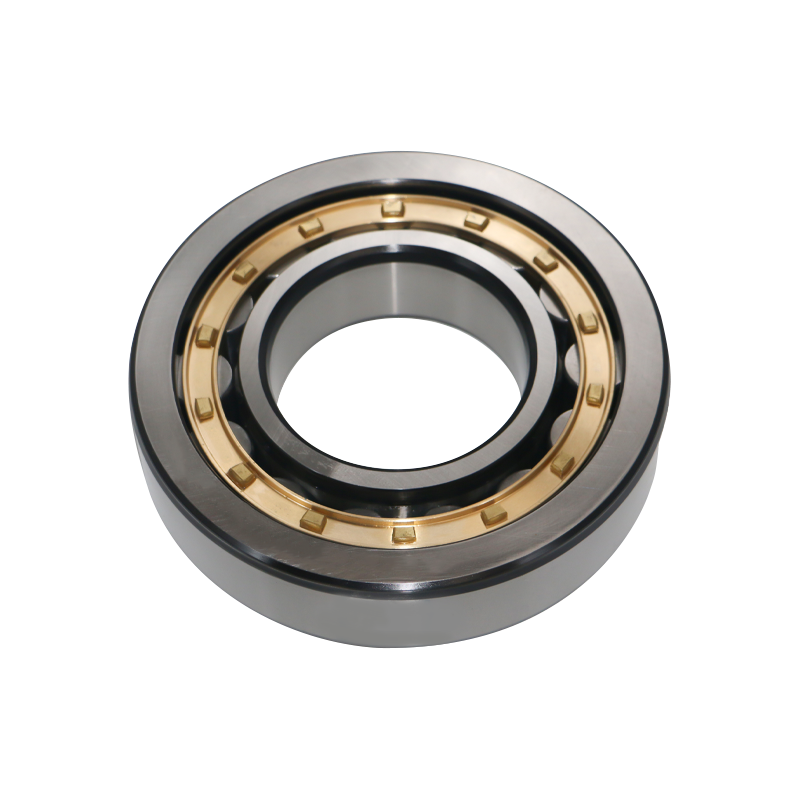

Warum zeichnet sich das Zylinderrollenlager NU 309 bei Motor- und Getriebekonstruktionen aus?

Das Wichtigste zum Mitnehmen: Das NU 309-Lager eignet sich hervorragend als Loslager

Für Motor- und Getriebekonstruktionen, bei denen die Wärmeausdehnung der Welle ein entscheidendes Problem darstellt, ist die Lager NU 309 bietet die zuverlässigste Lösung. Sein einzigartiges Design – ein Innenring ohne Flansche – ermöglicht es der Welle, sich in beiden axialen Richtungen frei auszudehnen oder zusammenzuziehen, ohne schädliche innere Belastungen hervorzurufen. Diese Fähigkeit macht das Zylinderrollenlager NU 309 zur bevorzugten Wahl für die schwimmende/Loslagerungsposition in Hochgeschwindigkeits- und Hochleistungsantriebssystemen und verhindert direkt einen vorzeitigen Lagerausfall aufgrund axialer thermischer Belastung.

Ingenieure wählen das NU 309-Lager nicht nur wegen seiner hohen radialen Belastbarkeit, sondern auch wegen dieser spezifischen, unverzichtbaren Funktionalität. Es löst ein grundlegendes mechanisches Problem und sorgt für Betriebsstabilität und lange Lebensdauer in Anwendungen von Industriegetrieben bis hin zu großen Elektromotoren.

Designanatomie: Warum keine Flansche am Innenring?

Das charakteristische Merkmal eines NU-Lagers ist, dass der Innenring völlig frei von integrierten Flanschen ist. Beide Flansche befinden sich am Außenring und führen die Rollen- und Käfigbaugruppe. Dieses durchdachte Design bietet zwei entscheidende technische Vorteile:

1. Uneingeschränkte axiale Bewegung
Die Welle kann zusammen mit dem Innenring axial im Lager gleiten. Dadurch wird die thermische Ausdehnung oder Kontraktion der Welle ausgeglichen – ein häufiges Phänomen bei Motoren und Getrieben während Anlauf- und Abschaltzyklen –, ohne schädliche Axialkräfte zu erzeugen, die andernfalls zu einer Überlastung des Lagers führen würden.

2. Reine Radiallastunterstützung
Als reines Loslager ist das Zylinderrollenlager NU 309 nur für die Aufnahme hoher Radiallasten ausgelegt. Es ist bewusst nicht für jede axiale Belastung vorgesehen. Diese klare Definition des Lastpfads ermöglicht es Ingenieuren, das Axiallastmanagement einem speziellen Festlager (z. B. einem Rillenkugellager oder einem Lager im NUP-Design) am anderen Ende der Welle zuzuweisen und so das Gesamtsystemdesign zu optimieren.

In der Praxis bedeutet dies, dass Sie bei der Spezifikation eines NU 309-Lagers eine Komponente mit einem einzigen, klar definierten Zweck auswählen: Radialkräfte zu bewältigen und gleichzeitig das lineare Wellenwachstum zu berücksichtigen.

Leistungsmetriken: Belastungswerte und Geschwindigkeitsfähigkeiten

Die Lagerabmessungen des NU 309 sind standardisiert auf 45 mm Bohrung (d) x 100 mm Außendurchmesser (D) x 25 mm Breite (B). Innerhalb dieser kompakten Bauform bietet das Lager aufgrund des Linienkontakts zwischen den Rollen und den Laufbahnen eine erhebliche radiale Belastbarkeit. Die wichtigsten Leistungsindikatoren für ein standardmäßiges NU 309 ECP-Lagerdesign sind:

• Dynamische Tragzahl (C): ~100,8 kN
• Statische Tragzahl (C0): ~90 kN
• Grenzgeschwindigkeit bei Fett-/Ölschmierung: ~6.000 – 7.500 U/min (je nach Design-Suffix wie ECJ, ECP oder ECM und Schmiermethode)

Diese Werte bestätigen, dass die Lagertragzahl des NU 309 für seine Größe außergewöhnlich hoch ist und sich daher für Anwendungen mit hohen Radiallasten eignet, wie z. B. Hochgeschwindigkeitswellen von Industriegetrieben oder Hauptantriebsmotoren.

Kritischer Vergleich: NU 309 vs. NJ 309 vs. NUP 309

Für die korrekte Anwendung ist es wichtig, die subtilen Designunterschiede zwischen einreihigen Zylinderlagertypen zu verstehen. Verwenden Sie die folgende Tabelle, um die zu unterscheiden NU 309 aus seinen nächsten Varianten:

Bei der Durchführung einer NU 309 vs. NJ 309-Analyse ist der entscheidende Entscheidungsfaktor, ob Ihre Anwendung erfordert, dass das Lager axiale Wellenbewegungen aufnehmen kann (wählen Sie NU) oder auch eine gewisse axiale Belastung bewältigen muss (wählen Sie NJ). Die Suche nach NU 309-Lageraustausch- oder SKF NU 309-Äquivalenten konzentriert sich häufig auf diese Funktionsspezifikationen.

Anwendungstechnik: Praktische Anwendungsfälle

Der NU 309 für Getriebeanwendungen kommt außergewöhnlich häufig vor, insbesondere an der Hochgeschwindigkeits-Eingangswelle. Dabei erwärmt sich die Welle durch die hohe Drehzahl schnell, was zu einer erheblichen Wärmeausdehnung führt. Das NU 309 fungiert als Freilager oder Loslager und ermöglicht diese Ausdehnung, ohne dass eine axiale Vorspannung entsteht, die zu Überhitzung und Festfressen führen könnte. Ebenso ist die Konfiguration von Elektromotoren mit schwimmendem Lager bei Motoren ab einer bestimmten Baugröße gängige Praxis und schützt die Lager auf der Antriebsseite und auf der anderen Seite vor thermisch bedingten Ausfällen.

Ein weiteres Praxisbeispiel ist der NU 309 für Kompressoranwendungen. Bei Schrauben- oder Radialkompressoren dehnt sich die Rotorwelle erheblich aus, wenn die Maschine Betriebstemperatur erreicht. Ein NU 309 auf der Nichtschubseite des Rotors sorgt für die nötige axiale Freiheit und stellt sicher, dass die kritischen Innenspiele zwischen den Rotoren für einen optimalen Wirkungsgrad eingehalten werden.

Auswahlhilfe: Suffixe und interne Freigabe

Bei der Spezifikation eines NU 309-Lagers definieren die Suffixcodes entscheidende Konstruktionsdetails, die sich auf die Leistung auswirken. Zum Beispiel:

• ECP: Glasfaserverstärkter PA66-Käfig, rollenzentriert. Bietet gute Festigkeit und Hochgeschwindigkeitsfähigkeit.
• ECM: Bearbeiteter Messingkäfig, rollengeführt. Geeignet für höhere Temperaturen und anspruchsvolle Bedingungen.
• EuGH: Käfig aus gepresstem Stahl, rollengeführt. Eine robuste, kostengünstige Option.

Ebenso wichtig ist die Auswahl des richtigen NU 309-Lagerspiels. Für Anwendungen mit einem hohen Temperaturgradienten zwischen Innen- und Außenring ist häufig ein radiales Innenspiel von C3 (größer als normal) erforderlich. Durch die Spezifikation eines NU 309 ECP/C3-Lagers wird sichergestellt, dass das Lager selbst unter schwierigen thermischen Bedingungen nicht in ein negatives Spiel gerät, was seine Lebensdauer drastisch verkürzen würde.

Für Ingenieure mit Altgeräten ist es von entscheidender Bedeutung, ein gleichwertiges NU 309-Lager oder genaue Optionen für den Austausch eines NU 309-Lagers zu kennen. Passen Sie immer die Abmessungen, Tragzahlen, Konstruktionssuffixe (ECP, ECM usw.) und die interne Spielklasse (z. B. C3) an, um einen direkten und zuverlässigen Ersatz zu gewährleisten. Das richtige Verständnis des Betriebstemperaturbereichs und der Schmierungsanforderungen des NU 309-Lagers ist ebenfalls entscheidend für das Erreichen der berechneten L10-Lebensdauer.
