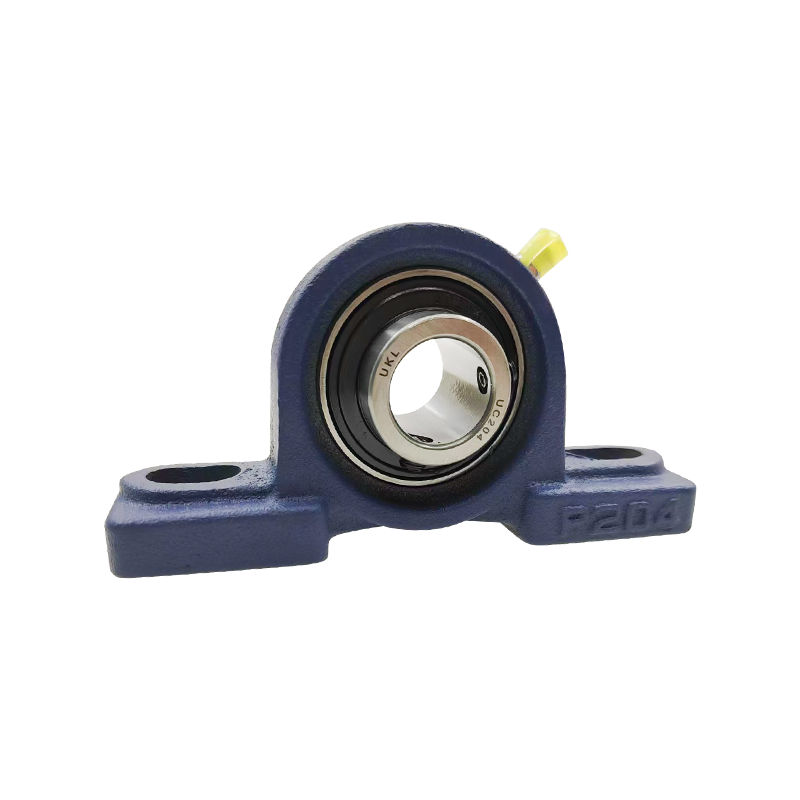

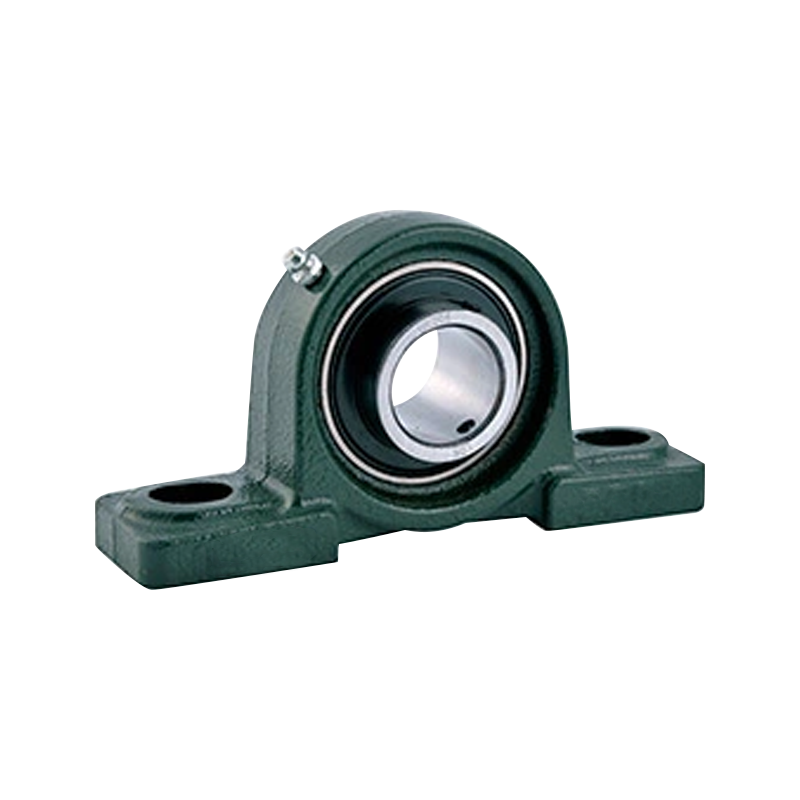

Stehlager

Ein Stehlager, auch Plummer-Block genannt, ist eine Stützstruktur, die durch die Verwendung kompatibler Lager und einer Reihe zugehöriger Komponenten zur Stabilisierung einer rotierenden Welle beitragen soll.

Dieser Lagertyp enthält einen Montageblock (Stehlager). Das Lager ist im Montageblock eingebaut.

Die Stehlager werden am häufigsten in Anwendungen mit niedrigem Drehmoment verwendet. Die Schlitze oder Bohrungen in der Lagerbasis oder den Füßen des Lagers ermöglichen eine einfache Montage und Einstellung.

Contact Us Kontaktieren Sie uns
VORHERIGE:Kein vorheriges Produkt NÄCHSTE:Stehlager mit Gewindebohrung
  • Spezifikationen
  • Kontaktieren Sie uns

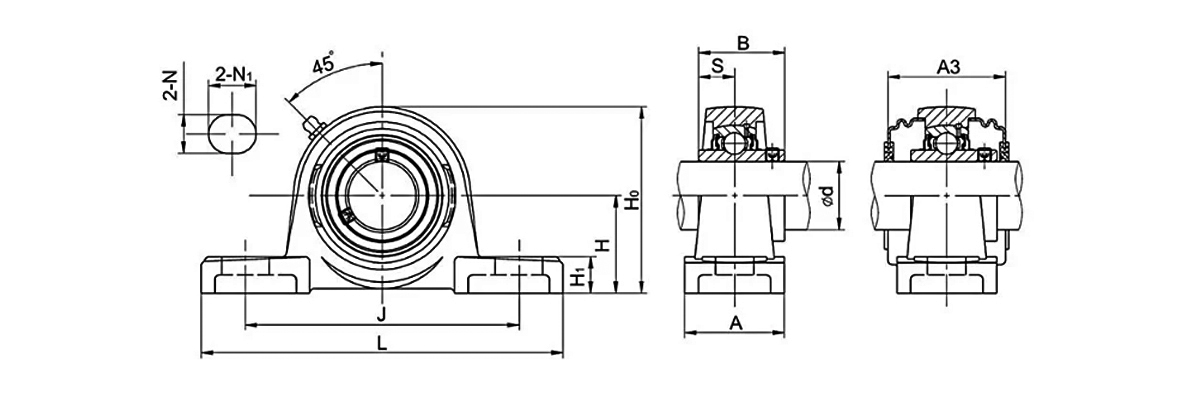

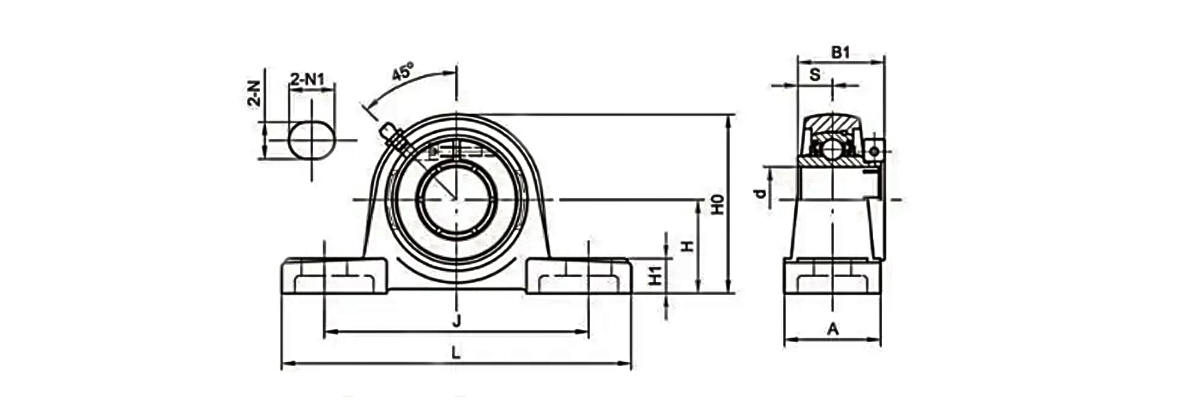

Einheit Nr. Wellendurchm Abmessungen (mm) Bolzengröße
(mm) 		Gewicht
(kg)
d H L J A N N1 H1 Ho B S A3
(in) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16.9 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16.11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16.9 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1.-11.16 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

Einheit Nr. Wellendurchm Abmessungen (mm) Bolzengrößee
(mm) 		Gewicht
(kg)
d H L J A N N1 H1 Ho B1 S
(in) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 16.9 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16.11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-16.9 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1.-11.16 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

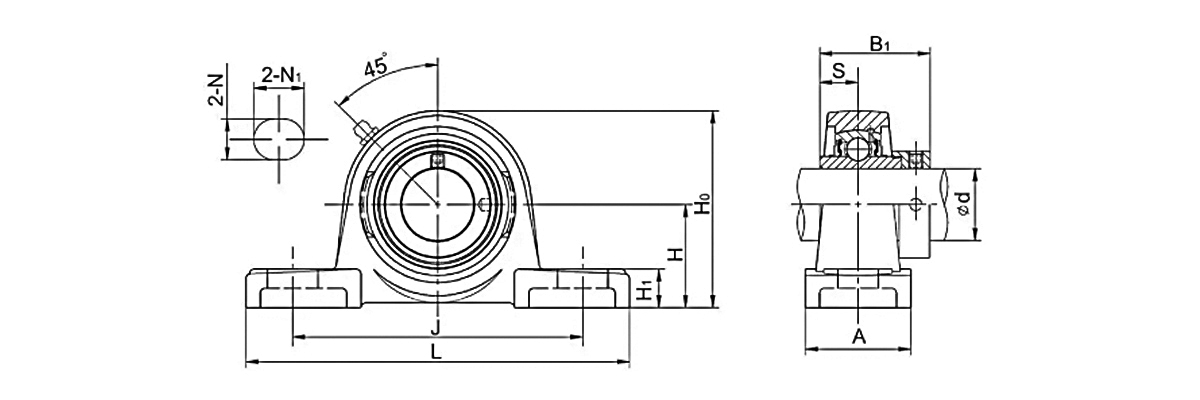

Einheit Nr. Wellendurchm Abmessungen (mm) Bolzengrößee
(mm) 		Gewicht
(kg)
d H L J A N N1 H1 Ho B1 S
(in) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16.9 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1.-11.16 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

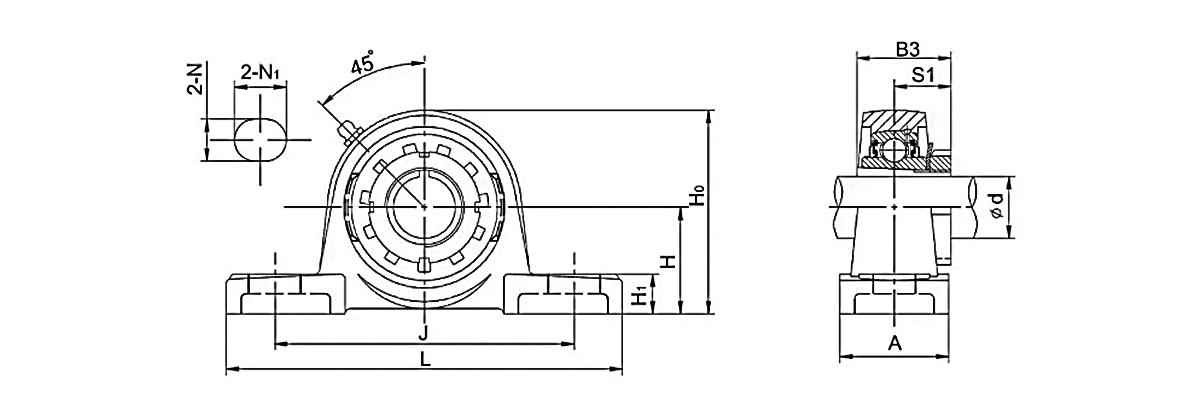

Einheit Nr. Wellendurchm Abmessungen (mm) Bolzengrößee
(mm) 		Gewicht
(kg)
d H L J A N N1 H1 Ho B3 S1
(in) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1.-11.16 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

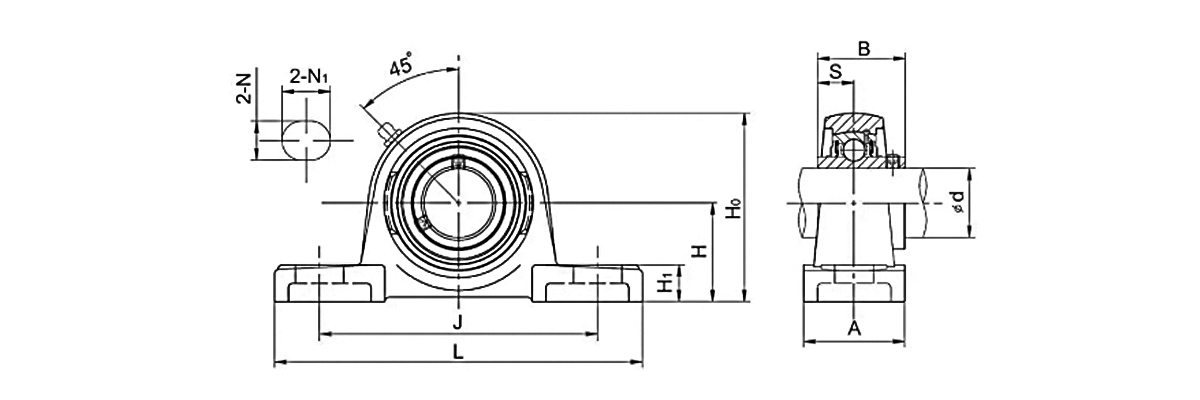

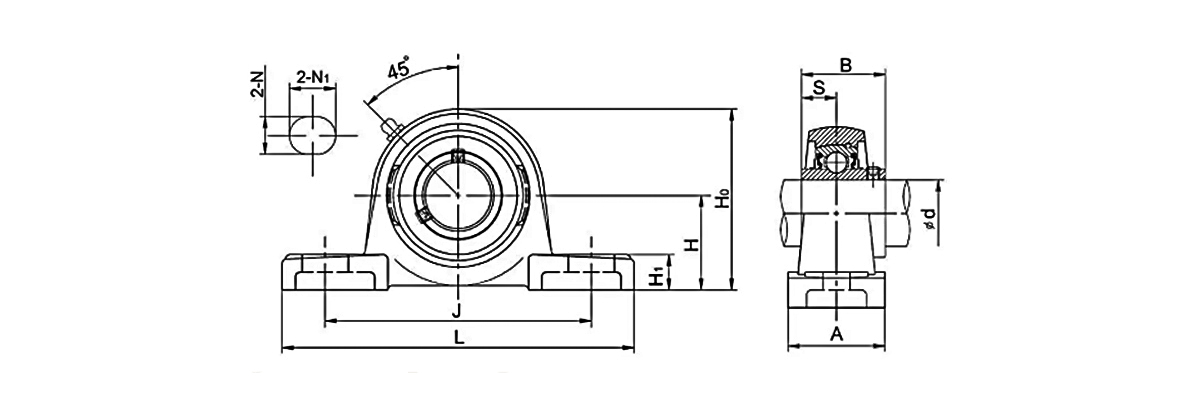

Einheit Nr. Wellendurchm Abmessungen (mm) Bolzengrößee Gewicht
d H L J A N N1 H1 Ho B S (mm) (kg)
(in) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16.9 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1.-11.16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

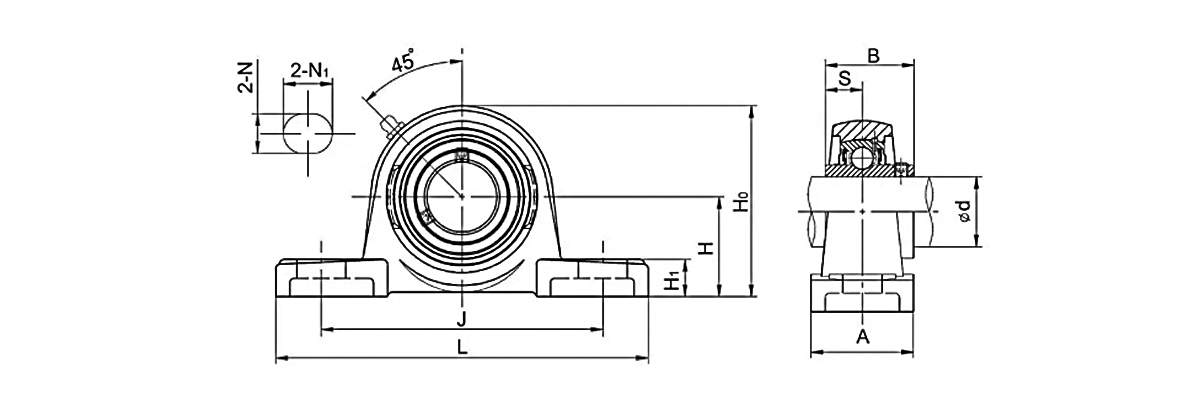

Einheit Nr Welle d Abmessungen (mm) Schraubengröße (mm) Gewicht (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1
[#Eingabe#]

Empfohlene Produkte

Die Zukunft der Bewegung gestalten
Über UKL
Gegründet im Jahr 2020 ist UKL Bearing Manufacturing Co., Ltd. (Wuxi) ein China Stehlager Lieferanten und OEM/ODM Stehlager Unternehmen, ein integrierter Industrie- und Handelsbetrieb, der sich auf Präzisionsfertigung konzentriert und F&E, Produktion und Vertrieb vereint.
Das Unternehmen ist auf hochleistungsfähige Lagerlösungen spezialisiert und bietet technische Unterstützung für globale Industrien mit außergewöhnlich hohen Anforderungen an Präzision und Zuverlässigkeit.

Mit über 200 qualifizierten Fachkräften und einer vollständig modernisierten Produktionsbasis decken die Anlagen von UKL den gesamten Fertigungsprozess ab – Schmieden, Glühen, Drehen, Wärmebehandlung, Schleifen und automatisierte Montage.
Dank über 15 Jahren OEM/ODM-Exporterfahrung reagiert UKL schnell auf Kundenbedürfnisse und bietet flexible und maßgeschneiderte Dienstleistungen für Kunden in Europa, Asien, Afrika und dem Nahen Osten.

Ukl Bearing Manufacturing Co.,Ltd Mehr über uns Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Jahre

    Branchenerfahrung

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Modellvielfalt

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Anzahl der Mitarbeiter

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Jährlicher Exportwert

Ukl Bearing Manufacturing Co.,Ltd
Ehrenzertifikat
Nachrichten
Montierte Lager Branchenwissen

UCP214-Stehlager: Der ultimative Leitfaden für Spezifikationen, Installation und Querverweise

Die UCP214-Lager stellt eine standardisierte montierte Lagereinheit dar, die ein robustes Gusseisengehäuse mit einem präzisionsgefertigten Radialspannkugellager kombiniert. Diese Einheit ist für die zuverlässige Unterstützung rotierender Wellen in einem breiten Spektrum von Industriemaschinen konzipiert, von landwirtschaftlichen Geräten über Materialtransportsysteme bis hin zu Förderbandanwendungen. Das Verständnis der technischen Spezifikationen, der Materialzusammensetzung und der richtigen Auswahlkriterien ist sowohl für Ingenieure als auch für Beschaffungsspezialisten, die optimale Leistung und Langlebigkeit anstreben, von entscheidender Bedeutung.

Technische Architektur und Designmerkmale

Die UCP214 pillow block bearing unit consists of two primary components: the housing and the bearing insert. The housing, manufactured from high-grade grey cast iron, provides a rigid mounting base with two bolt holes for secure attachment to supporting structures. The bearing insert features a wide inner ring with extended shoulders on both sides, incorporating set screws for positive shaft locking. This design ensures reliable torque transmission and prevents axial displacement during operation.

Die self-aligning capability of the UCP214 bearing deserves particular attention. The spherical outside diameter of the bearing insert mates with a matching spherical surface within the housing, allowing angular misalignment compensation of up to several degrees. This feature proves invaluable in applications where shaft deflection or mounting inaccuracies might otherwise lead to premature bearing failure.

Materialspezifikationen und Leistungsparameter

Funktion Spezifikation Funktionelle Bedeutung
Gehäusematerial Grauguss (GG) Bietet Steifigkeit, Vibrationsdämpfung und Korrosionsbeständigkeit, geeignet für Industrieumgebungen
Lagereinsatzmaterial Chromstahl (Sorte 52100) Bietet hohe Härte, Verschleißfestigkeit und Ermüdungsfestigkeit für eine längere Lebensdauer
Verriegelungsmechanismus Stellschrauben (2) Gewährleistet eine positive Schaftfixierung; Geeignet für metrische und zöllige Wellenabmessungen
Dichtungssystem Doppelkontaktdichtungen mit Slinger Schützt vor dem Eindringen von Verunreinigungen und behält gleichzeitig das Schmiermittel; Geeignet für nasse oder staubige Umgebungen
Schmierung Fett (Äquivalent Nlgi Nr. 2) mit Fitting Bietet Erst- und Nachschmierfähigkeit; verlängert die Wartungsintervalle
Temperaturbereich -20°C bis 120°C Ermöglicht den Betrieb unter verschiedenen Umgebungsbedingungen
Fertig Bemalt Bietet zusätzlichen Korrosionsschutz für das Gehäuse

Die Two Variants: UCP214 and UCP214-44

Es gibt zwei Hauptvarianten dieses Stehlagers, die sich durch die Spezifikation des Wellendurchmessers unterscheiden:

UCP214-Lager : Verfügt über einen Bohrungsdurchmesser von 70 mm und ist für Anwendungen mit metrischen Wellen ausgelegt. Diese Version entspricht internationalen Standards und wird häufig auf europäischen, asiatischen und globalen Märkten verwendet, wo metrische Abmessungen Standard sind.

UCP214-44 Lager : Verfügt über einen Bohrungsdurchmesser von 69,85 mm, entsprechend 2-3/4 Zoll. Diese Variante dient Zoll-basierten Systemen, die besonders auf nordamerikanischen Märkten verbreitet sind, und Geräten, die nach imperialen Standards hergestellt werden.

Beide Varianten haben identische Gehäuseabmessungen, Bolzenlochabstände, Mittenhöhen und Tragzahlen. Die Austauschbarkeit der Gehäuse zwischen den Varianten vereinfacht die Bestandsverwaltung für Wartungsabteilungen und Händler. Für Beschaffungsexperten, die Lieferanten von UCP214-Lagern oder UCP214-44-Lagern suchen, kann das Verständnis dieser Kompatibilität die Lagerkosten senken und gleichzeitig die Flexibilität bewahren.

Anwendungen und Branchenanwendungsfälle

Die UCP214 pillow block bearing finds application across numerous industries due to its versatility and robust construction:

Fördersysteme : Die Selbstausrichtungsfunktion gleicht Wellenauslenkungen aus, die bei langen Förderstrecken üblich sind, während das Gusseisengehäuse den kontinuierlichen Belastungen und Vibrationen standhält, die bei der Handhabung von Schüttgut typisch sind.

Landmaschinen : Staub, Schmutz und wechselnde Betriebsbedingungen erfordern Lager mit effektiver Abdichtung und Haltbarkeit. Das UCP214-Design erfüllt diese Herausforderungen in Geräten wie Erntemaschinen, Ballenpressen und Materialtransportgeräten.

Industrieventilatoren und Gebläse : Die Fähigkeit des Geräts, Fehlausrichtungen auszugleichen, und seine zuverlässige Abdichtung machen es für Luftaufbereitungsanwendungen geeignet, bei denen der Wartungszugang möglicherweise eingeschränkt ist.

Verpackungsausrüstung : Das Stehlager bietet eine konstante Leistung bei Hochgeschwindigkeitsanwendungen mit intermittierendem Betrieb, wie sie in Verpackungslinien üblich sind.

Textilmaschinen : Der reibungslose und leise Betrieb des UCP214-Lagers trägt zu Textilverarbeitungsanlagen bei, bei denen Vibrationskontrolle unerlässlich ist.

Die related UCP212-39 bearing, featuring a 61.913mm bore (2-7/16 inches), represents another popular variant within this series, serving applications requiring intermediate shaft diameters. Many UCP212-39 users select this unit for its compatibility with specific equipment designs and its availability from established pillow block bearing suppliers.

Auswahlkriterien für Beschaffungsfachleute

Bei der Bewertung von UCP214-Lagerlieferanten sollten Beschaffungsspezialisten mehrere kritische Faktoren berücksichtigen:

Ladeanforderungen : Das UCP214-Lager bietet eine dynamische Tragzahl von ca. 62.000 N und eine statische Tragzahl von 44.000 N und ist somit für mittelschwere bis schwere Anwendungen geeignet.

Kompatibilität des Wellendurchmessers : Die Bestätigung, ob die Anwendung die metrische 70-mm-Variante (UCP214) oder die Zoll-2-3/4-Zoll-Variante (UCP214-44) erfordert, ist für die richtige Passform und Leistung von entscheidender Bedeutung.

Umgebungsbedingungen : Extreme Temperaturen, Feuchtigkeitseinwirkung und der Grad der Verunreinigung beeinflussen die Auswahl der Dichtung und die Anforderungen an die Schmierung. Die Standardkonfiguration eignet sich für die meisten Industrieumgebungen, es sind jedoch möglicherweise spezielle Optionen verfügbar.

Gehäusekonfiguration : Das Zwei-Schrauben-Basisdesign des Stehlagers ermöglicht eine einfache Installation, aber die Überprüfung der Montagelochabstände und der Mittenhöhenabmessungen gewährleistet die Kompatibilität mit vorhandener Ausrüstung.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) ist ein integriertes Industrie- und Handelsunternehmen, das sich auf Präzisionsfertigung konzentriert und Forschung und Entwicklung, Produktion und Vertrieb kombiniert. Als professionelle Lagerfabrik und Lagerfertigungsfirma in China ist das Unternehmen auf Hochleistungslagerlösungen spezialisiert und bietet technischen Support für globale Industrien mit außergewöhnlich hohen Anforderungen an Präzision und Zuverlässigkeit.

Mit mehr als 200 qualifizierten Fachkräften und einer vollständig modernisierten Produktionsbasis decken die Einrichtungen von UKL den gesamten Herstellungsprozess ab – Schmieden, Glühen, Drehen, Wärmebehandlung, Schleifen und automatisierte Montage. Dieser vertikal integrierte Ansatz gewährleistet die Qualitätskontrolle in jeder Phase und ermöglicht einen reaktionsschnellen Service für Kunden weltweit.

Technologie und Innovation im Mittelpunkt: Das engagierte Forschungs- und Entwicklungsteam entwickelt kontinuierlich hochpräzise Kreuzrollenlager, Axial-Schrägkugellager mit zwei Richtungen und andere Produkte, die in CNC-Maschinen, Robotik und intelligenten Automatisierungssystemen verwendet werden. Durch präzises Design und digitale Produktionskontrolle stellt UKL sicher, dass jedes Produkt internationalen Standards für Genauigkeit und Leistung entspricht.

Nachhaltigkeit und Verantwortung: Umweltfreundliche Prozesse, Initiativen zum Materialrecycling und eine optimierte Energienutzung verringern den ökologischen Fußabdruck. Über die Produktion hinaus unterstützt UKL auch Bildungs- und technische Ausbildungsinitiativen, um zukünftige Ingenieurtalente zu fördern.

FAQ

Was ist der Unterschied zwischen UCP214- und UCP214-44-Lagern?

Die primary difference lies in the bore diameter: UCP214 features a 70mm bore for metric shafts, while UCP214-44 features a 69.85mm (2-3/4 inch) bore for inch-based shafts. Housing dimensions, bolt hole spacing, and load ratings are identical for both variants.

Wie funktioniert die Selbstausrichtungsfunktion des UCP214-Stehlagers?

Die bearing insert has a spherical outside diameter that fits into a matching spherical surface inside the housing. This allows angular misalignment between the shaft and housing of up to several degrees, compensating for shaft deflection or mounting inaccuracies.

Welchen Verriegelungsmechanismus verwendet das UCP214-Lager?

Die UCP214 bearing uses two set screws on the inner ring to lock the bearing to the shaft. This provides positive shaft fixation and facilitates easy installation and removal.

In welchen Branchen wird das UCP214-Lager häufig verwendet?

UCP214-Lager werden häufig in Fördersystemen, landwirtschaftlichen Maschinen, Industrieventilatoren und -gebläsen, Verpackungsanlagen und Textilmaschinen sowie in anderen Industrieanwendungen eingesetzt, die eine zuverlässige Wellenunterstützung erfordern.

Was ist der empfohlene Temperaturbereich für das UCP214-Lager?

Die UCP214 bearing operates effectively within a temperature range of -20°C to 120°C, making it suitable for diverse industrial environments.
