Kernabmessungen und wichtige Spezifikationen

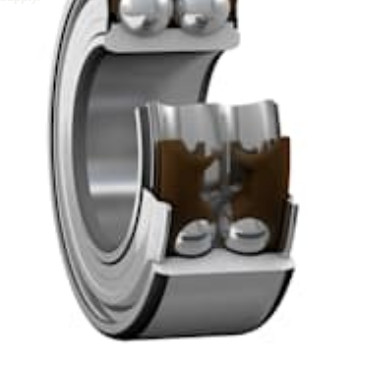

Jedes Design beginnt mit der Geometrie. Der 3200 A-2ZTN9/MT33 vereint zwei Lastpfade in einer Einheit. Sein Aufbau entspricht einem Paar einreihiger Schrägkugellager, die Rücken an Rücken in einer O-Konfiguration angeordnet sind, benötigt jedoch deutlich weniger axialen Platz. In der folgenden Tabelle sind die wichtigsten Dimensionsdaten aufgeführt, die Ingenieure zuerst überprüfen.
| Parameter | Wert |
|---|---|
| Lagertyp | Zweireihiges Schrägkugellager |
| Bohrungsdurchmesser (d) | 10 mm |
| Außendurchmesser (D) | 30 mm |
| Breite (B) | 14 mm |
| Kontaktwinkel | 30° |
| Gewicht | Ungefähr 0,051 kg |
| Kehlmaß (r1,2) | Mindestens 0,6 mm |
| Druckpunktabstand (a) | 16 mm |
Ablesen von Bohrung, Außendurchmesser und Breite
Die Bohrung von 10 mm und der Außendurchmesser von 30 mm definieren eine kompakte Bauform, die für kleine Getriebe, Pumpenwellen und Motorendgehäuse geeignet ist. Die Breite von 14 mm macht das Back-to-Back-Paar effizient. Ein Konstrukteur erreicht die axiale Kapazität von zwei Lagern auf einer Grundfläche, die nur geringfügig größer ist als die einer einreihigen Einheit. Mit einer Masse von ca. 0,051 kg sorgt das Lager für wenig Rotationsträgheit, was wichtig ist, wenn eine Welle häufig beschleunigt und abbremst.
Verrundungen und Druckpunktabstand
Zwei Werte in der Tabelle kann man leicht übersehen. Das minimale Kehlmaß von 0,6 mm gibt dem Maschinisten Aufschluss darüber, wie scharf die Wellen- und Gehäuseschulterecken sein können. Eine engere Ecke als dieser Wert verhindert, dass der Lagerring vollständig an der Schulter anliegt, was zu Fehlausrichtung und Reibverschleiß führt. Der Druckpunktabstand von 16 mm lokalisiert den effektiven Wirkungsbereich der Last entlang der Achse. Verwenden Sie es, wenn Sie Momentbelastungen auf die Welle berechnen, da es den Hebelarm zwischen dem Lager und der ausgeübten Kraft bestimmt.
Zuladungswerte und Geschwindigkeitsbegrenzungen
Belastungs- und Drehzahldaten entscheiden darüber, ob ein Lager seine Einschaltdauer übersteht. Die veröffentlichten Bewertungen sind in den folgenden Karten zusammengefasst, gefolgt von einer Tabelle, die erklärt, was jede Bewertung in der Praxis bedeutet.
| Bewertung | Wert | Praktische Bedeutung |
|---|---|---|
| Dynamische Tragzahl (C) | 7,61 kN | Grundlage zur Abschätzung der Ermüdungslebensdauer unter rotierender Belastung |
| Statische Tragzahl (C0) | 4,3 kN | Grenzwert für Stillstands- oder Stoßbelastungen vor bleibender Verformung |
| Ermüdungsbelastungsgrenze (Pu) | 0,183 kN | Belastungsniveau, unterhalb dessen Ermüdungsschäden bei guter Schmierung sehr langsam auftreten |
| Referenzgeschwindigkeit | 26.000 U/min | Geschwindigkeitswert, der als Referenz in den Katalogbewertungsbedingungen verwendet wird |
| Geschwindigkeitsbegrenzung | 24.000 U/min | Obere Geschwindigkeitsgrenze unter den angegebenen Schmier- und Kühlbedingungen |
Statische versus dynamische Kapazität
Die dynamische Bewertung regelt die kontinuierliche Drehung, während die statische Bewertung das Lager bei Anlaufstößen, Transportstößen oder Maschinenstopps unter Last schützt. Ein System mit häufiger Stoßbelastung sollte zunächst anhand des statischen Wertes überprüft werden, da bleibende Eindrücke in den Laufbahnen irreversibel sind. Die Ermüdungsgrenze ist eine nützliche Referenz für leichte Belastungsphasen, bei denen erwartet wird, dass das Lager über längere Zeiträume läuft, ohne dass es zu einer Oberflächenermüdung kommt.
Geschwindigkeitswerte in der Praxis
Geschwindigkeitswerte müssen zusammen mit der Dichtungs- und Käfigkonstruktion abgelesen werden. Die Grenzdrehzahl von 24.000 U/min ist erreichbar, weil das Lager berührungslose Abschirmungen und einen leichten Polyamidkäfig verwendet, die sowohl Reibung als auch Hitze reduzieren. Halten Sie die Betriebsgeschwindigkeit angenehm unter dem Grenzwert, insbesondere bei hohen Umgebungstemperaturen, da die bei hoher Geschwindigkeit erzeugte Wärme die Fettlebensdauer verkürzt und den Dichtungsverschleiß erhöht.
Dekodierung des Suffixcodes
Die Bezeichnung 3200 A-2ZTN9/MT33 ist eine kompakte Beschreibung der Designkonfiguration. Jedes Suffixelement sagt Ihnen etwas Spezifisches über das Verhalten des Lagers, weshalb das richtige Lesen des Codes kostspielige Bestellfehler verhindert.
| Suffix | Bedeutung | Auswirkungen auf das Design |
|---|---|---|
| A | Internes Design mit einem Kontaktwinkel von 30° | Definiert das Gleichgewicht zwischen radialer und axialer Tragfähigkeit |
| 2Z | Beidseitige Stahlschirme, berührungslose Dichtung | Blockiert Verunreinigungen ohne Reibung, was eine hohe Geschwindigkeit unterstützt |
| TN9 | Glasfaserverstärkter Polyamidkäfig, außenringgeführt | Leicht, reibungsarm und stabil bei Hochgeschwindigkeitsrotation |
| MT33 | Vorgefülltes Tieftemperaturfett für einen weiten Temperaturbereich | Macht eine anfängliche Nachschmierung im Standardbetrieb überflüssig |
Zwei Schildbezeichnungen sehen ähnlich aus und werden oft verwechselt. Eine berührungslose Abschirmung lässt einen kleinen Spalt frei, sodass kaum Reibung entsteht, sie jedoch nur begrenzten Schutz vor Feinstaub bietet. Eine Kontaktdichtung bietet besseren Schutz, erzeugt aber bei hoher Geschwindigkeit mehr Wärme. Da das Suffix 2Z auf ein berührungsloses Design hinweist, eignet sich das Lager am besten für saubere, geschlossene Umgebungen, in denen Geschwindigkeit im Vordergrund steht.
Strukturelle Vorteile in realen Maschinen
Back-to-Back-Geometrie
Die Rücken-an-Rücken-Anordnung ist der Hauptvorteil eines zweireihigen Designs. Zwei Kugelreihen teilen sich einen einzigen Ringsatz, sodass das Paar radiale und axiale Belastungen in beide Richtungen bewältigen kann und gleichzeitig die Welle zentriert hält. Dieser Widerstand gegen das Kippmoment ist dort nützlich, wo die Welle starr bleiben muss, z. B. in der Zahneingriffsposition oder bei einem Pumpenlaufrad, das ungleichmäßigen Schub erfährt.
Im Vergleich zur Montage zweier separater einreihiger Lager reduziert die integrierte Einheit den Bearbeitungsaufwand. Die Gehäusebohrung und die Schulter benötigen nur einen präzisen Sitz, und das Vorspannungsverhältnis zwischen den beiden Reihen wird während der Fertigung und nicht vom Monteur eingestellt.
Hochgeschwindigkeitsfähigkeit
Eine hohe Drehzahl hängt von der Wärmeentwicklung, dem Schmiermittelverhalten und der Käfigstabilität ab. Die Kombination aus berührungslosen Abschirmungen und einem Polyamidkäfig hält die Reibung niedrig, und die feste Fettfüllung vermeidet Fluchverluste, die durch Überfüllung entstehen. Konstrukteure können daher auf Wellen abzielen, die weit über herkömmlichen Drehzahlen laufen, vorausgesetzt, das Gehäuse leitet Wärme ab und die Betriebsdrehzahl bleibt innerhalb der Nenngrenze.
Vorgeschmiertes Design
Das Lager wird bereits mit MT33-Fett geliefert. Dies vereinfacht die Installation, da kein zusätzlicher Schmierschritt am Montageband erforderlich ist und eine häufige Kontaminationsquelle beseitigt wird. Bei lebenslang abgedichteten Anwendungen reduziert das Fehlen eines Nachschmieranschlusses auch die Anzahl potenzieller Leckagepfade in der Maschine.
Anwendungsbereiche
Das Lager eignet sich für Maschinen, die radiale und axiale Belastungen gemeinsam in einem kompakten rotierenden Abschnitt aufnehmen müssen. Zu den häufigsten Anwendungsgebieten gehören:
- Pumpen: Industriepumpen und Wasserpumpen, bei denen der Schub des Laufrads kontrolliert werden muss.
- Getriebe: Getriebe und Untersetzungsgetriebe, bei denen die Wellensteifigkeit die Qualität des Zahneingriffs beeinflusst.
- Elektromotoren: Motoren und Generatoren, die mit hoher Geschwindigkeit laufen und eine stabile Wellenposition benötigen.
- Industriemaschinen: kompakte rotierende Baugruppen, die kombinierte Lasten auf engstem Raum transportieren.
Wenn Sie nach Lieferantenoptionen suchen, a 3200 a-2ztn9/mt33 Lager kann zusammen mit den Abmessungen und dem Suffixcode angegeben werden, wodurch Verwechslungen mit Varianten mit unterschiedlichen Dichtungen oder Käfigen vermieden werden.
Auswahlhilfe
Verwenden Sie die folgende Reihenfolge, um zu entscheiden, ob dieses Lager für Ihre Anwendung geeignet ist. Jeder Schritt nutzt die oben besprochenen Daten, sodass die Entscheidung nachvollziehbar bleibt.
- Definieren Sie die Lastrichtung. Messen Sie radiale und axiale Belastungen getrennt, einschließlich Stoßbelastungen und Lastumkehrungen. Wenn der Schub in beide Richtungen wirkt, ist ein zweireihiges Design ein guter Kandidat.
- Überprüfen Sie die Geschwindigkeit anhand des Grenzwerts. Vergleichen Sie die Betriebsgeschwindigkeit mit der Grenzgeschwindigkeit von 24.000 U/min und halten Sie einen Spielraum für Temperaturanstiege und Geschwindigkeitsspitzen ein.
- Überprüfen Sie die Dichtung und das Fett. Verwenden Sie die berührungslose 2Z-Abschirmung und das MT33-Fett, wenn die Umgebung sauber ist und die Temperatur im angegebenen Bereich bleibt.
- Überprüfen Sie die Schultergeometrie. Überprüfen Sie, dass die Schulterradien von Welle und Gehäuse mindestens 0,6 mm betragen und dass der Druckpunktabstand von 16 mm mit der Momentenanalyse übereinstimmt.
- Überprüfen Sie die statische Kapazität. Stellen Sie sicher, dass die statische Belastung von 4,3 kN die schlimmste Stoß- oder Stillstandslast abdeckt.
Wenn die Umgebung abrasiven Staub oder Abwaschwasser enthält, sollten Sie einen anderen Dichtungstyp in Betracht ziehen. Die berührungslose Abschirmung ist eher für geschlossene Maschinen als für offene oder raue Umgebungen konzipiert.
Installation, Schmierung und Lebenszyklusplanung
Eine korrekte Installation schützt die Nennleistung. Reinigen Sie die Welle und das Gehäuse, vergleichen Sie die Abmessungen mit den veröffentlichten Werten und drücken Sie die Ringe gleichmäßig an, damit beim Einsetzen keine Last auf die Kugeln übertragen wird. Vermeiden Sie es, direkt auf die Dichtungen zu schlagen, da selbst eine kleine Verformung einer Stahlabschirmung zu einem Kontakt führen kann, der schnell Hitze erzeugt.
Da das Lager vorgeschmiert ist, konzentriert sich der Wartungsplan eher auf Temperatur und Vibration als auf regelmäßiges Schmieren. Verfolgen Sie die Gehäusetemperatur während der Inbetriebnahme und zeichnen Sie Vibrationspegel zu Beginn der Wartung auf. Ein allmählicher Anstieg beider Werte weist normalerweise auf frühen Verschleiß oder eine Fehlausrichtung hin, was Korrekturmaßnahmen vor einem Ausfall ermöglicht. Wenn die Maschine in einer stabilen und sauberen Umgebung betrieben wird, kann das vorgefüllte Fett lange Wartungsintervalle ohne zusätzliche Schmierung ermöglichen.
Häufig gestellte Fragen
F1: Was bedeutet der Kontaktwinkel von 30 Grad für mein Design?
Ein Kontaktwinkel von 30 Grad bedeutet, dass die Kugeln in einem Winkel gegen die Laufbahnen drücken, der sowohl radiale als auch axiale Belastungen aushält. Ein größerer Kontaktwinkel erhöht im Allgemeinen die axiale Kapazität, sodass dieser Wert eine ausgewogene Kombination für Pumpenschub und Getriebewellenbelastungen bietet.
F2: Kann dieses Lager in jeder Umgebung mit seiner vollen Grenzgeschwindigkeit laufen?
Die Grenzgeschwindigkeit setzt die angegebenen Schmier- und Kühlbedingungen voraus. Arbeiten Sie in heißen Gehäusen oder bei schlechter Wärmeableitung unterhalb des Grenzwerts und überwachen Sie die Temperatur. Das Einhalten eines Geschwindigkeitsspielraums verlängert die Fettlebensdauer und schützt die berührungslosen Abschirmungen.
F3: Warum ist das Kehlmaß bei der Montage des Lagers wichtig?
Das Kehlmaß von mindestens 0,6 mm sorgt dafür, dass der Lagerring vollständig an der Schulter anliegt. Eine schärfere Ecke kann den ordnungsgemäßen Kontakt verhindern und zu Fehlausrichtung und ungleichmäßiger Lastverteilung führen, was die Lebensdauer verkürzt.
F4: Muss das vorgefüllte Fett während der Wartung nachgefüllt werden?
In standardmäßig sauberen Umgebungen ist das MT33-Fett für die Lebensdauer eines abgedichteten Lagers ohne zusätzliche Schmierung ausgelegt. Überwachen Sie stattdessen Temperatur und Vibration und wenden Sie sich an den Maschinenhersteller, wenn sich die Betriebsbedingungen erheblich ändern.
